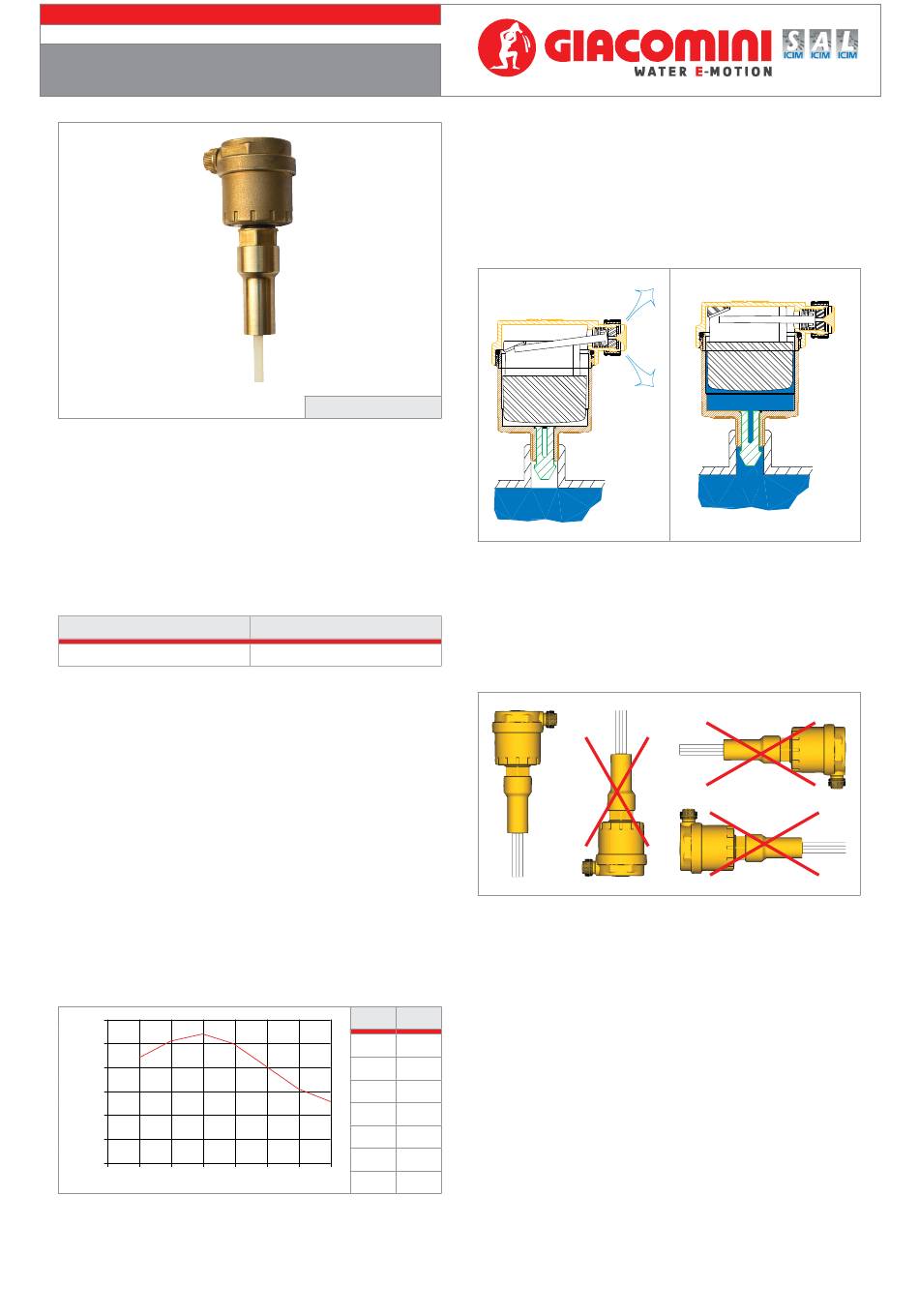

Giacomini R88IVY002 Kurzanleitung

0793DE Oktober 2015
A s
utomAtischer chnellentlüfter
r88iVY002
Beschreibung
Der automatische Entlüfter R88IV sorgt dafür, dass überschüssige Luft in
hydraulischen Systemen, wie z.B. Kühlkreise oder Heizkreise automatisch
abgelassen wird. Dies beugt Schäden vor und verlängert die Lebensdauer und
Effizienz der thermischen Anlage. Der automatische Entlüfter wird generell
an den höchsten Anlagenpunkten montiert und entlüftet automatisch das
System, sobald sich Luft darin befindet.
Ausführungen und Artikelnummern
Art. Nr.
R88IVY002
Technische Daten
• Temperaturbereich: 5÷120°C
• Max. Betriebsdruck: 14 bar
• Max. Druck beim Entlüftungsvorgang: 7 bar
• Betriebsmedien: Wasser und Glykol-Gemische (max. 50%)
• 15 mm Pressanschluss für Kupferrohre DIN EN 1057, Edelstahlrohre nach BS
EN 10312 und C-Stahlrohre.
Materials
• Körper: Messing UNI EN 12165 CW617N
• O-Ring: EPDM
• Verschlussfeder: inox
• Interner Schwimmkörper: PP-H
Leistung
Der Graph in der Tabelle zeigt die Luftkapazitäten bei der Entlüftung unter
normalen Bedingungen bei der Änderung des relativen Druckes im System.
600
l/h
500
400
300
200
100
0
0 1 2 3
R88IV
Gr e [mm]
öß
Ø 15
bar
1
2
3
4
5
6
4 5 6 7
bar
7
Betrieb
Der Betrieb des automatischen Entlüfters ist simpel, hier greift das Prinzip
von schwimmenden Körpern in Flüssigkeiten. Schwimmt der Körper in
der Flüssigkeit ist das Ablassventil geschlossen, befindet sich jedoch Luft
im System sinkt der Schwimmkörper und durch einen Mechanismus wird
das Ablassventil geöffnet und die Luft strömt aus dem Körper bzw. aus
dem System bis der Körper in der Flüssigkeit schwimmt und somit die Luft
verdrängt wurde.
Installation
• Der automatische Schwimmerentlüfter wird gewöhnlich an der höchsten
Stelle des Systems installiert, wo sich Luftsäcke bilden könnten.
• Der automatische Schwimmerentlüfter muss vertikal installiert werden,
Ventil nach oben.
• Der automatische Schwimmerentlüfter muss leicht zugänglich sein.
• Schließen Sie die Kappe beim Spülen oder Füllen der Anlage zur
Bauteilschonung.
l/h
440
510
540
500
400
310
250
