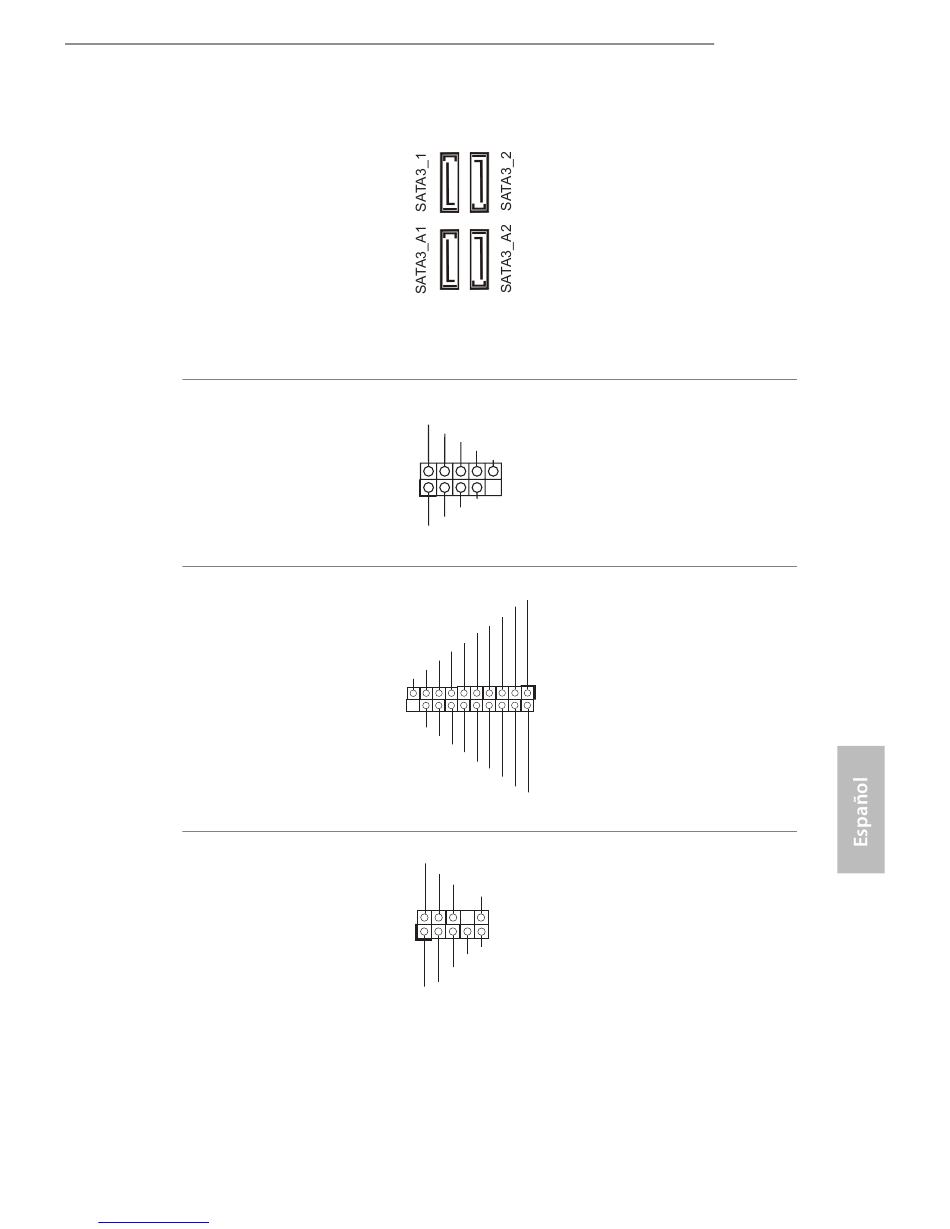

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 9)
(SATA3_2:
consulte la pág.1, N.º 10)
(SATA3_A1:
consulte la pág.1, N.º 12)
(SATA3_A2:
consulte la pág.1, N.º 11)
Cabezales USB 2.0
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 17)
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 18)
Cabezal USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 14)
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 19)
manuals search engine
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
AM1B-ITX
Estos cuatro conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada cabezal
USB 3.0 admite dos
puertos.
Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
51
