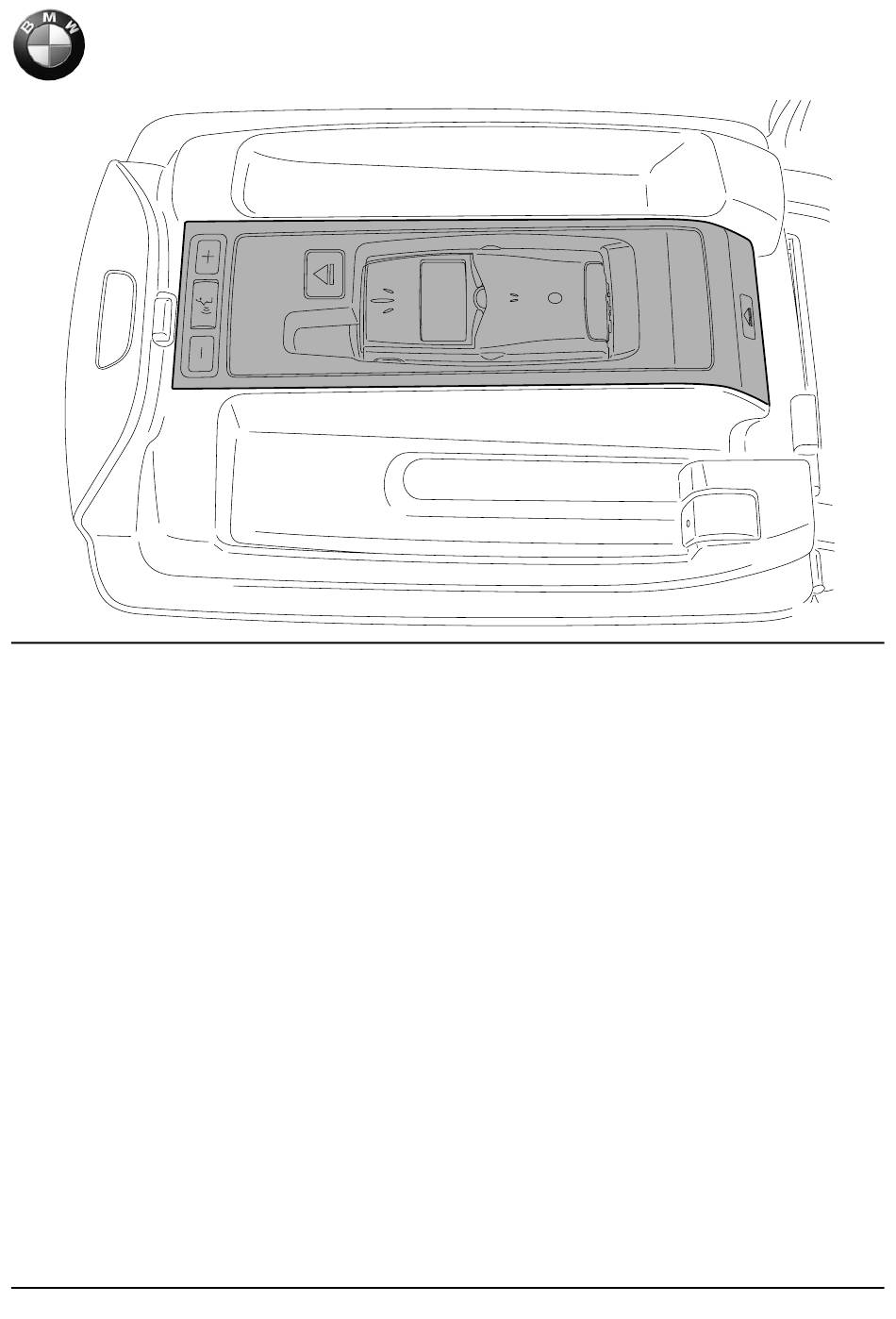

Teile und Zubehör - Einbauanleitung
53 212 Z
Nachrüstung Universelle Freisprecheinrichtung „Komfort"
BMW X5 (E 53)
Einbauzeit ca. 5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann.
Bei Fahrzeugen mit SA 602/609 werden zusätzlich ca. 1,5 Stunden benötigt.
Nachrüstsatz-Nr.:
84 64 0 302 014
Nachrüstsatz-Nr.: 84 64 0 302 014
EBA-Nr.: 01 29 0 302 054
Stand: 02.2003
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BMW 84 64 0 302 014

Inhaltszusammenfassung für BMW 84 64 0 302 014

  • Seite 1 Einbauzeit ca. 5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann. Bei Fahrzeugen mit SA 602/609 werden zusätzlich ca. 1,5 Stunden benötigt. Nachrüstsatz-Nr.: 84 64 0 302 014 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 2: Inhaltsverzeichnis

    15. Stromlaufplan Nachrüstkabel SES ............DE/2 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054...

  • Seite 3: Wichtige Hinweise

    Alle Abbildungen zeigen LHD-Fahrzeuge, bei RHD-Fahrzeugen ist sinngemäß entsprechend vorzugehen. Zielgruppe Diese Einbauanleitung ist in erster Linie zum Gebrauch in der BMW Handelsorganisation sowie durch auto- risierte BMW Service Betriebe bestimmt; Zielgruppe dieser Einbauanleitung ist in jedem Falle an BMW Fahr- zeugen ausgebildetes Fachpersonal mit entsprechenden Fachkenntnissen.

  • Seite 4: Sonderausstattungsverzeichnis

    Folgende Sonderausstattungen sind beim Einbau des Mobiltelefons zu berücksichtigen. SA 602 Bordmonitor SA 609 Navigationssystem SA 661 Radio BMW Business SA 663 Radio BMW Professional Erforderliches Sonder- und Spezialwerkzeug Keine DE/4 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 5: Vorarbeiten

    51 24 005 Einstiegsleiste links vorn 51 47 000 Einstiegsleiste links hinten 51 47 030 Vordersitz links 52 ..B-Säulenverkleidung links unten 51 43 150 DE/5 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 6: Teileübersicht

    Sechskantschraube mit Scheibe M5 x 14 (2 Stück) Sechskantmutter mit Scheibe AM5 (2 Stück) Senkschraube M5 x 12 (2 Stück) Schutzstreifen (2 Stück) Miniverbinder Spracheingabesteuergerät (nicht im Lieferumfang enthalten) DE/6 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 7: Einbau- Und Verlegeschema

    Monoblock E-Box Nachrüstkabel SES Freisprechmikrofon Fensterklebeantenne Spracheingabesteuergerät (nicht im Lieferumfang enthalten) Radio (nur bei SA 661/663) Steckverbindung Verlängerungsleitung Radiostecker (nur bei SA 602/609) Antennenverstärker (optional) DE/7 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 8: Anschlussübersicht

    PIN 29 Ø 0,5 mm Buchsenkontakt Kl. 58g GR/RT Am Kammverbinder X1836 X1836 Ø 0,5 mm Kabelöse Kl. 31 Am Massestützpunkt Airbag-Steuergerät X13016 Ø 1,5 mm DE/8 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 9 18-poliger Stecker SW An Abzweig A1 des Nachrüstkabelbaums X4500 Monoblock Fakra Buchsenkontakt An Abzweig A2 des Nachrüstkabelbaums X13323 Monoblock Fakra Stiftkontakt An Abzweig D2 des Monoblocks X13322 DE/9 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 10 18-poliges Stiftgehäuse SW An Abzweig E1 der E-Box 26-poliges Buchsengehäuse BL An SES-Steuergerät Antennenadapter FME-Stiftkontakt An Fensterklebeantenne Fakra Buchsenkontakt SW An Abzweig A6 des Nachrüstkabelbaums Monoblock DE/10 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 11: Nachrüstkabelbaum Einbauen

    53 4 5 Z Abzweig A12 am Massestützpunkt des Airbag-Steuer- geräts anschrauben. Abzweig A1 durch die Öffnung (1) in der Mittelkonsole führen. 39 275 Z DE/11 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 12 Stecker X18126 wieder am Radio anstecken. 039 0270 Z Abzweig A7 in Halteklammern (1) entlang der rechten A-Säule verlegen. Abzweig A7 unter dem Dachhimmel zur Fahrzeugmitte verlegen. 39 276 Z DE/12 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 13: Fensterklebeantenne Einbauen

    A-Säule verlegen. Antennenleitung entlang des Fahrzeugkabelbaums zur Mittelkonsole verlegen. 39 285 Z Antennenadapter G zwischen Abzweig A6 und Antennenleitung (1) der Fensterklebeantenne montieren. 53 461 Z DE/13 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 14: Verlängerungsleitung Einbauen (Nur Fahrzeuge Mit Sa 602/609)

    53 258 Z Abzweig B2 wie folgt am Stecker X18772 einpinnen: &%% - Kabelfarbe WS/BR in PIN 10 - Kabelfarbe WS/GN in PIN 11 39 271 Z DE/14 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 15 Leitungen aus dem Abzweig B3 ausgepinnt werden und in den fahrzeugseitigen Stecker X13321 pinngleich ein- gepinnt werden. 46 1319 Z DE/15 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 16: Monoblock Und E-Box Einbauen Und Anschließen

    Schiebeplatte (1) der Armauflage (2) bis zum Anschlag nach hinten ziehen. Haltenasen der Ablageschale (3) mit Schraubendrehern (4) lösen und Ablageschale (3) ausclipsen. 053 0048 Z DE/16 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 17 Abzweige D2 und F2 in Führungsarm (1) einsetzen. Abzweige E2 und E5 in Führungsarm (2) einsetzen. 53 466 Z Abdeckungen (1) in Führungsarme (2) einclipsen. 53 465 Z DE/17 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 18 Steckverbindungen mit Schutzstreifen S ummanteln. 53 468 Z Armauflage zusammenbauen und auf Mittelkonsole montieren. Abzweige A1 und C2 verbinden. Abzweige A2 und C3 verbinden. 53 256 Z DE/18 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 19: Ses-Steuergerät Einbauen Und Anschließen

    53 456 Z Halter I mit Sechskantschrauben P an Halter H so an- schrauben, dass Bohrung (1) und Blechmutter (2) fluch- ten. 53 4 6 Z DE/19 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 20: Freisprechmikrofon Einbauen

    53 4 7 Z Pfeil auf dem Freisprechmikrofon J muss in Fahrt- richtung zeigen. Mikrofonblende K in die Himmelkonsole (1) einclipsen. 53 4 8 Z DE/20 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 21: Abschließende Arbeiten Und Codierung

    11. Abschließende Arbeiten und Codierung Das Nachrüstsystem ist nicht codierrelevant. - Kurztest mit DIS/MoDiC III/GT-1 durchführen - Funktionstest durchführen - Fahrzeug sinngemäß zusammenbauen DE/21 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 22: Stromlaufplan Nachrüstkabelbaum Monoblock

    0,35 WS BR TELM TELM 0,35 WS GN 0,35 WS GN TELE TELE 0,35 SCHIRM SCHIRM SCHIRM 0,35 GE MIC+ MIC+ 0,35 SW MIC- MIC- DE/22 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
  • Seite 23 X13323 Fakra Stiftgehäuse X13598 12-poliger Stecker schwarz X18126 16-poliger Stecker schwarz X18764 Verbindungspunkt X18765 Verbindungspunk X18772 16-poliger Stecker schwarz Kabelfarben braun gelb grün grau schwarz violett weiß DE/23 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 24: Stromlaufplan Verlängerungsleitung

    X13321 Buchsenkontakt (nur bei SA 602/606/609) X13322 Fakra Stiftgehäuse (Monoblock) X13323 Fakra Stiftgehäuse (Antennenverstärker optional) X18772 Buchsenkontakt (nur bei SA 602/606/609) Kabelfarben braun grün schwarz weiß DE/24 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 25: Stromlaufplan Verlängerungsleitung Monoblock

    053 0 57 ZW X13323 X4500 Legende X4500 18-poliger Stecker schwarz X4545 18-poliger Stecker schwarz X13322 Fakra Stiftgehäuse X13323 Fakra Stiftgehäuse Kabelfarben braun grün grau schwarz violett weiß DE/25 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...

  • Seite 26: Stromlaufplan Nachrüstkabel Ses

    46 1315 Z Legende W600 Schirm offen W601 Schirm offen X4545 18-poliger Stecker schwarz X10390 26-poliger Stecker blau Kabelfarben braun gelb grün grau schwarz violett weiß DE/26 Nachrüstsatz-Nr.: 84 64 0 302 014 EBA-Nr.: 01 29 0 302 054 Stand: 02.2003...
