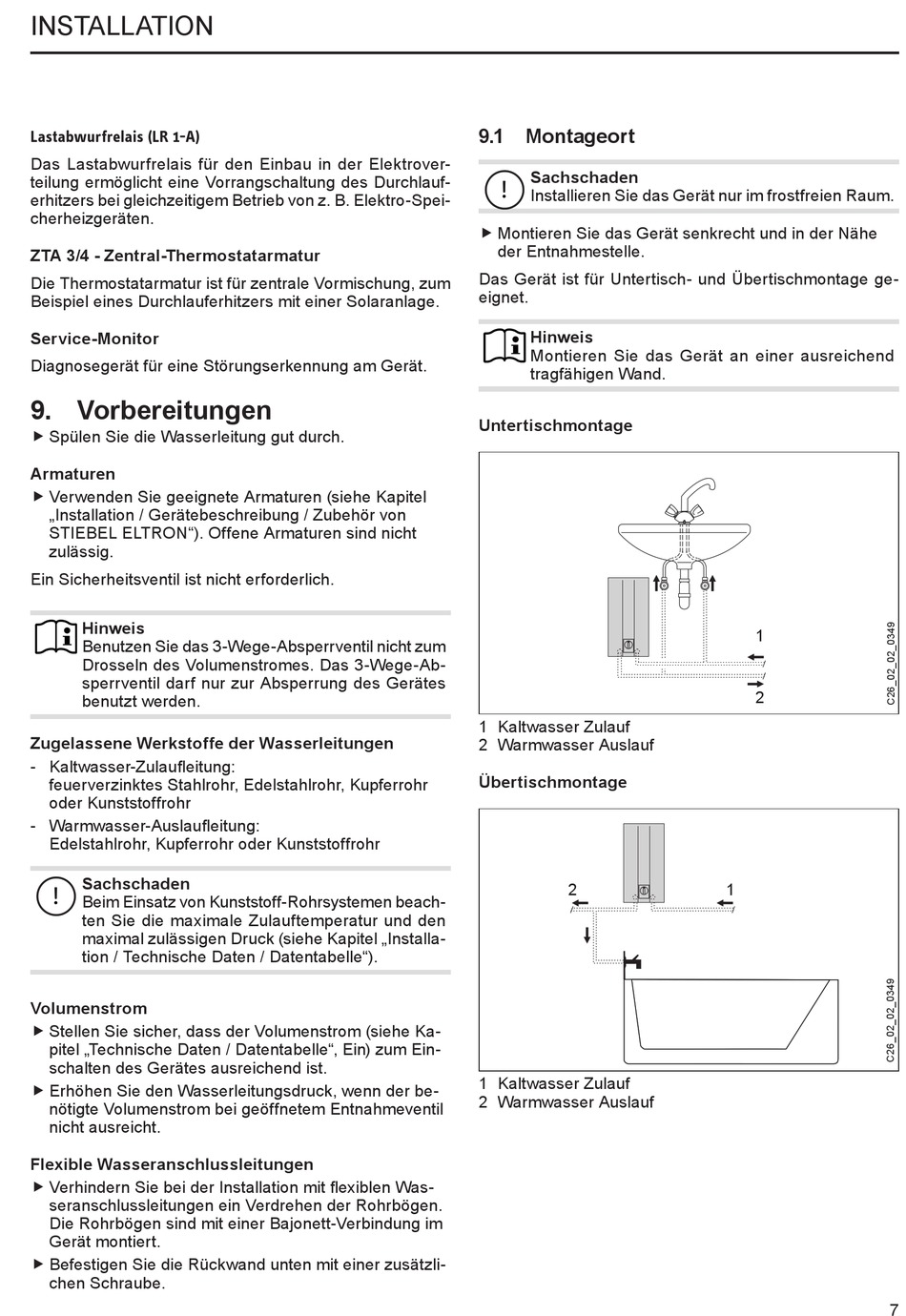

Vorbereitungen; Montageort - Concept CDE 18 Bedienung Und Installation

INSTALLATION
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektrover-
teilung ermöglicht eine Vorrangschaltung des Durchlauf-
erhitzers bei gleichzeitigem Betrieb von z. B. Elektro-Spei-
cherheizgeräten.
ZTA 3/4 - Zentral-Thermostatarmatur
Die Thermostatarmatur ist für zentrale Vormischung, zum
Beispiel eines Durchlauferhitzers mit einer Solaranlage.
Service-Monitor
Diagnosegerät für eine Störungserkennung am Gerät.

9. Vorbereitungen

f Spülen Sie die Wasserleitung gut durch.
f
Armaturen
f Verwenden Sie geeignete Armaturen (siehe Kapitel
f
„Installation / Gerätebeschreibung / Zubehör von
STIEBEL ELTRON"). Offene Armaturen sind nicht
zulässig.
Ein Sicherheitsventil ist nicht erforderlich.
Hinweis
Benutzen Sie das 3-Wege-Absperrventil nicht zum
Drosseln des Volumenstromes. Das 3-Wege-Ab-
sperrventil darf nur zur Absperrung des Gerätes
benutzt werden.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zulaufleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr
oder Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
Sachschaden
!
Beim Einsatz von Kunststoff-Rohrsystemen beach-
ten Sie die maximale Zulauftemperatur und den
maximal zulässigen Druck (siehe Kapitel „Installa-
tion / Technische Daten / Datentabelle").
Volumenstrom
f Stellen Sie sicher, dass der Volumenstrom (siehe Ka-
f
pitel „Technische Daten / Datentabelle", Ein) zum Ein-
schalten des Gerätes ausreichend ist.
f Erhöhen Sie den Wasserleitungsdruck, wenn der be-
f
nötigte Volumenstrom bei geöffnetem Entnahmeventil
nicht ausreicht.
Flexible Wasseranschlussleitungen
f Verhindern Sie bei der Installation mit flexiblen Was-
f
seranschlussleitungen ein Verdrehen der Rohrbögen.
Die Rohrbögen sind mit einer Bajonett-Verbindung im
Gerät montiert.
f Befestigen Sie die Rückwand unten mit einer zusätzli-
f
chen Schraube.
9.1

Montageort

Sachschaden
!
Installieren Sie das Gerät nur im frostfreien Raum.
f Montieren Sie das Gerät senkrecht und in der Nähe
f
der Entnahmestelle.
Das Gerät ist für Untertisch- und Übertischmontage ge-
eignet.
Hinweis
Montieren Sie das Gerät an einer ausreichend
tragfähigen Wand.
Untertischmontage
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
1
2
1
7
