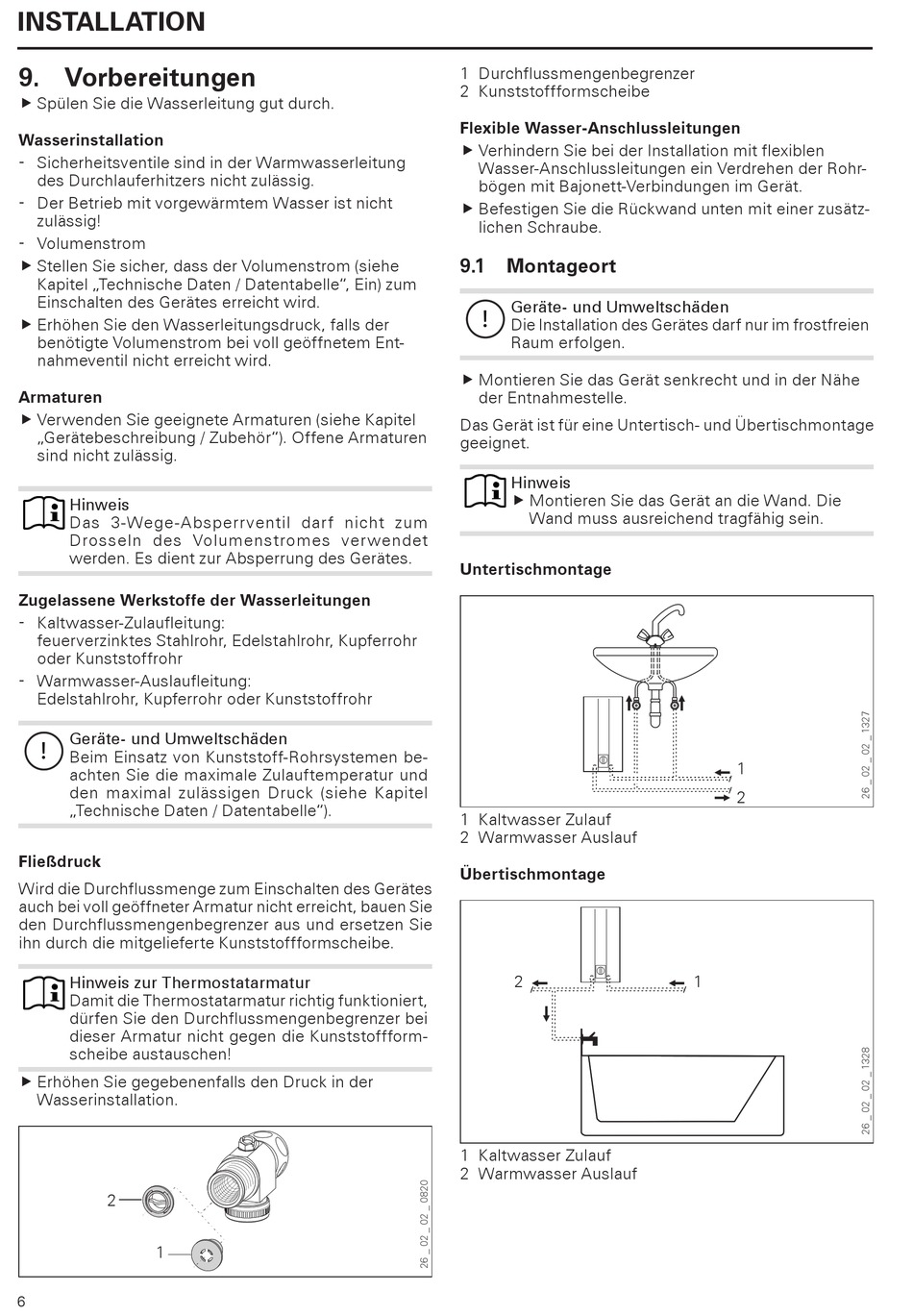

InstallatIon

9. Vorbereitungen

f Spülen Sie die Wasserleitung gut durch. f
Wasserinstallation
- Sicherheitsventile sind in der Warmwasserleitung
des Durchlauferhitzers nicht zulässig.
- Der Betrieb mit vorgewärmtem Wasser ist nicht
zulässig!
- Volumenstrom
f Stellen Sie sicher, dass der Volumenstrom (siehe f
Kapitel „Technische Daten / Datentabelle", Ein) zum
Einschalten des Gerätes erreicht wird.
f Erhöhen Sie den Wasserleitungsdruck, falls der f
benötigte Volumenstrom bei voll geöffnetem Ent-
nahmeventil nicht erreicht wird.
Armaturen
f Verwenden Sie geeignete Armaturen (siehe Kapitel
f
„Gerätebeschreibung / Zubehör"). Offene Armaturen
sind nicht zulässig.
Hinweis
Das 3 -Wege -Absperrventil darf nicht zum
Drosseln des Volumenstromes ver wendet
werden. Es dient zur Absperrung des Gerätes.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zulaufleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr
oder Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
Geräte- und Umweltschäden
!
Beim Einsatz von Kunststoff-Rohrsystemen be-
achten Sie die maximale Zulauftemperatur und
den maximal zulässigen Druck (siehe Kapitel
„Technische Daten / Datentabelle").
Fließdruck
Wird die Durchflussmenge zum Einschalten des Gerätes
auch bei voll geöffneter Armatur nicht erreicht, bauen Sie
den Durchflussmengenbegrenzer aus und ersetzen Sie
ihn durch die mitgelieferte Kunststoffformscheibe.
Hinweis zur Thermostatarmatur
Damit die Thermostatarmatur richtig funktioniert,
dürfen Sie den Durchflussmengenbegrenzer bei
dieser Armatur nicht gegen die Kunststoffform-
scheibe austauschen!
f Erhöhen Sie gegebenenfalls den Druck in der f
Wasserinstallation.
2
1
6
1 Durchflussmengenbegrenzer
2 Kunststoffformscheibe
Flexible Wasser-Anschlussleitungen
f Verhindern Sie bei der Installation mit flexiblen
f
Wasser-Anschlussleitungen ein Verdrehen der Rohr-
bögen mit Bajonett-Verbindungen im Gerät.
f Befestigen Sie die Rückwand unten mit einer zusätz-
f
lichen Schraube.
9.1

Montageort

Geräte- und Umweltschäden
!
Die Installation des Gerätes darf nur im frostfreien
Raum erfolgen.
f Montieren Sie das Gerät senkrecht und in der Nähe f
der Entnahmestelle.
Das Gerät ist für eine Untertisch- und Übertischmontage
geeignet.
Hinweis
f Montieren Sie das Gerät an die Wand. Die f
Wand muss ausreichend tragfähig sein.
Untertischmontage
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
1
2
1
