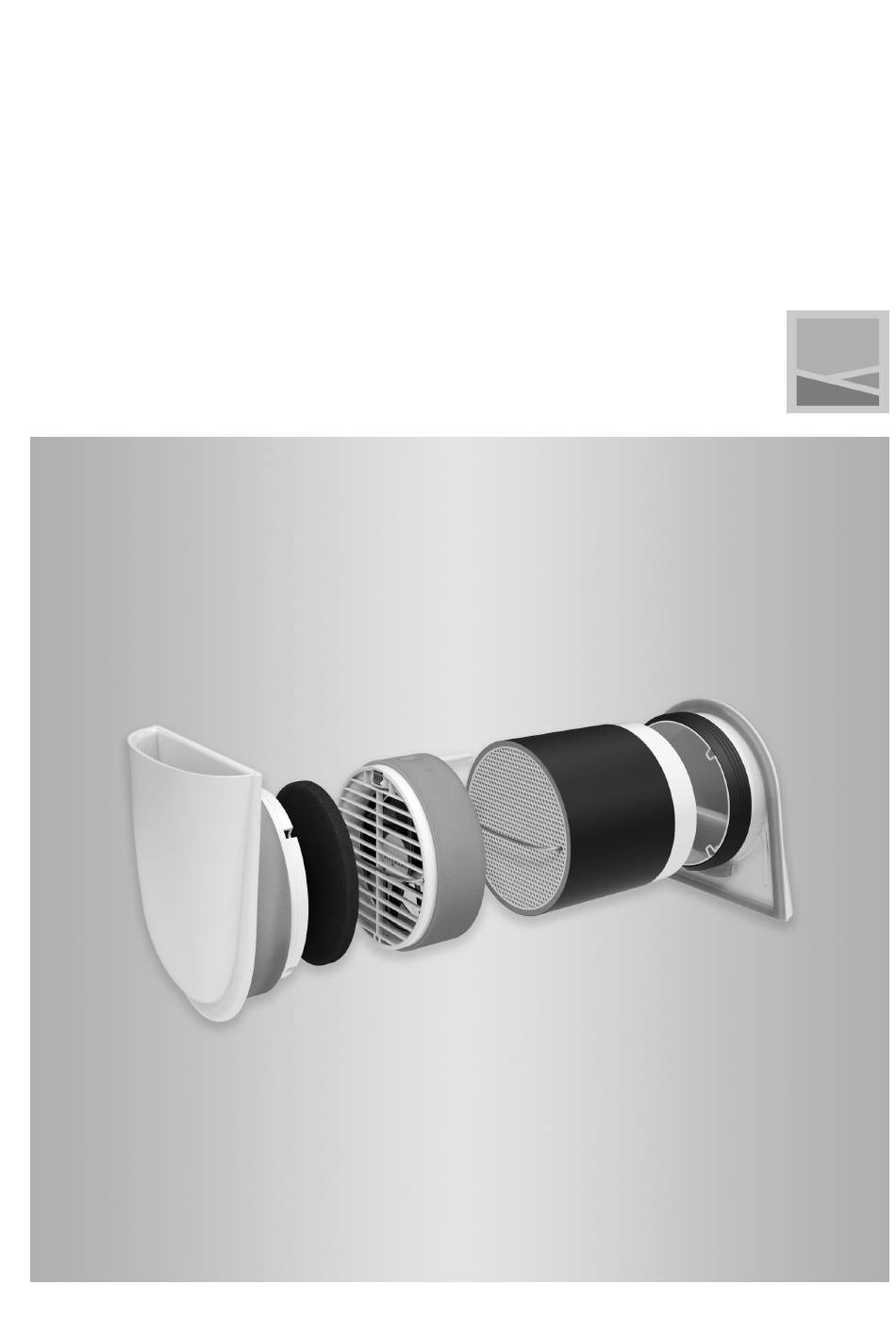

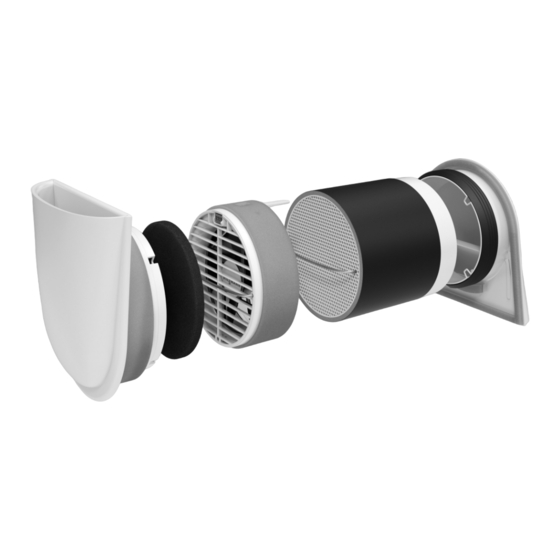

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Dezentrales Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 46 m VITOVENT 100-D Bitte aufbewahren! 5775 257 5/2016...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise ■ Verkleidungen nicht abbauen. genau, um Gefahren und Schäden für Men- ■ Anbauteile oder installiertes Zubehör nicht verändern schen und Sachwerte auszuschließen. oder entfernen. Rohrverbindungen nicht öffnen oder nachziehen. ■ Erläuterung der Sicherheitshinweise Gefahr Gefahr Heiße Oberflächen können Verbrennungen zur...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Vitovent 100-D, Typ H00E ..............■ Erstinbetriebnahme ................Zulässige Umgebungsbedingungen ........... ■ Fachbegriffe ................... Tipps zum Energiesparen ..............Bedienung mit Bedienteil Bedienteil Touch ..................Touch Bedienteil einrichten ................■ Wie Sie mit Bedienteil Touch bedienen ..........Weitere Funktionen ................ -
Seite 4: Zuerst Informieren Bestimmungsgemäße Verwendung
Zuerst informieren Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in Lüftungs- Darüber hinausgehende Verwendung ist vom Herstel- systemen gemäß DIN 1946-6 unter Berücksichtigung ler fallweise freizugeben. der zugehörigen Montage-, Service- und Bedienungs- anleitungen installiert und betrieben werden. Es ist Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- ausschließlich für die kontrollierte Wohnungslüftung nung (z. -
Seite 5: Fachbegriffe
Zuerst informieren Fachbegriffe Zum besseren Verständnis der Funktionen Ihres Woh- Weitere Informationen finden Sie im Kapitel nungslüftungs-Systems werden einige Fachbegriffe „Begriffserklärungen“ im Anhang. näher erläutert. Diese Fachbegriffe sind wie folgt gekennzeichnet: Tipps zum Energiesparen Kurzfristige Abwesenheit, z. B. für einen Einkaufs- bummel ■... -
Seite 6: Innenblende Schließen
Innenblende schließen Innenblende kann verschlossen werden: ■ Bei hoher Staubbelastung während Bauarbeiten. Falls das Lüftungs-System über einen längeren Zeit- ■ raum nicht genutzt wird. ■ Falls beispielsweise Abgas von außen in die Wohn- einheit eindringt. Hinweis Betreiben Sie das Lüftungsgerät nur mit geöffneter Innenblende. -
Seite 7: Bedienung Mit Bedienteil
Bedienung mit Bedienteil Touch Bedienteil Touch Das Bedienteil hat einen Bildschirm, der drucksensitiv ist. Bedienen Sie den Bildschirm durch festes Drücken. Abb. 4 Aktiver Modus Das Symbol zeigt den aktiven Modus und die gewählte Lüftungsstufe an. Informationszeile Zeigt den aktuellen Menüpunkt oder aktiven Modus an. Lüftungsstufe auf/ab Tasten drücken erhöht oder verringert den Luftvolumenstrom. -
Seite 8: Bedienteil Einrichten
Bedienung mit Bedienteil Touch Bedienteil Touch (Fortsetzung) Bedienteil einrichten Damit alle Funktionen einwandfrei arbeiten, müssen Sie beim 1. Start einige Einstellungen vornehmen. 1. Um mit der Einrichtung zu beginnen, drücken Sie Start. Abb. 6 2. Wählen Sie die Systemsprache aus. Abb. -
Seite 9: Wie Sie Mit Bedienteil Touch Bedienen
Bedienung mit Bedienteil Touch Bedienteil Touch (Fortsetzung) 5. Wählen Sie die Anzahl der Einheiten in Gruppe 1 mit Hilfe der Pfeiltasten. Abb. 10 6. Wiederholen Sie die Gruppenkonfiguration für die Gruppen 2 und 3, falls diese belegt sind. Abb. 11 Wie Sie mit Bedienteil Touch bedienen Weitere Informationen finden Sie im Kapitel „Begriffserklärungen“... - Seite 10 Bedienung mit Bedienteil Touch Wie Sie mit Bedienteil Touch bedienen (Fortsetzung) Im Stoßlüften-Modus läuft das System 15 Minuten bis max. 5 Stunden bei höchster Stufe im Wärmerückgewinnungs-Modus. Um die Laufzeit anzupassen, drücken Sie im Haupt- menü auf das Symbol „Stoßlüften-Modus“. Stoßlüften-Modus Im Zeit-Modus können Sie für jeden Wochentag für jeweils an 3 Zeiträumen einen Modus festlegen.
-
Seite 11: Bedienung Mit Bedienteil
Bedienung mit Bedienteil Touch Weitere Funktionen Filterwechsel Ein integrierter Zähler bestimmt abhängig von der Filter stark verschmutzt Wechseln geförderten Luftmenge den Zeitpunkt des nächsten Fil- Sie den Filter zeitnah. terwechsels. Falls ein Filterwechsel erforderlich ist, blinkt im Hauptbildschirm das Filterstatus Symbol. Der Zähler kann nach dem Filterwechsel im Menü... -
Seite 12: Bedienteil Led
Bedienung mit Bedienteil LED Bedienteil LED Abb. 12 LEDs Die LEDs zeigen die gewählte Lüftungsstufe an. Pfeil auf Erhöht die Lüftungsstufe oder schaltet das System ein. ECO-Modus Schaltet das System in den Wärmerückgewinnungsmodus. Die LEDs leuchten grün. Durchlüften-Modus Schaltet das System auf Durchlüften. Die LEDs leuchten blau. Pfeil ab Verringert die Lüftungsstufe oder schaltet das System aus. -
Seite 13: Filterwechselanzeige
Bedienung mit Bedienteil LED Weitere Funktionen (Fortsetzung) Filterwechselanzeige Falls die Filter verschmutzt sind, blinken die beiden Hinweis mittleren LEDs unentwegt. Bestätigen Sie dies nach Durch lokale umweltbedingte Einflüsse kann der opti- einem Filterwechsel, der interne Zähler wird zurückge- male Zeitpunkt bis zum Filterwechsel variieren. setzt. -
Seite 14: Was Ist Zu Tun
Was ist zu tun? Was ist zu tun? Weitere Informationen finden Sie im Kapitel „Begriffserklärungen“ im Anhang. Verhalten Ursache Maßnahme Ventilator wechselt nicht die Regelung arbeitet im Durchlüften Mo- Eco-Modus (Wärmerückgewinnung) ■ Drehrichtung. dus. an der Regelung einstellen. Ventilator defekt Benachrichtigen Sie Ihren Fachbe- ■... -
Seite 15: Instandhaltung
Instandhaltung Reinigung ■ Die Innenwand- und die Außenwandblenden des Lüftungsgeräts dürfen mit einem handelsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt wer- den. Wir empfehlen, das Lüftungsgerät einmal jährlich ■ durch den Fachbetrieb warten und ggf. reinigen zu lassen. ■ Wir empfehlen, mit Ihrem Fachbetrieb einen War- tungsvertrag abzuschließen. - Seite 16 Instandhaltung Filter austauschen (Fortsetzung) Abb. 15 Hinweis Filter austauschen, nicht reinigen. Hinweis Bei Pollenfilter, die helle Seite zuerst in die Filter- halterung der Innenblende setzen. Helle Seite zeigt nach montierter Innenblende zum Raum. Abb. 16...
-
Seite 17: Anhang
Im Betrieb mit Wärmerückgewinnung wird die Zuluft im Wärmetauscher vorerwärmt. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungs-/Lüftungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. -
Seite 18: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abluft................17 Modus................ 17 Abwesenheit..............5 Reinigung..............15 Bedienablauf..............9 Bedienteil Touch............7 Bedienung Tipps................5 – Bedienteil Touch............7 Begriffserklärungen............ 17 Bestimmungsgemäße Verwendung......4 Umgebungstemperaturen..........4 Urlaub................5 Energie sparen (Tipps)..........5 Erstinbetriebnahme............4 Verbrauchte Luft............17 Verwendung..............4 Ferien................5 Feuchtegehalt............17 Wärmerückgewinnung..........17 Filter................ -
Seite 20: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Inter- net. Viessmann Werke GmbH & Co. KG D-35107 Allendorf...
