VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

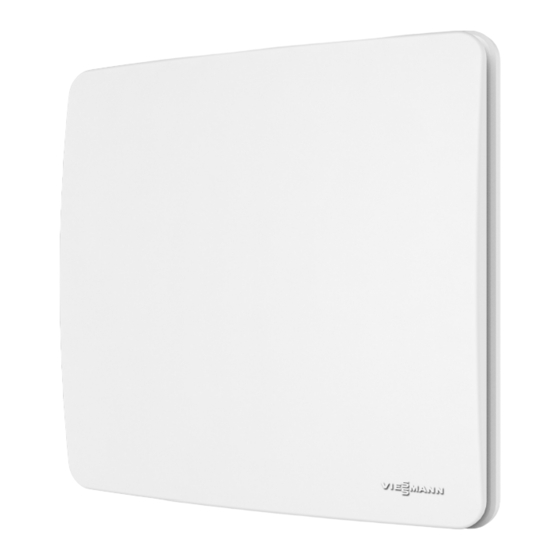

Vitovent 100-D
Typ E300 A60
3
Abluftventilator für Wand- oder Deckenmontage, max. Luftvolumenstrom 60 m
/h
VITOVENT 100-D
Bitte aufbewahren!
5835924 DE
2/2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitovent 100-D typ E300 A60

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitovent 100-D Typ E300 A60 Abluftventilator für Wand- oder Deckenmontage, max. Luftvolumenstrom 60 m VITOVENT 100-D Bitte aufbewahren! 5835924 DE 2/2019...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
  • Seite 3: Sicherheitshinweise

    Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Anforderungen an die Montage ............. Auslegung Abluftleitung ..............■ Raumluftabhängige Feuerstätte und Vitovent ........Dunstabzugshaube, Abluft-Wäschetrockner und Vitovent ....Abmessungen ..................Einbautiefe Unterputzgehäuse ............10 ■...
  • Seite 5: Entsorgung Der Verpackung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 6: Produktinformation

    Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in Lüftungs- Darüber hinausgehende Verwendung ist vom Herstel- systemen gemäß DIN 1946-6 unter Berücksichtigung ler fallweise freizugeben. der zugehörigen Montage-, Service- und Bedienungs- anleitungen installiert und betrieben werden. Es ist Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- ausschließlich für die kontrollierte Wohnungslüftung nung (z.
  • Seite 7: Montagevorbereitung

    Montagevorbereitung Anforderungen an die Montage Abluftventilator in Innenwand oder Decke in der Das Lüftungsgerät nicht im Schutzbereich 0 gemäß ■ ■ Nähe einer Abluftleitung/eines Abluftschachts mon- DIN VDE 0100-701:2008-10 für Räume mit Bade- tieren. wanne oder Dusche montieren. ■ Geeignete Räume für die Montage: ■...
  • Seite 8: Raumluftabhängige Feuerstätte Und Vitovent

    Montagevorbereitung Raumluftabhängige Feuerstätte und Vitovent Gefahr Lüftungsgeräte nicht gemeinsam mit einer raum- ■ Der gleichzeitige Betrieb einer raumluftabhängi- luftabhängigen Feuerstätte (z. B. offener Kamin) gen Feuerstätte (z. B. offener Kamin) und des betreiben. Lüftungsgeräts im selben Verbrennungsluftver- ■ Feuerstätten nur raumluftunabhängig mit separater bund führt zu einem gefährlichen Unterdruck im Verbrennungsluftzufuhr betreiben.
  • Seite 9 Montagevorbereitung Abmessungen (Fortsetzung) Unterputzgehäuse Brandschutz Innenwandblende Abb. 2 Abb. 4 Abluftventilator Hinweis Die Innenwandblende besteht aus Filterträger und Blende. Abb. 3...
  • Seite 10: Einbautiefe Unterputzgehäuse

    Montagevorbereitung Abmessungen (Fortsetzung) Einbautiefe Unterputzgehäuse Ein tieferer Einbau oder nachträgliches Anbringen von Unterputzgehäuse Brand- 110 mm ≥ Fliesen ist möglich, da keine Verbindung zwischen schutz Unterputzgehäuse und Filterträger bestehen muss. Die Unterputzgehäuse Kunst- 100 mm ≥ Mauerkrallen des Filterträgers bieten einen guten Halt stoff in Mauerwerk oder Verputz.
  • Seite 11: Unterputzgehäuse Einbauen

    Montage Unterputzgehäuse einbauen Die Unterputzgehäuse können mit Vorwandinstallation 1. Montagewinkel/Lochblechstreifen entsprechend oder direkt im Mauerwerk eingesetzt werden. der Befestigung ablängen. Siehe Maß a in den fol- genden Abbildungen. Montagewinkel oder Lochblechstreifen (bauseits) auf den erforderlichen Wandabstand zuschneiden. 3. Bauseits 75 mm Alu-Flex-Rohr anschließen. Unterputzgehäuse Kunststoff: Montagewinkel/Lochb- ■...
  • Seite 12: Montagevarianten

    Montage Montagevarianten Montage in abgehängter Decke Nur Unterputzgehäuse Brandschutz Abb. 6 Länge Montagewinkel/Lochblechstreifen Unterputzgehäuse Geschossdecke Abgehängte Decke Befestigung Montagewinkel/Lochblechstreifen Anschluss-Schlauch (bauseits) Abluftleitung...
  • Seite 13: Wandmontage

    Montage Montagevarianten (Fortsetzung) Wandmontage Befestigung an der Schachtwand Abb. 7 Länge Befestigungswinkel/Lochblechstreifen Geschossdecke Schachtwand...
  • Seite 14: Abluftventilator Einbauen

    Montage Montagevarianten (Fortsetzung) Befestigung an der Schachtdecke Abb. 8 Länge Befestigungswinkel/Lochblechstreifen Geschossdecke Schachtwand Abluftventilator einbauen Unterputzgehäuse Kunststoff Unterputzgehäuse Brandschutz Abb. 9 Abb. 10 Typenschild Typenschild...
  • Seite 15 Montage Abluftventilator einbauen (Fortsetzung) Abb. 11 Hinweis Das Beispiel zeigt Montage in Unterputzgehäuse Brandschutz, Montage mit Unterputzgehäuse Kunst- stoff erfolgt in gleicher Weise.
  • Seite 16: Abluftventilator Anschließen

    Montage Abluftventilator anschließen Abb. 12 1. Netzanschlussleitungen 5 x 1,5 NYM-J an Klemme des Ventilators anschließen. Der Anschlussplan befindet sich auf dem Steuerungsmodul...
  • Seite 17: Leistungsrelais (Zubehör) Einbauen

    Montage Abluftventilator anschließen (Fortsetzung) Abb. 13 3. Sensorleitung nur bei Steuerungsmodul mit Feuch- tesensor verlegen. Sensorleitung um 90° verdreht zum Ausblasstut- in die Öffnung am Filterträger stecken. Leistungsrelais (Zubehör) einbauen Falls 2 oder mehr Abluftventilatoren Vitovent 100-D, Anschluss Leistungsrelais Typ E300 in Verbindung mit Lüftungsgeräten Vitovent ■...
  • Seite 18: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems............... 19 • • • 2. Abluftventilator einschalten....................19 • • • 3. Abluftventilator ausschalten....................19 •...
  • Seite 19: Kontrolle Des Wohnungslüftungs-Systems

    Erstinbetriebnahme, Inspektion, Wartung Kontrolle des Wohnungslüftungs-Systems Gefahr Achtung Der gleichzeitige Betrieb einer raumluftabhängi- Der gleichzeitige Betrieb einer Abluft-Dunstab- gen Feuerstätte (z. B. offener Kamin) und des zugshaube oder eines Abluft-Wäschetrockners Lüftungsgeräts im selben Verbrennungsluftver- und des Lüftungsgeräts im selben Luftverbund bund führt zu einem gefährlichen Unterdruck im führt zu einem Unterdruck im Raum.
  • Seite 20: Filter Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Wartungsintervalle (Fortsetzung) Bauteil Wartungsintervall Durchzuführende Arbeit Innenwandblende -jährlich Oberflächen mit einem feuchten Tuch reinigen. ¼ Filter -jährlich Verschmutzten oder defekten Filter austauschen: Siehe folgendes ¼ Kapitel. Brandschutzvorrich- -jährlich Auslösung der Fallklappe prüfen. ½ ■ tung Ggf. Verschmutzungen entfernen. Defekte Absperrvorrichtung austauschen.
  • Seite 21: Technische Daten

    Technische Daten Technische Daten Hinweis Abhängig vom eingesetzten Steuerungsmodul, 1- oder 2-stufig, hat der Abluftventilator einen Luftvolumen- strom von 60 m /h oder 30 und 60 m 1-stufiges Steuerungsmodul Grundlüftung Intensivlüftung (2-stufiges Steuerungsmodul) (2-stufiges Steuerungsmodul) Luftvolumenstrom Schalldruckpegel dB(A) Druckdifferenz Elektrische Werte Leistungsaufnahme 19,5 ■...
  • Seite 22: Endgültige Außerbetriebnahme Und Entsorgung

    Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.
  • Seite 23: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr.
  • Seite 24 Kamin..............8, 19 Kontrolle des Wohnungslüftungs-Systems....19 Wandmontage............13 Wartungsintervalle............19 Leistungsrelais............17 Leitungsschutzschalter..........19 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
