CTB Automatisierungstechnik GmbH

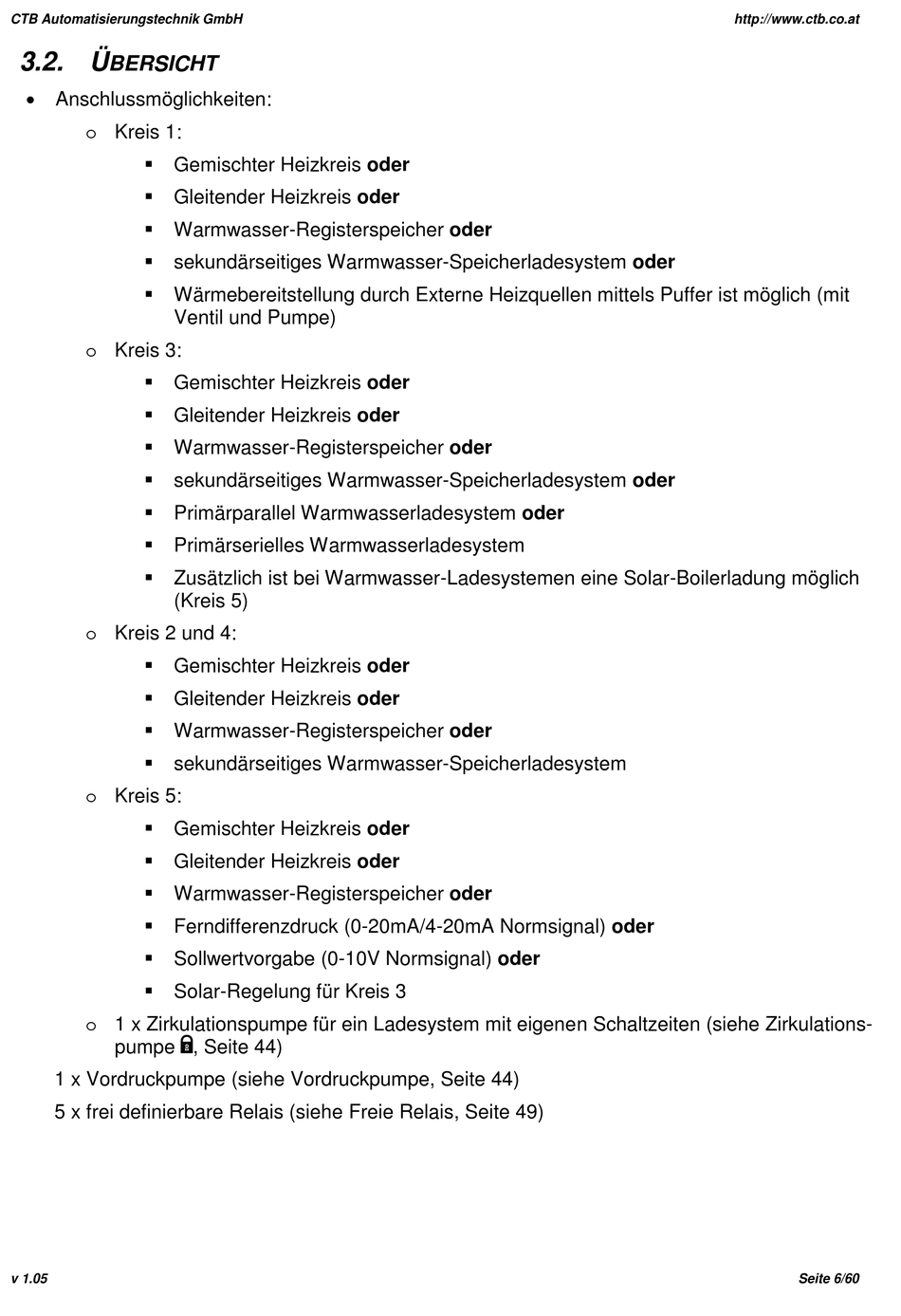

3.2. Ü
BERSICHT
 Anschlussmöglichkeiten:
o Kreis 1:
 Gemischter Heizkreis oder
 Gleitender Heizkreis oder
 Warmwasser-Registerspeicher oder
 sekundärseitiges Warmwasser-Speicherladesystem oder
 Wärmebereitstellung durch Externe Heizquellen mittels Puffer ist möglich (mit
Ventil und Pumpe)
o Kreis 3:
 Gemischter Heizkreis oder
 Gleitender Heizkreis oder
 Warmwasser-Registerspeicher oder
 sekundärseitiges Warmwasser-Speicherladesystem oder
 Primärparallel Warmwasserladesystem oder
 Primärserielles Warmwasserladesystem
 Zusätzlich ist bei Warmwasser-Ladesystemen eine Solar-Boilerladung möglich
(Kreis 5)
o Kreis 2 und 4:
 Gemischter Heizkreis oder
 Gleitender Heizkreis oder
 Warmwasser-Registerspeicher oder
 sekundärseitiges Warmwasser-Speicherladesystem
o Kreis 5:
 Gemischter Heizkreis oder
 Gleitender Heizkreis oder
 Warmwasser-Registerspeicher oder
 Ferndifferenzdruck (0-20mA/4-20mA Normsignal) oder
 Sollwertvorgabe (0-10V Normsignal) oder
 Solar-Regelung für Kreis 3
o 1 x Zirkulationspumpe für ein Ladesystem mit eigenen Schaltzeiten (siehe Zirkulations-
pumpe , Seite 44)
1 x Vordruckpumpe (siehe Vordruckpumpe, Seite 44)
5 x frei definierbare Relais (siehe Freie Relais, Seite 49)
v 1.05
http://www.ctb.co.at
Seite 6/60
