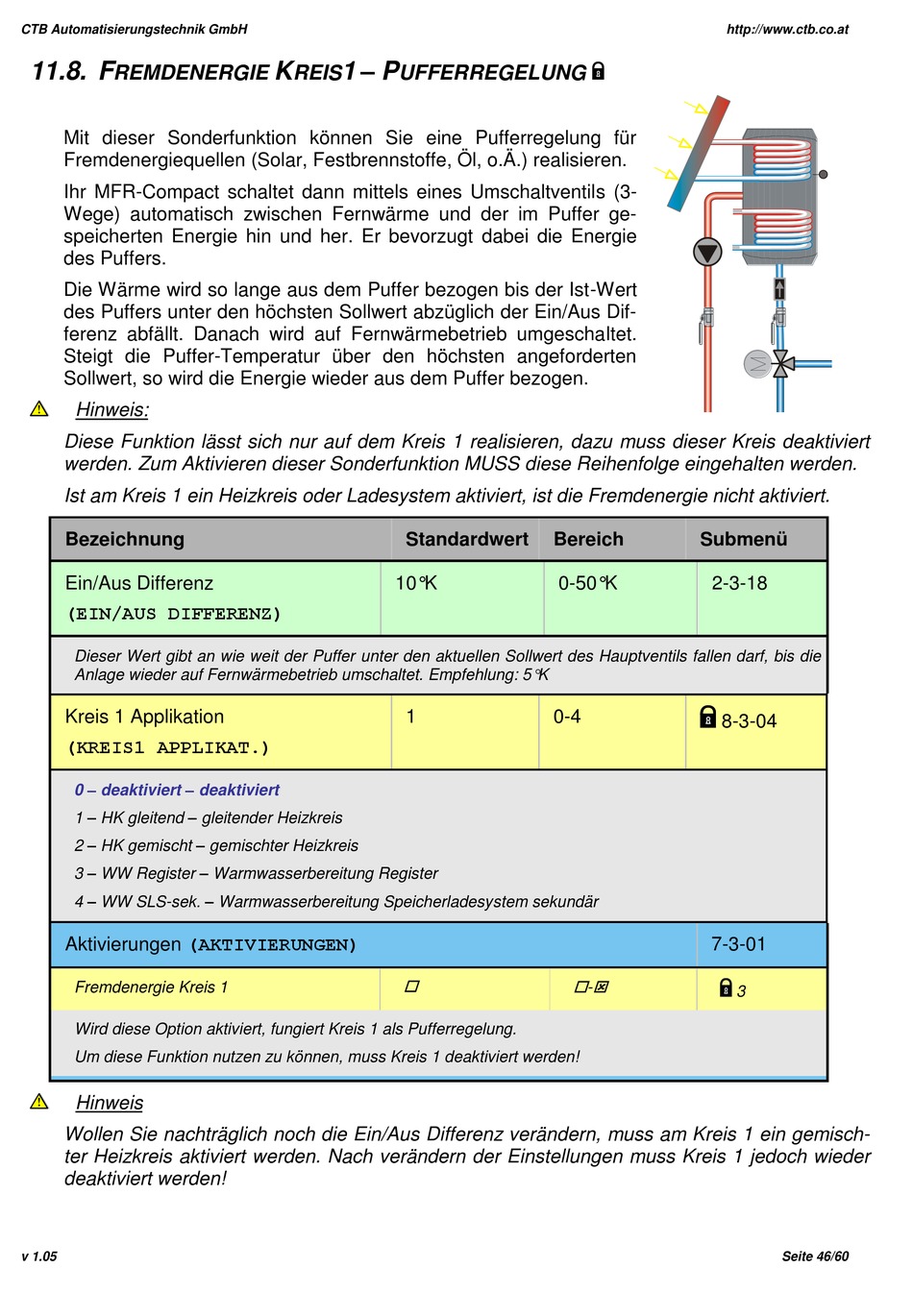

11.8. F
REMDENERGIE
Mit dieser Sonderfunktion können Sie eine Pufferregelung für
Fremdenergiequellen (Solar, Festbrennstoffe, Öl, o.Ä.) realisieren.
Ihr MFR-Compact schaltet dann mittels eines Umschaltventils (3-
Wege) automatisch zwischen Fernwärme und der im Puffer ge-
speicherten Energie hin und her. Er bevorzugt dabei die Energie
des Puffers.
Die Wärme wird so lange aus dem Puffer bezogen bis der Ist-Wert
des Puffers unter den höchsten Sollwert abzüglich der Ein/Aus Dif-
ferenz abfällt. Danach wird auf Fernwärmebetrieb umgeschaltet.
Steigt die Puffer-Temperatur über den höchsten angeforderten
Sollwert, so wird die Energie wieder aus dem Puffer bezogen.
Hinweis:
Diese Funktion lässt sich nur auf dem Kreis 1 realisieren, dazu muss dieser Kreis deaktiviert
werden. Zum Aktivieren dieser Sonderfunktion MUSS diese Reihenfolge eingehalten werden.
Ist am Kreis 1 ein Heizkreis oder Ladesystem aktiviert, ist die Fremdenergie nicht aktiviert.
Bezeichnung
Ein/Aus Differenz
(EIN/AUS DIFFERENZ)
Dieser Wert gibt an wie weit der Puffer unter den aktuellen Sollwert des Hauptventils fallen darf, bis die
Anlage wieder auf Fernwärmebetrieb umschaltet. Empfehlung: 5°K
Kreis 1 Applikation
(KREIS1 APPLIKAT.)
0 – deaktiviert – deaktiviert
1 – HK gleitend – gleitender Heizkreis
2 – HK gemischt – gemischter Heizkreis
3 – WW Register – Warmwasserbereitung Register
4 – WW SLS-sek. – Warmwasserbereitung Speicherladesystem sekundär
Aktivierungen (AKTIVIERUNGEN)
Fremdenergie Kreis 1
Wird diese Option aktiviert, fungiert Kreis 1 als Pufferregelung.
Um diese Funktion nutzen zu können, muss Kreis 1 deaktiviert werden!
Hinweis
Wollen Sie nachträglich noch die Ein/Aus Differenz verändern, muss am Kreis 1 ein gemisch-
ter Heizkreis aktiviert werden. Nach verändern der Einstellungen muss Kreis 1 jedoch wieder
deaktiviert werden!
v 1.05
1 – P
K
REIS UFFERREGELUNG
Standardwert
10°K
1

Bereich Submenü
0-50°K 2-3-18
0-4
7-3-01
 
-
http://www.ctb.co.at
8-3-04
3
