CTB Automatisierungstechnik GmbH

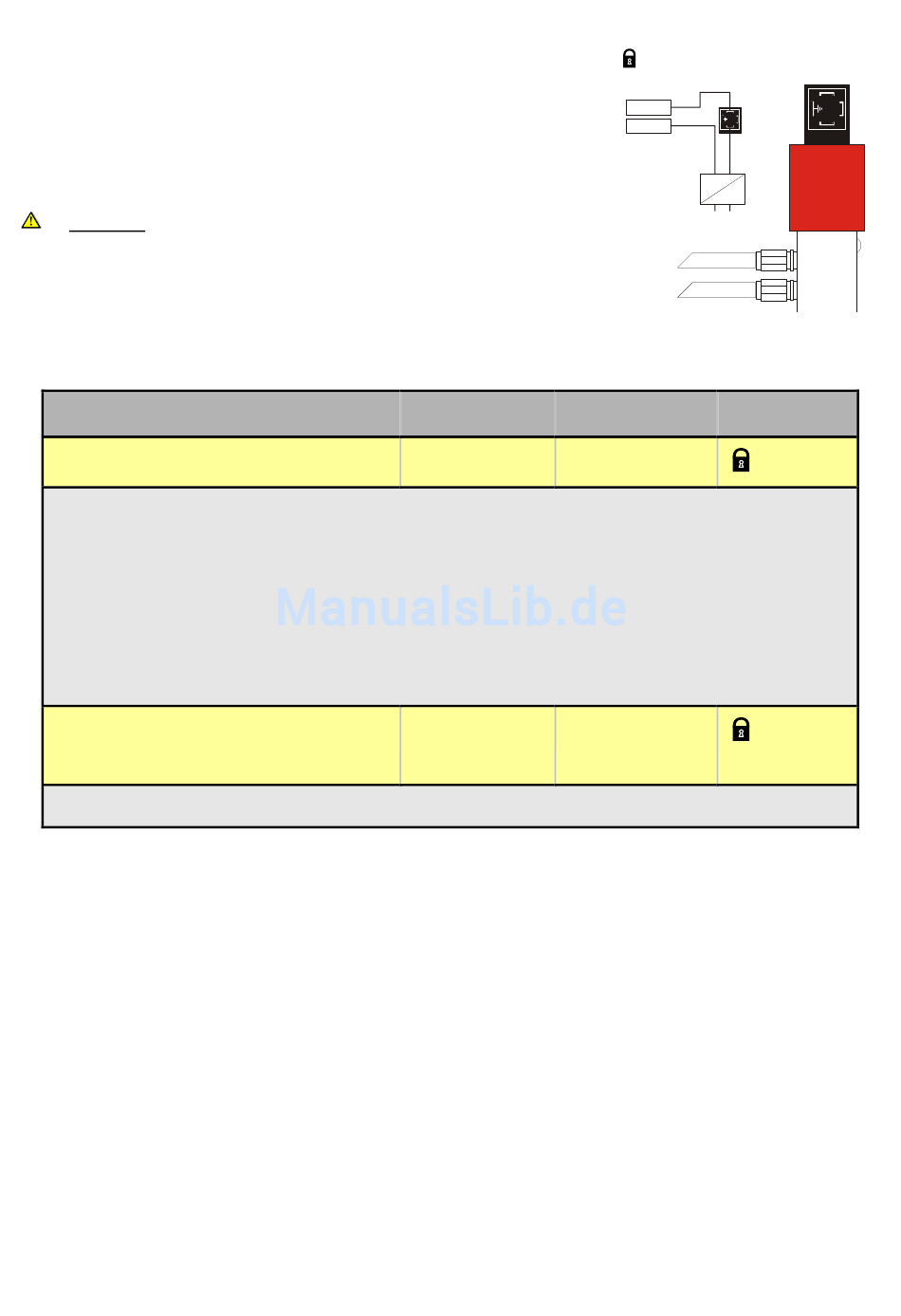

11.4. D
IFFERENZDRUCKMESSUNG
Über den Kreis 5 kann ein 0-20mA/4-20mA Normsignal als
Differenzdruckwert gemessen und an die Netzregelung über
das Fernleitsystem weitergeleitet werden (Ferndifferenz-
druckmessung). Die Versorgung des Druckgebers muss ex-
tern erfolgen! (Netzteil)
Hinweis:
Wird die Funktion Differenzdruckmessung verwendet, ist kei-
ne Regelung oder Sollwertvorgabe am Heizkreis 5 möglich.
Diese Verwendungsvariante muss am MFR-Compact werks-
seitig vorgesehen sein!
Bezeichnung
A16-Funktion (A16-FUNKTION)
0 – Funktion lt. Schema
1 – Differenzdruck 0-20mA
2 – Differenzdruck 4-20mA
3 – Sollwertvorgabe 0-10V
4 – Solarfühler K3
5 – Sollwertvorgabe 0-20mA
6 – Sollwertvorgabe 4-20mA 0 – Funktion lt. Schema
Differenzdruck Maximaler Wert
(DIFF.-DRUCK MAX.)
Der Messbereichsendwert des Differenzdruckgebers.
v 1.05
0-20
A / 4-20
M
M
Standardwert
Bereich
0
0-6
1200mBar
600-4000mBar
http://www.ctb.co.at
A
Kl.60
2
3
Kl.55
1
-
+
24V
230V
Retourlauf
Vorlauf
Submenü
8-5-01
8-5-02
2
3
1
P2
P1
Seite 43/60
