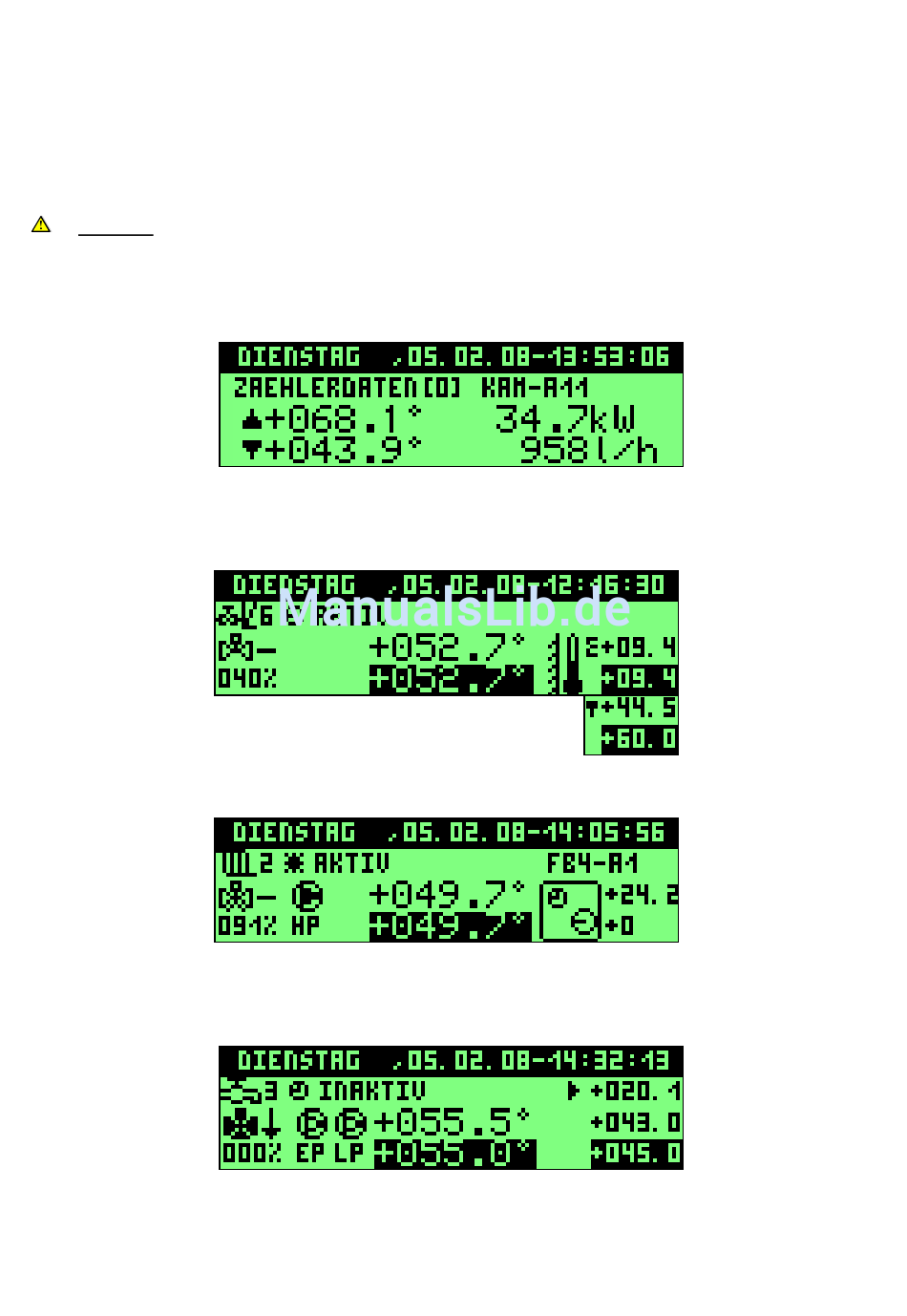

6. ÜBERSICHTSEBENE
Die Übersichtsebene ist die Grundebene des Reglers, hier werden die wichtigsten Daten in
kompakter Form zusammengefasst. Es werden nur die aufgeschalteten Kreise angezeigt.
Je nachdem welche Applikation Sie dem jeweiligen Kreis zugeordnet haben, sieht die Haup-
tübersicht anders aus.
Hinweis:
Es können je nach Einstellung einige Symbole ausgeblendet sein, um die Übersichtlichkeit
beizubehalten. (z.B.: Bei einem gleitenden Heizkreis, wird das Ventil ausgeblendet).
Zählernummer
(Anze ig e we c hse lt
bei S ubzählern)
Vorlauftemperatur primär
Rücklauftemperatur primär
Mode
Ventiltätigkeit
Ventilstellung
Mode
Ventiltätigkeit
Ventilstellung
Mode
Ventiltätigkeit
Ventilstellung
v 1.05
Hauptventil
Heizkreis
Heizungspumpe
Warmwasserbereitung - Ladesysteme
Einspritzpumpe
Ladepumpe
Zähler
Istwert
S ollwert
Istwert Betriebsart
S ollwert der Fernbedienung
Istwert
S ollwert
http://www.ctb.co.at
Datum und Uhrzeit
Hersteller, Addresse
Leistung
Durchfluss
Datum und Uhrzeit
Gemittelte Außentemperatur
Außentemperatur
Rücklauftemp. (P rim/sek)
Rücklauftemp. Begrenzung
Datum und Uhrzeit
Fernbedienung, Addresse
R aumtemperatur
Drehschalter/S ollwert
Datum und Uhrzeit
Boilervorlauftemperatur
Ausschalttemperatur
Ausschaltwert
