CTB Automatisierungstechnik GmbH
11.9. S -W
OLAR

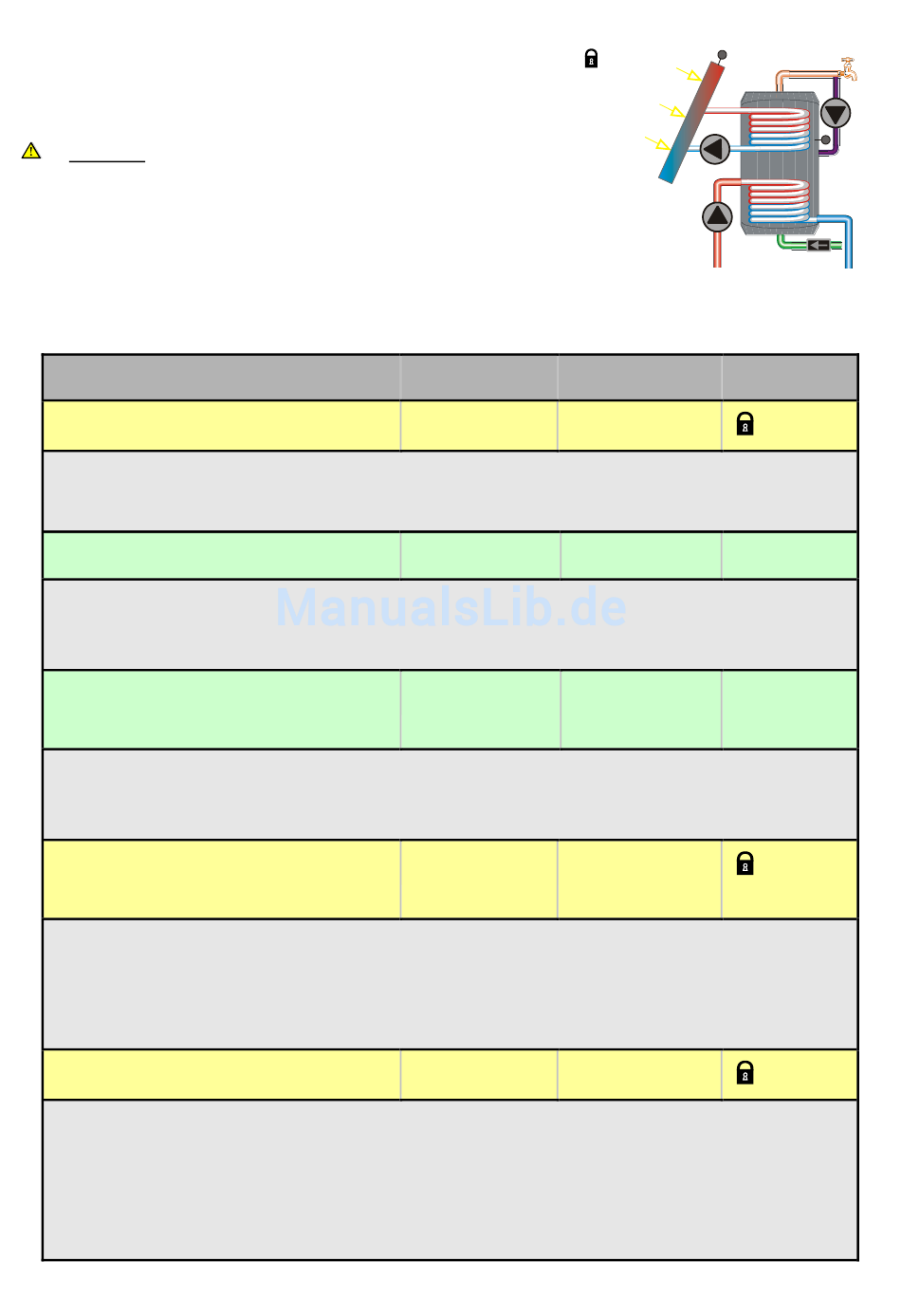

Ihr MFR-Compact ist in der Lage einen Boiler zusätzlich zur
Ladung mit Fernwärme, per Solarenergie zu erwärmen.
Hinweis:
Diese Funktion lässt sich nur auf dem Kreis 5 realisieren, dazu
muss dieser Kreis deaktiviert werden. Zum Aktivieren dieser
Sonderfunktion MUSS diese Reihenfolge eingehalten werden.
Bezeichnung
Heizgrenze (HEIZGRENZE)
Steigt der Istwert des Solar-Fühlers über diesen Wert, schaltet der Regler die Solarpumpe ab, da ab
99°C das Wasser im Kollektor in Dampf übergeht. Dieser Wert sollte zwischen 90°C und 99°C gewählt
werden.
Sollwert (SOLLWERT)
Gewünschte Solltemperatur des Boilers. Überschreitet der Solarfühler-Wert diesen Wert, schaltet die So-
lar-Pumpe ab.
Es sollten maximal 60°C eingestellt werden, um Verkalkungs-Erscheinungen zu vermeiden.
Ein/Aus Differenz
(EIN/AUS DIFFERENZ)
Dieser Parameter gibt an wann die Solarpumpe einschaltet.
Ist der Solarfühler-Istwert über dem aktuellen Boilerfühler-Istwert plus diesem Wert, schaltet die Solar-
pumpe ein.
Kreis 5 Applikation
(KREIS5 APPLIKAT.)
0 – deaktiviert – deaktiviert
1 – HK gleitend – gleitender Heizkreis
2 – HK gemischt – gemischter Heizkreis
3 – WW Register – Warmwasserbereitung Register
A16-Funktion (A16-FUNKTION)
0 – Funktion lt. Schema
1 – Differenzdruck 0-20mA
2 – Differenzdruck 4-20mA
3 – Sollwertvorgabe 0-10V
4 – Solarfühler K3
v 1.05
ARMWASSERBEREITUNG
K 3
REIS
Standardwert Bereich
33°C 5-99°C
55°C 15-99°C
10°K 0-50°K
0 0-3
0 0-6
http://www.ctb.co.at
Submenü
6-3-05
6-3-17
6-3-18
8-3-08
8-5-01
Seite 47/60
