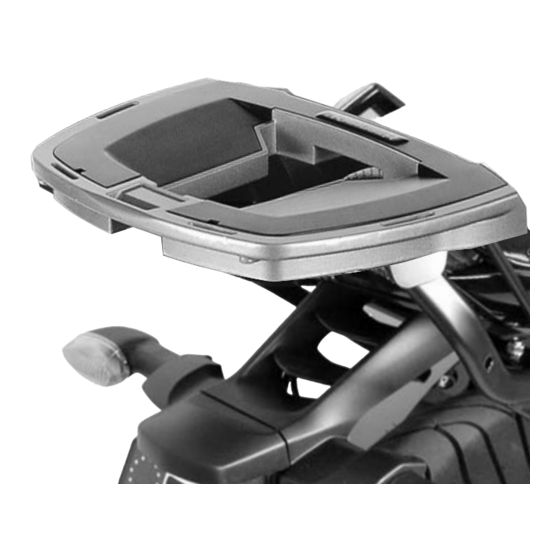

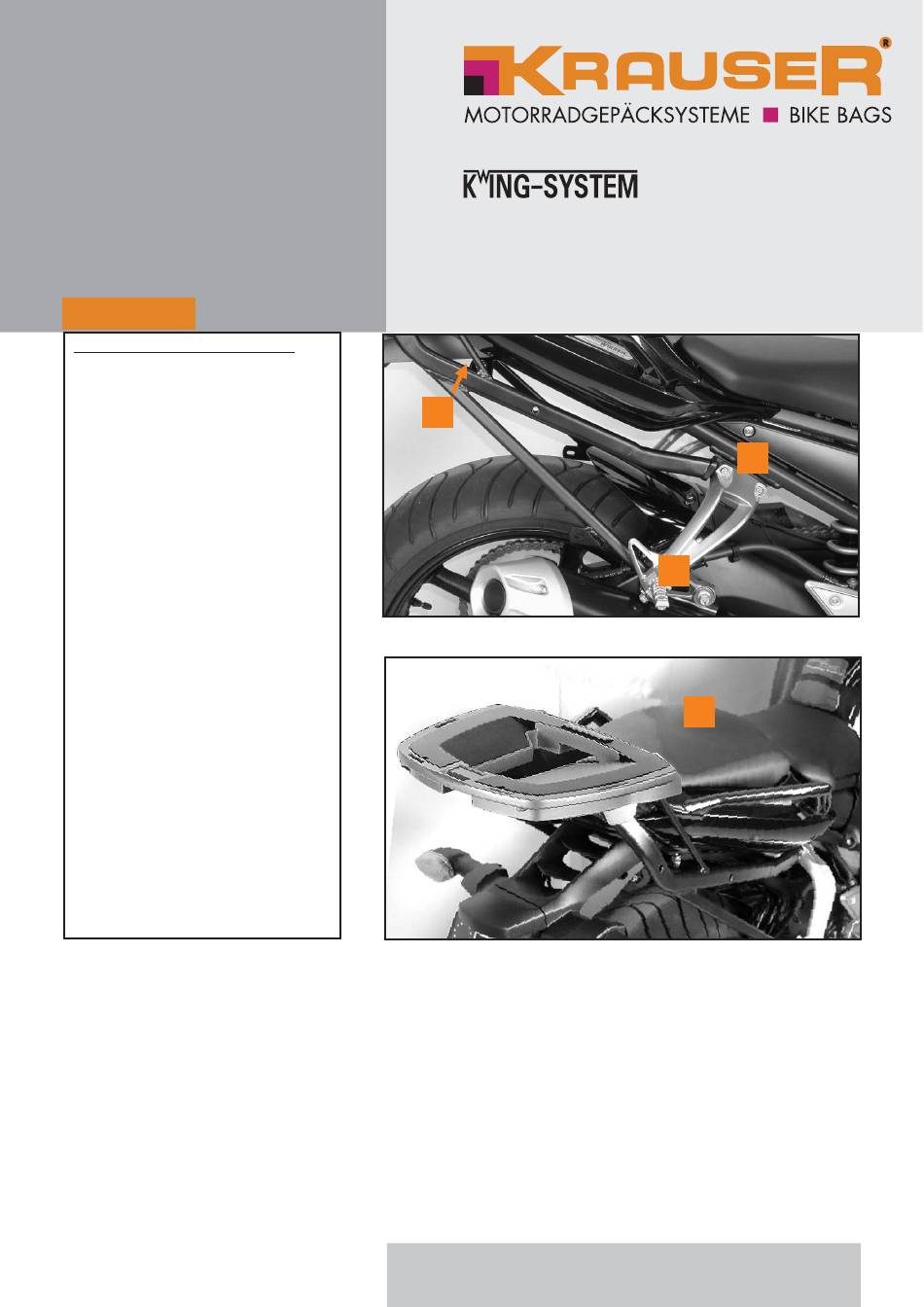

Gepäckbrücke
YAMAHA FZ 1 Fazer
Artikel-Nr.:
4004-026-201 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
799.997
Alu-Rack
1
799.904
Abdeckplatte für Rack
1
704.261
Rohradapter links
1
704.262
Rohradapter rechts
1
704.263
Haltetraverse
4
150.763
Inbusschrauben
M6 x20
6
150.923
Linsenkopfschrauben
M 8 x 30
2
150.938
Linsenkopfschrauben
M 8 x 20
2
150.892
Linsenkopfschrauben
M 8 x 45
4
151.022
selbstsichernde Muttern
M 8 DIN 6927mit Bund
4
150.164
Viereck-Scheiben
20 x 20 x ø6,4
4
150.799
Selbstsichernde
Muttern M6
4
150.809
U-Scheiben ø6,4
8
150.810
U-Scheiben ø8,4
1
330.300
Schriftzug „KRAUSER"
Hinweis: nicht zusammen mit dem Seitenträger 4004.026-111 (Lock it System) montierbar.
ab 2006
2
Wir fahren voraus.
3
4
7
1

Werbung

loading

Verwandte Anleitungen für Krauser 4004-026-201

Inhaltszusammenfassung für Krauser 4004-026-201

  • Seite 1 Gepäckbrücke YAMAHA FZ 1 Fazer ab 2006 Artikel-Nr.: 4004-026-201 schwarz Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung 799.997 Alu-Rack 799.904 Abdeckplatte für Rack 704.261 Rohradapter links 704.262 Rohradapter rechts 704.263 Haltetraverse 150.763 Inbusschrauben M6 x20 150.923 Linsenkopfschrauben M 8 x 30 150.938...

  • Seite 2: Montage

    Gepäckbrücke YAMAHA FZ 1 Fazer ab 2006 Artikel-Nr.: 4004-026-201 schwarz Montage Montagehinweise: Bei der Montage der Gepäckbrücke verbleiben die hinteren Blinker in der Originalposition. Soziussitz demontieren. Die vier Halteschrauben des Nummernschildträgers von oben lösen. Die beiden vorderen Schrauben demontieren. Befestigung der Haltetraverse: Auf der Kotflügelinnenseite die Flachstahllasche...
  • Seite 3 Gepäckbrücke YAMAHA FZ 1 Fazer ab 2006 Artikel-Nr.: 4004-026-201 schwarz Montage Befestigung der Rohradaper links + rechts: Vorne unten: Die Soziusfußrastenbolzen durch die Linsenkopfschrauben M 8 x 45 ersetzen. Diese von oben einsetzen. Auf das nach unten überstehende Gewinde werden die Haltelaschen platziert.
  • Seite 4 Gepäckbrücke YAMAHA FZ 1 Fazer ab 2006 Artikel-Nr.: 4004-026-201 schwarz Montage Montage des Alu-Rack: Das Alu-Rack wird mit den Inbus- schrauben M6 x 20,Viereck-Scheiben 20 x 20 x ø6,4, U-Scheiben ø6,4 und selbstsichernden Muttern M6 an den deckungsgleich verlaufenden Bohrungen der Rohradapter verschrauben.

  • Seite 5: Assembling Instructions

    Rear carrier YAMAHA FZ 1 Fazer from date of manufacture 2006 Item - No.: 4004-026-201 black Assembling instructions The kit contains the following parts: Quant item no. description 799.997 alu-rack 799.904 plastic cover for rack 704.261HB pipe strut left 704.262HB pipe strut right 704.263HB...
  • Seite 6 Rear carrier YAMAHA FZ 1 Fazer from date of manufacture 2006 Item - No.: 4004-026-201 black Assembling instructions Preparing: If only the rear rack is mounted, the rear winker remains in original position. Unmount pillion seat. Unscrew the two screws of the number plate holder a bit.
  • Seite 7 Rear carrier YAMAHA FZ 1 Fazer from date of manufacture 2006 Item - No.: 4004-026-201 black Assembling instructions Fastening of the pipe strut left + right: front below: Change the footrest bracket bolt with filister head screw M8 x 45.
  • Seite 8 Rear carrier YAMAHA FZ 1 Fazer from date of manufacture 2006 Item - No.: 4004-026-201 black Assembling instructions Fastening of the alu-rack: with allen screws M6x20, special washers 20 x 20 x ø6,4, washers ø6,4 and self-lock nuts M6. Mount the plastic cover again.
