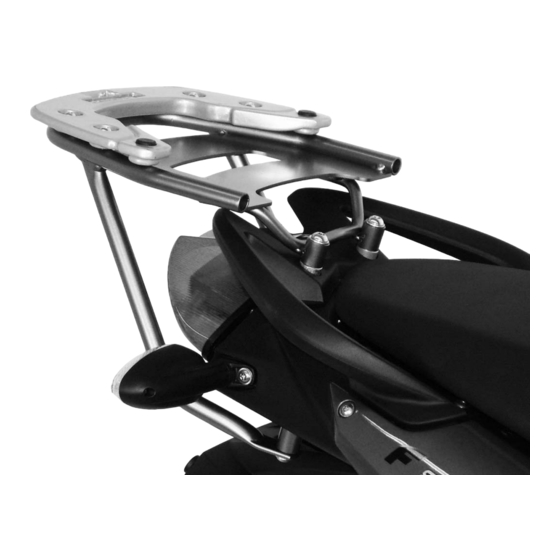

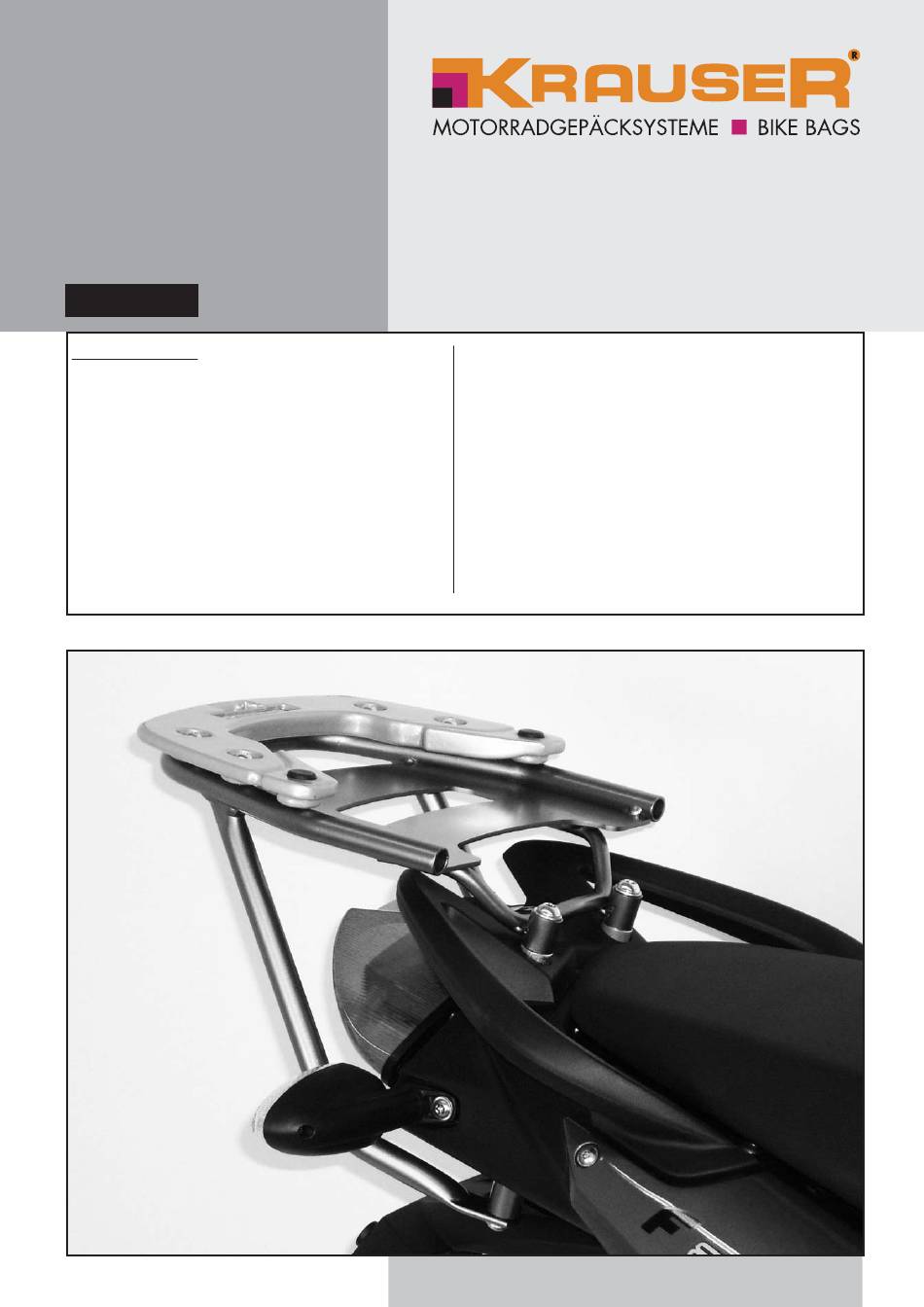

Gepäckbrücke
BMW F 800 S
Artikel-Nr.:
4005.013.201 schwarz
Montage
Der Bausatz enthält:
Stück Bestellnr.
Bezeichnung
1
705.113
Gepäckbrücke
2
150.934
Linsenkopfschrauben M 8 x 70
2
150.006
Linsenkopfschrauben M 8 x 80
4
150.810
U-Scheiben ø8,4
2
150.824
Aludistanzen ø18 x ø9 x 15 mm
2
151.054
1
150.533
1
330.300
2
270.102
4
150.733
4
150.986
Wir fahren voraus.
Stahldistanzen ø18 x ø11 x 50 mm
K-Wing
Schriftzug Krauser
Plastikstopfen ø16
Flanschkopfschrauben M6x20
Karosseriescheiben ø6,4 x ø18
1
Werbung
Verwandte Anleitungen für Krauser 4005.013.201
Inhaltszusammenfassung für Krauser 4005.013.201
- Seite 1 Gepäckbrücke BMW F 800 S Artikel-Nr.: 4005.013.201 schwarz Montage Der Bausatz enthält: Stück Bestellnr. Bezeichnung 705.113 Gepäckbrücke 151.054 Stahldistanzen ø18 x ø11 x 50 mm 150.934 Linsenkopfschrauben M 8 x 70 150.533 K-Wing 150.006 Linsenkopfschrauben M 8 x 80 330.300 Schriftzug Krauser 150.810...
-
Seite 2: Montage
Gepäckbrücke BMW F 800 S Artikel-Nr.: 4005.013.201 schwarz Montage Vorbereitende Arbeiten: Sitzbank abnehmen. Gummistopfen unterhalb der hinteren Blinker aus der Heckverkleidung demontieren. Die hinteren Blinker verbleiben in der Originalposition. Die beiden hinteren Schrauben des Haltebügels demontieren; sie entfallen. Befestigung der Gepäckbrücke oben: In die Vertiefung des Haltebügels die Aludistanzen ø18 x ø9 x 15... - Seite 3 Gepäckbrücke BMW F 800 S Artikel-Nr.: 4005.013.201 schwarz Montage Montage des K-Wing: Das K-Wing wird auf der Gepäckbrücke mit den Flanschkopfschrauben M 6 x 20 und Karosseriescheiben ø6,4 x ø18 mm verschraubt. Plastikstopfen ø16mm in die dafür vorgesehenen Bohrungen einclipsen.
-
Seite 5: Assembling Instructions
Rear carrier BMW F 800 S Item - No.: 4005.013.201 black Assembling instructions The kit includes the following parts: quant item no. description 151.054 steel spacer ø18 x ø11 x 50 mm 705.113 rear carrier 150.533 K-Wing 150.934 fillister head screw M 8 x 70 330.300... - Seite 6 Rear carrier BMW F 800 S Item - No.: 4005.013.201 black Assembling instructions Preparing: Unmount the seat. Unmount rubber below the rear winker from the plastic cover. The rear winker remains in original position. Unmount the two rear screws of the handrails.
- Seite 7 Rear carrier BMW F 800 S Item - No.: 4005.013.201 black Assembling instructions Fastening of the carrier K-Wing: Fix the carrier with flange screws M 6 x 20 and body washers ø6,4 x ø18 mm. Position the plastik plugs ø16mm in the borings.
