Broko BL220TEMP Bedienungsanleitung

Funk-temperatursender
Vorschau ausblenden Andere Handbücher für BL220TEMP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

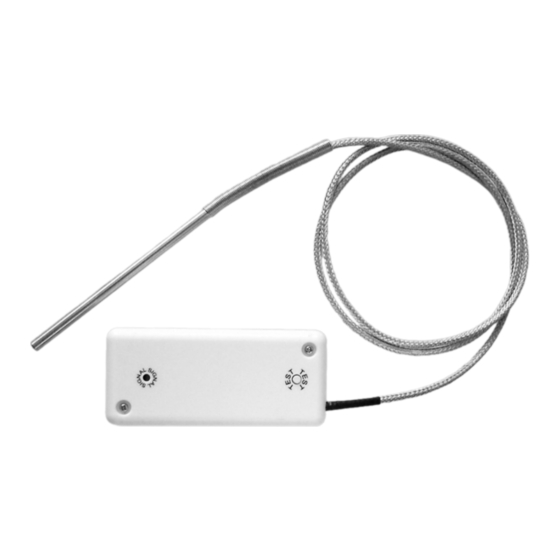

Funk-Temperatursender BL220TEMP
* Abbildungen ähnlich
Art.Nr.: 751064
Rev. 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Broko BL220TEMP

Inhaltszusammenfassung für Broko BL220TEMP

  • Seite 1 Funk-Temperatursender BL220TEMP * Abbildungen ähnlich Art.Nr.: 751064 Rev. 1...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Montage 6 - 8 Inbetriebnahme Funktionszustand 10 - 11 Funktionstest Entsorgung Wartung und Pflege Technische Daten EG-Konformitätserklärung Diese Bedienungsanleitung gehört zu diesem Gerät. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie das Gerät an Dritte weitergeben.

  • Seite 3: Lieferumfang

    Lieferumfang Schraube 3,9x9,5 Schraube M4x8 Befestigungsschelle Schraube 2,2x6,5 Funk-Temperatursener Ø 3,1 mm Ø 5,2 mm AAA Batterien 1,5V Bohrer Bohrer Bohrschablone Gebrauchsanleitung Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.

  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Dieses Gerät ist eine Ergänzung der F unk-Abluft-Schalter F amilie (BL220F BL220F A und BL220F i) und dient zur Erhöhung der Sicherheit und des Komforts beim gleichzeitigen Betrieb eines Abluftgerätes wie z.B. einer Dunstabzugshaube, Muldenlüfter, de-/zentrale Lüftungsanlage, Bad-/WC-Lüfter, etc. und einer F euerstätte (F orderung der F euerungsverordnung).

  • Seite 5: Sicherheitshinweise

    Gerätes die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. Bei Fragen wenden Sie sich an unsere technische Beratung: Tel.: +49 (0)89 37005550 E-Mail: info@broko.de Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.

  • Seite 6: Montage

    Montage Ø 3,1 mm Ø 5,2 mm Die Position ist frei wählbar, der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen (Ausgang Brennkammer) der Feuerstätte darf jedoch maximal 1,5 m betragen! (siehe Seite 7 für weitere Details) Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
  • Seite 7 Montage Umgebungstemperatur < 50 °C Um ein Abschirmen der Funksignale zu vermeiden, den Sender NICHT hinter einer Metallabdeckung montieren! Der Temperaturfühler ist zwischen a) dem Abgasstutzen einer Feuerstätte und der Abgasanlage (bei Heizgeräten ohne nachgeschalteter Einrichtung wie z. B. Abgas-Wärmetauscher oder einer Nachheizfläche), b) dem Abgasstutzen einer Feuerstätte und einer nachgeschalteten...
  • Seite 8 Montage Kodierung kontrollieren Montage- und Bedienungsanleitungen der Funk-Empfänger BL220F / BL220FA / BL220Fi lesen und beachten! Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.

  • Seite 9: Inbetriebnahme

    Inbetriebnahme Testdurchlauf - Ofen aus / NICHT beheizt grün Sender ..1 min. grün Empfänger Zwischenstecker ..Version BL220FRX BL220FARX 1 min. alternativ grün Empfänger Einbau Version BL220FiRX ..1 min. Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
  • Seite 10 Funktionszustand Funktionszustand - Ofen aus / NICHT beheizt grün ..9 sec. 1 sec. grün alternativ grün Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.

  • Seite 11: Funktionszustand

    Funktionszustand 11 Funktionszustand - Ofen an / beheizt grün 30 sec. Nachlaufzeit Abluftgerät schaltet ab alternativ grün 30 sec. Nachlaufzeit Abluftgerät schaltet ab Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.

  • Seite 12: Funktionstest

    Durch den Betreiber ist mindestens monatlich eine Funktionsprüfung des installierten Funk-Abluft-Sicherheitssystems bestehend je nach Konfiguration aus den Funk- Sicherheitsschaltern BL220F / BL220FA / BL220Fi und Funk-Temperatursensor BL220TEMP entsprechend den Angaben im Funktionstest der Montage- und Bedienungsanleitungen der einzelnen Systemkomponenten durchzuführen. Fehlermeldung 3x grün...

  • Seite 13: Entsorgung

    Entsorgung Wartung und Pflege Technische Daten Temperaturfühler: Typ: Pt1000 5.0mm Durchmesser: Länge: 100mm Temperaturbereich Fühler: -50°C bis +800°C Sensorleitung: l=2000mm, -60°C bis +300°C (Glasseide) Funk-Sender: Stromversorgung: 3 V (2 x AAA Batterie) Frequenz: 868 MHz / 1,7 mW Abmessungen Funk-Sender: L=90mm, B=40mm, H=25mm Gehäuse: Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.

  • Seite 14: Eg-Konformitätserklärung

    EG-Konformitätserklärung aktuelle EG-Konformitätserklärung zu diesem Produkt steht Ihnen zum Download auf der Webseite www.broko.de/downloads bereit. Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
  • Seite 15 Notizen Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
  • Seite 16 Art.Nr.: 863068 BROKO GmbH Max-Planck-Str. 13 D D - - 8 8 5716 Unterschleißheim Tel.: +49 (0)89 37005550 E-Mail: info@broko.de Internet: www.broko.de Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
