Installation

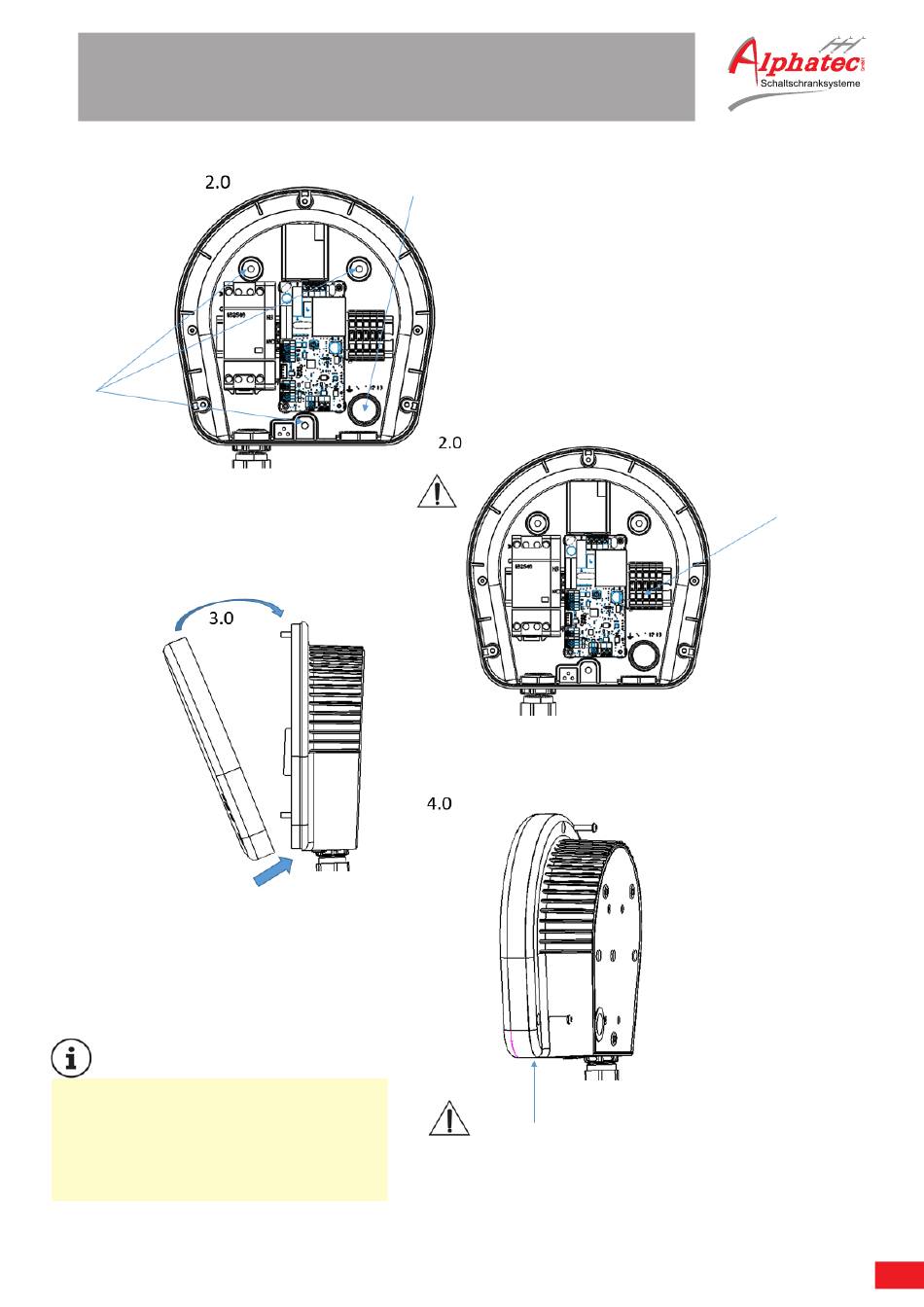

Befestigen Sie die
Box mit 3 Schrauben
an der Wand.
Verwenden Sie je
nach Wandmaterial
die beiliegenden
6-Kant-Schrauben
und Universaldübel.
Bringen Sie die Abdeckung wie im Bild gezeigt
am horizontalen Rand an und schließen Sie
sie vorsichtig. Die korrekte und dichte Befesti-
gung ist wichtig, um sicherzustellen, dass das
Gerät ordnungsgemäß abgedichtet ist.
Die Schrauben befinden sich hinten, um das
Öffnen des Ladegeräts für Unbefugte zu er-
schweren. Für die Installation wird empfohlen,
einen Torxschlüssel oder versetzten Schrau-
bendreher zu verwenden.
Empfohlene Öffnung für Stromquelle und
Buskabel (externer Schalter).
Technische Änderungen unter Vorbehalt | Stand 02/2021 | DB9.0029
Befestigung der Abdeckung mit 3
Torxschrauben von hinten.
Wenden Sie beim Anziehen der
Schrauben nicht zu viel Kraft an.
Der Deckel muss vollständig und
ohne sichtbaren Abstand zur Basis
geschlossen sein.
Stellen Sie sicher, dass beide Teile vollständig
um die Trennlinie geschlossen sind.
Schließen Sie die Strom-
quelle gemäß den örtli-
chen Normen und Geset-
zen an die Klemmen an.
Stellen Sie sicher, dass
die Verbindungen fest
und korrekt sind.
