Sicherheitshinweise & Installation
Installation
Für eine ordnungsgemäße Installation muss das Ladegerät durch Entfernen des Deckels geöffnet werden. Es
gibt 3 Schrauben-Löcher zur Befestigung an der Betonwand oder anderen nicht brennbaren Oberfläche. Bei
der Installation auf Holz oder anderen brennbaren Materialien muss die Wand geschützt werden z.B. durch eine
Metallplatte oder ähnliches Schutzmaterial, auch wenn das Kunststoffmaterial des Ladegeräts aus flammhem-
mendem Kunststoff besteht. Bitte seien Sie vorsichtig, während Sie die Box an die Wand schrauben. Passen
Sie auf die Kabel und elektronischen Teile im Inneren auf. Das Ladegerät darf nicht beschädigt werden.
Nach dem Einbau der Box und dem Anschließen der Stromversorgung muss der Deckel geschlossen werden.
Die Schrauben für den Deckel befinden sich auf der Rückseite. Das erschwert das Öffnen der Wallbox von
„nicht qualifizierten Personen" oder unbefugten Personen.
Empfohlene Werkzeuge für die Installation
• Abgewinkelter Schraubendreher, Torx TX20
• Schraubendreher für Schlitzschrauben
• E-Mobility-Testsimulator
• Erdungsanschluss- und RCD-Auslösetestgeräte

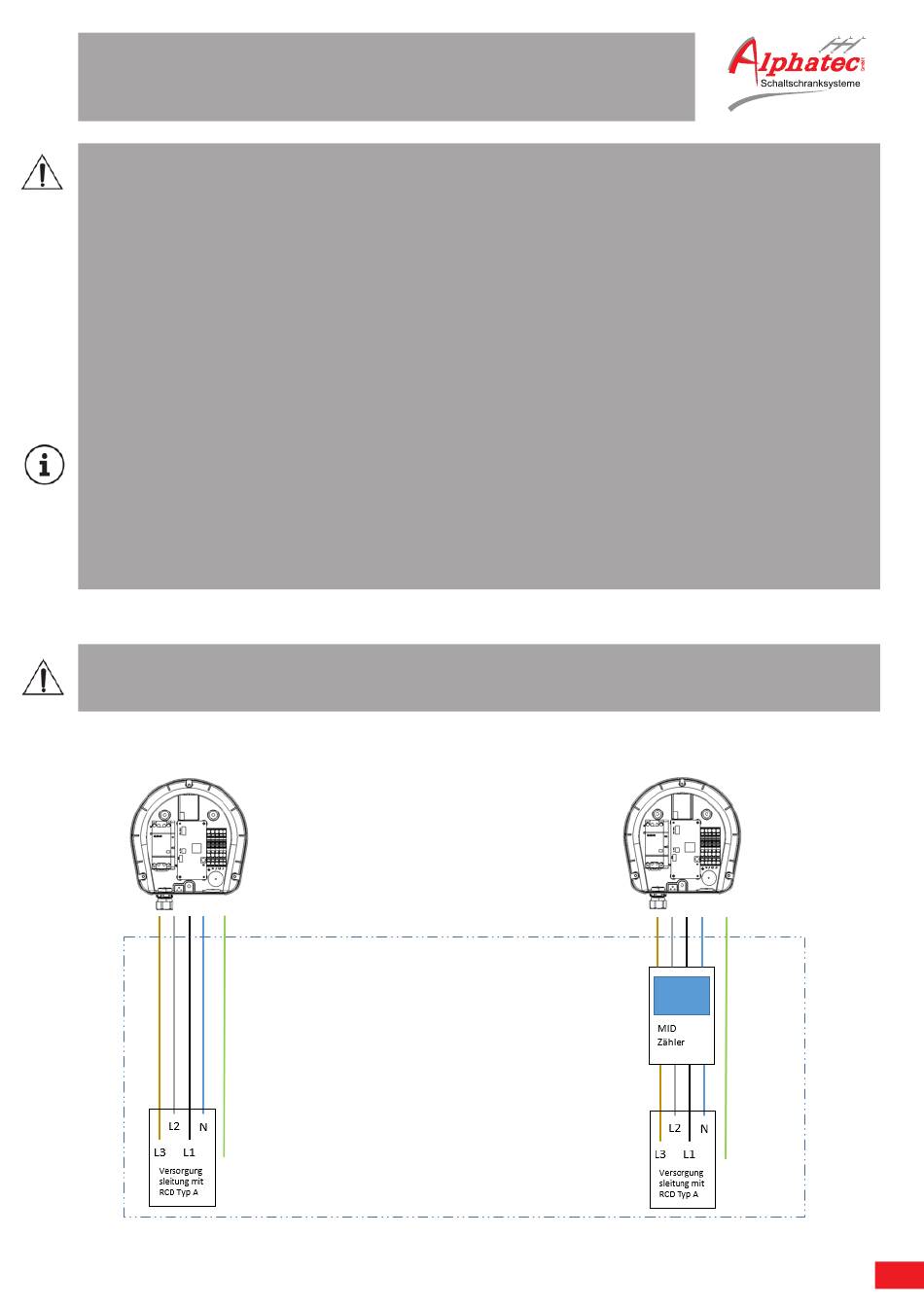

Bei Installation an einer Haushaltssteckdose ist der Zuleitungsquerschnitt zu beachten
mit RCD (FI)
Alternativ:
RCBO
TypA/3ph 16A,
C Typ
Technische Änderungen unter Vorbehalt | Stand 02/2021 | DB9.0029
mit RCD (FI) + MID Zähler
