Seite 14
V :
ORBEREITUNG
Bevor Sie das Gerät befestigen können, müssen Sie zunächst die
Bohrlöcher in einer senkrecht stehenden Montagefläche anbringen
und die mitgelieferten Dübel darin einsetzen.
Für den Anschluss des Multischalters an Koaxialkabel müssen Sie
diese zunächst mit F-Steckern (F-Connectoren 75 Ohm) versehen.
F-Stecker sind in verschiedenen Ausführungen lieferbar, so dass
der direkte Anschluss unterschiedlicher Kabeldurchmesser möglich
ist. Bild 2 zeigt eine Übersicht zur Verkabelung der Eingangsbuch-
sen.
:
HINWEIS
Bitte achten Sie bei der Montage der F-Stecker
darauf, das der Innenleiter des Koaxialkabels nicht zu weit aus
dem Stecker herausragt. Es besteht sonst die Gefahr, Bauteile
im Inneren des Multischalters zu beschädigen.
A

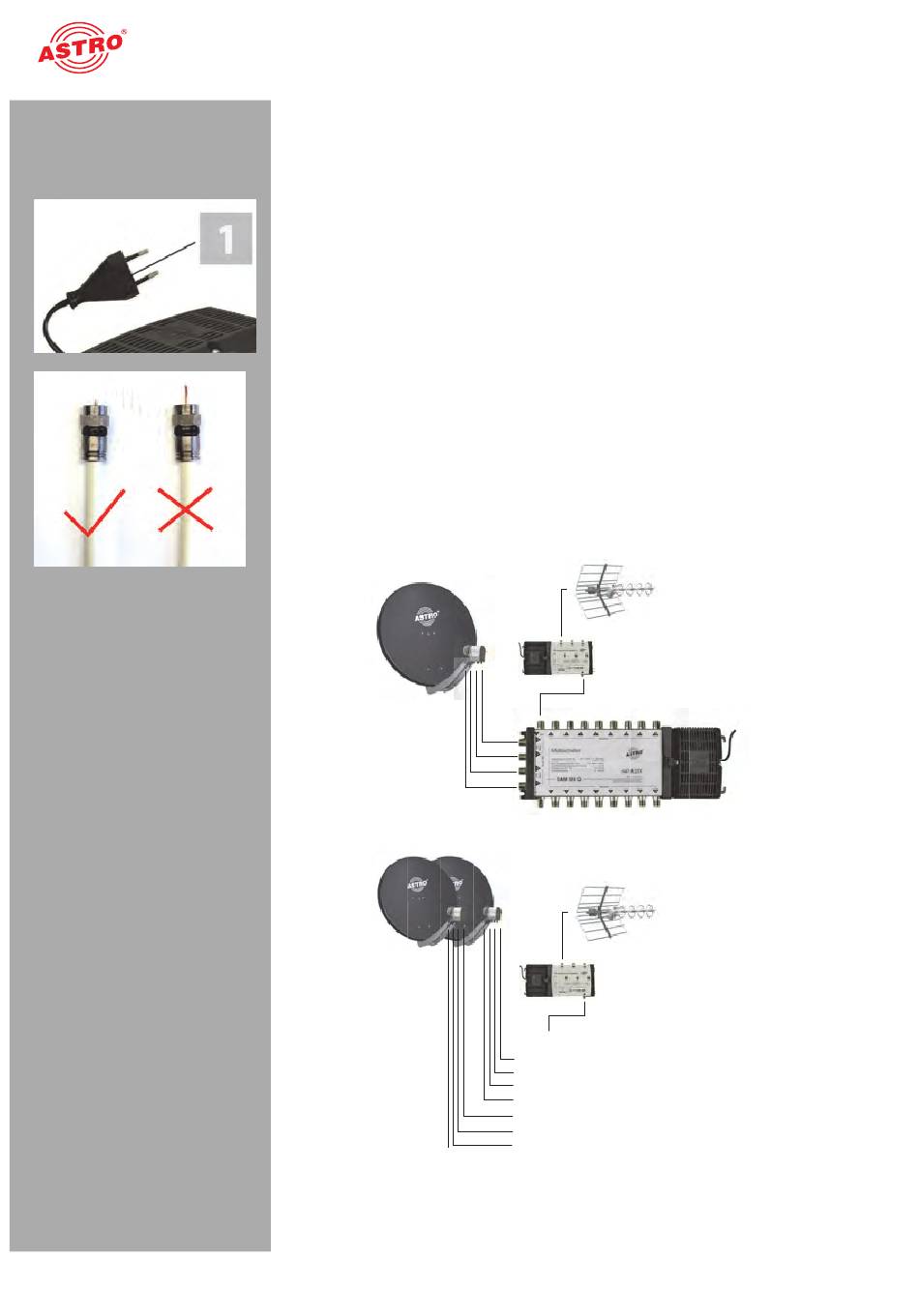

Bild 2: Anschlussbeispiele mit terrestrischer Antenne und SAT-LNBs
Montieren und Anschließen
UX 5 LTE
terr. Mehrbereichsantenne
HM 334
Mehrbereichsverstärker
SAM 516
B
UX 5 LTE
terr. Mehrbereichsantenne
HM 334
Mehrbereichsverstärker
Betriebsanleitung SAM Q -
Montieren und Anschließen
Version 09-2020A
