Inhaltszusammenfassung für ASTRO SAM Q 56
- Seite 1 Version 09-2020A...
-
Seite 2: Bevor Sie Das Gerät In Betrieb Nehmen
PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Inhaltsübersicht Verwendete Symbole und Konventionen......Seite 04 Bestimmungsgemäßer Gebrauch........Seite 05 Zielgruppen dieser Anleitung..........Seite 05 Gerätebeschreibung............Seite 06 Wichtige Sicherheitshinweise..........Seite 07 Garantiebedingungen............Seite 10 Leistungsbeschreibung............Seite 11 Entsorgen................Seite 11 Anschlussübersicht.............Seite 12 Montieren und Anschließen..........Seite 14 Fehler suchen..............Seite 16 Warten und Instandsetzen...........Seite 16 Technische Daten..............Seite 17 Betriebsanleitung SAM Q - Version 09-2020A Seite 3... -
Seite 4: Verwendete Symbole Und Konventionen
Verwendete Symbole und Konventionen Verwendete Symbole und Konventionen In dieser Anleitung verwendete Symbole Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Spannung und bei nicht beachten der Hinweise in dieser Anleitung besteht. -
Seite 5: Bestimmungsgemäßer Gebrauch
Gewährleistung durch den Hersteller. Zielgruppen dieser Anleitung Installation, Konfiguration und Inbetriebnahme Zielgruppe für die Installation und Inbetriebnahme von ASTRO- Multischaltern sind qualifizierte Fachkräfte, die aufgrund ihrer Ausbildung in der Lage sind, die auszuführenden Arbeiten gemäß EN 60728-11 und EN 60065 auszuführen. Nicht qualifizierten Personen ist es nicht erlaubt, das Gerät zu installieren und in... -
Seite 6: Gerätebeschreibung

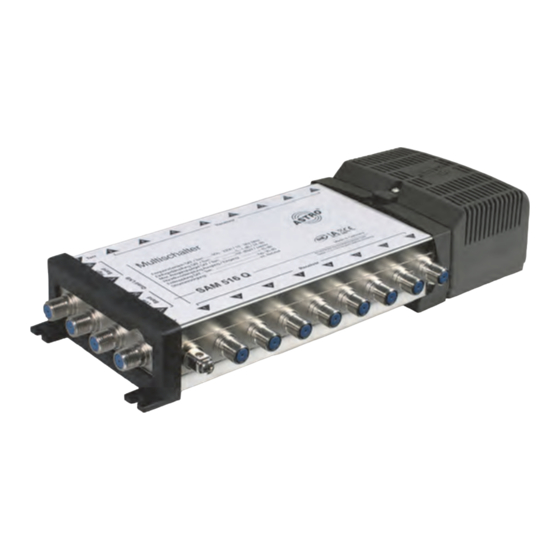

Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Multischalter SAM Q Befestigungsschrauben mit Dübel Betriebsanleitung [1] Netzkabels [2] Verschraubung der Netzteilab- deckung Bild 1: SAM Q (Typ 516) Die Multischalter der SAM Q Serie besitzen eine CE-Kennzeich- nung. -
Seite 7: Wichtige Sicherheitshinweise
Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. - Seite 8 Wichtige Sicherheitshinweise Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät nur an senkrechten Flächen montiert werden. Dabei muss der Anschluss für das Netzteil nach rechts zeigen. Der Montageuntergrund sollte eben und schwer entflammbar sein. Betriebsposition: Gerät senkrecht, mit Netzteilausgang rechts. ...
- Seite 9 Wichtige Sicherheitshinweise Befolgen Sie auch alle anwendbaren nationalen Sicherheits- vorschriften und Normen. Durch übermäßige mechanische Belastung (z. B. Fall, Stoß, Vibration) können Isolierungen beschädigt werden, die dem Schutz vor der Netzspannung dienen. Durch hohe Überspannungen (Blitzeinschlag, Überspan- nungen im Stromnetz des Energieversorgers) können Isolie- rungen beschädigt werden, die dem Schutz vor der Netzspannung dienen.
-
Seite 10: Garantiebedingungen
Fehlfunktionen des Gerätes führen. Schließen Sie mitgelieferte Netzadapter nicht an andere Produkte an! Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Seite 10 Betriebsanleitung SAM Q -... -
Seite 11: Leistungsbeschreibung
Dieses Gerät ist nach seiner Verwendung entsprechend den aktu- ellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Betriebsanleitung SAM Q -... -
Seite 12: Anschlussübersicht
Anschlussübersicht Anschlussübersicht Anschlüsse der 5er Serie: [1] Terrestrischer Eingang [2] Receiverausgänge [3] Receiverausgänge [4] Erdungsklemme SAM 56 [5] LNB-Anschlüsse SAM 58 SAM 58 SAM 512 SAM 58 SAM 516 Seite 12 Betriebsanleitung SAM Q - Version 09-2020A... - Seite 13 Anschlussübersicht Anschlüsse des Typs SAM 98 Q: [1] Terrestrischer Eingang [2] Receiverausgänge [3] Receiverausgänge [4] Erdungsklemme [5] LNB-Anschlüsse SAM 98 Betriebsanleitung SAM Q - Version 09-2020A Seite 13...
-
Seite 14: Montieren Und Anschließen
Montieren und Anschließen Montieren und Anschließen ORBEREITUNG Bevor Sie das Gerät befestigen können, müssen Sie zunächst die Bohrlöcher in einer senkrecht stehenden Montagefläche anbringen und die mitgelieferten Dübel darin einsetzen. Für den Anschluss des Multischalters an Koaxialkabel müssen Sie diese zunächst mit F-Steckern (F-Connectoren 75 Ohm) versehen. F-Stecker sind in verschiedenen Ausführungen lieferbar, so dass der direkte Anschluss unterschiedlicher Kabeldurchmesser möglich ist. - Seite 15 Montieren und Anschließen Die Typen der 5er Serie eignen sich für den Einsatz in Empfangs- anlagen mit einem LNB. Der Typr 98 Q erlaubt zusätzlich den An- schluss eines zweiten LNBs im Multifeedbetrieb oder von zwei Parabol-Antennen mit je einem LNB. Um den Multischalter mit Koaxialkabeln zu verbinden, gehen Sie so vor: UFGABE...
-
Seite 16: Fehler Suchen
Prüfen Sie, ob der Anschluss der Koaxialkabel korrekt ist und keine Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden sind. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Warten und Instandsetzen ACHTUNG Bei Wartungs- und Instandsetzungsar- beiten müssen unbedingt die nachfolgenden Sicherheitshin- weise beachtet werden. -
Seite 17: Technische Daten
Technische Daten Technische Daten SAM 56 Q SAM 58 Q SAM 512 Q SAM 516 Q Bestellnummer 360 521 360 522 360 523 360 524 EAN-Code 4026187199258 4026187199265 4026187199272 4026187199289 Receiver-Ausgänge Eingänge 4 x SAT, 1 x terrestrisch SAT-Bereich Frequenzbereich [MHz] 950 - 2150 Maximaler Ausgangspegel... - Seite 18 Technische Daten SAM 98 Q Bestellnummer 360 525 EAN-Code 4026187199296 Receiver-Ausgänge Eingänge 8 x SAT, 1 x terrestrisch SAT-Bereich Frequenzbereich [MHz] 950 - 2150 Maximaler Ausgangspegel [dBμV] 101* Ebenenentkopplung [dB] Teilnehmerentkopplung [dB] Einfügedämpfung [dB] 3…2 Terrestrischer Bereich Frequenzbereich [MHz] 5 - 862 Teilnehmerentkopplung [dB] Einfügedämpfung...
- Seite 19 Technische Daten Betriebsanleitung SAM Q - Version 09-2020A Seite 19...
- Seite 20 © 2020 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
