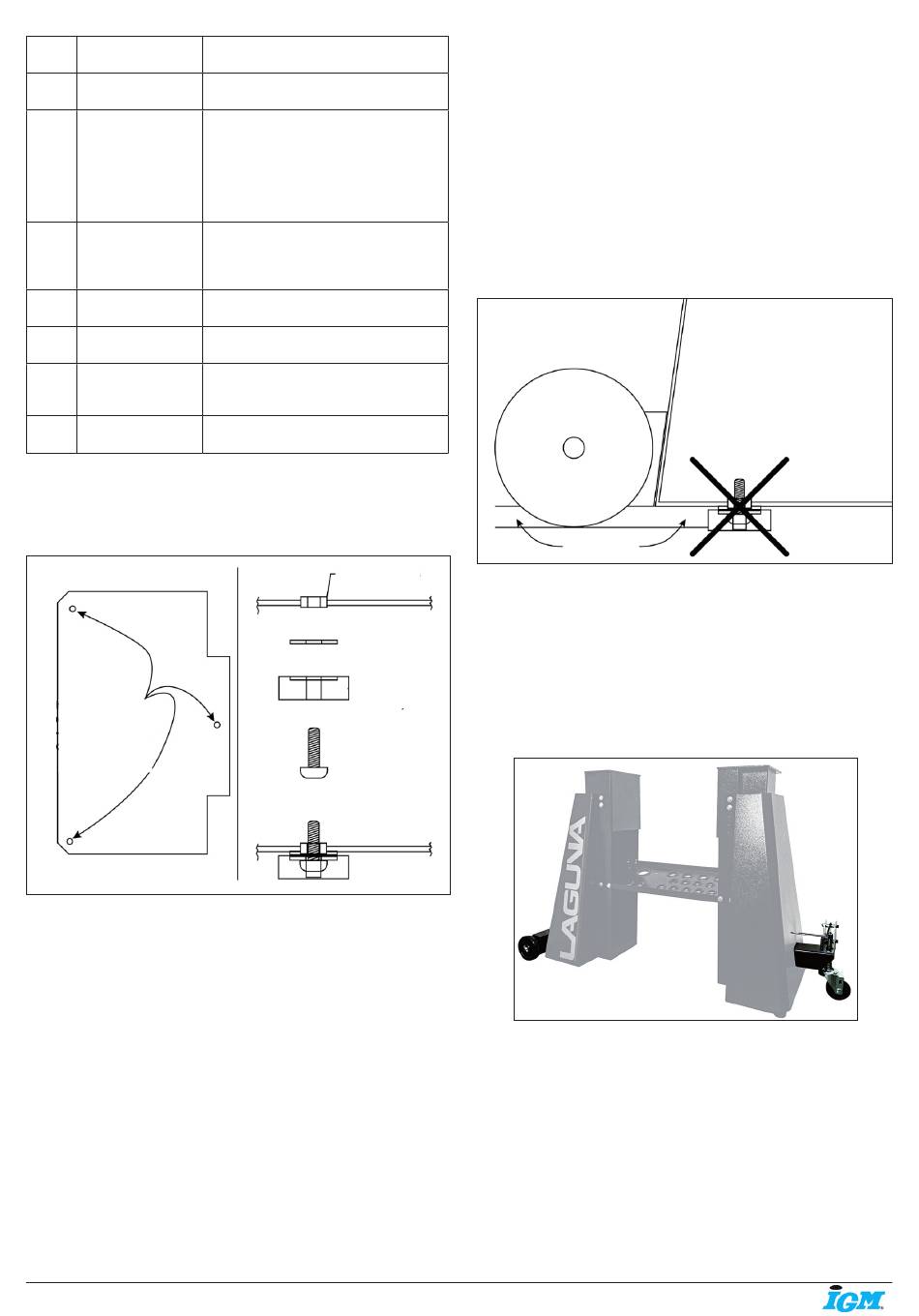

IGM LAGUNA Revo 1216 Gebrauchsanweisung Seite 79

Po- Nazwa
zycja
1 Regulowane części
stojaka
2 Noga podstawy
3 Półka na narzędzia
4 Gumowe nóżki /
śruby / podkładki
5 Śruby i podkładki
6 Śruby i podkładki
do montażu pod-
stawy
7 Śruby do zamoco-
wania tokarki
Sposób postępowania
1. Upewnij się, że tokarka jest odłączona od źródła zasilania i nie można
jej włączyć.
2. Usuń z tokarki gumowe nóżki. Razem będziesz mieć do dyspozycji 6
gumowych nóżek, 6 śrub i 6 podkładek.
3. Przykręć gumowe nóżki (pozycja 4) do nóg tokarki (pozycja 2).
Umieszczenie
trzech
gumowych
podkładek na
podstawie.
4. Rozróżnij lewą i prawą stopę. Na każdej nodze znajdują się 4 otwory,
które są przeznaczone do zamocowania półki. Górne otwory muszą
być skierowane do tyłu maszyny, natomiast dolne otwory muszą być
skierowane w stronę obszaru roboczego. Zamontuj półkę w kierunku
obszaru roboczego.
5. Zamontuj półkę we właściwym kierunku (pozycja 3). Krawędź półki
nie powinna być widoczna. Na rysunku L017 półka jest odwrócona.
Prawidłowo zamontowana półka powinna mieć największy otwór (na
płycie czołowej) u dołu po lewej stronie w kierunku operatora maszyny.
6. Połącz ze sobą nogi podstawy i półkę na narzędzia. Użyj do tego 8
śrub i podkładek (pozycja 6). Po zakończeniu montażu należy zawsze
dokręcić wszystkie śruby.
TIP Podstawa nie będzie stabilna, dopóki tokarka nie zostanie do niej
przymocowana. Po zamocowaniu tokarki i wybraniu odpowiedniej
wysokości stojak będzie stabilny.
7. Przykręć regulowane części stojaka (pozycja 1) do nóg za pomocą
pozostałych śrub i podkładek (pozycja 6). Po zakończeniu montażu
należy zawsze dokręcić wszystkie śruby. TIP Ostateczną wysokość
najłatwiej ustawić od razu. W razie potrzeby można ją później zmienić.
8. Ostrożnie dokręć śruby mocujące tokarkę (pozycja 7). Śruby te
zapobiegają wyciągnięciu tokarki przy późniejszej zmianie wysokości.
9. Z pomocą drugiej osoby postaw tokarkę na podstawie. Zamontuj
tokarkę do podstawy. UWAGA! Jedna osoba powinna nadzorować
www.igmtools.pl
Opis
Część między nogami podstawy a to-
karką. Umożliwia regulację wysokości.
Stalowa noga podstawy. Posiada wstęp-
nie nawiercone otwory przeznaczone do
zamocowania tokarki. TIP Nogi nie są
takie same! Otwory do montażu półki na
narzędzia nie znajdują się na tej samej
wysokości. Dolne otwory muszą znajdo-
wać się z przodu.
Przyczynia się do utrzymania stabilizacji
stojaka. Służy do przechowywania 13
dłut / narzędzi oraz innych przyrządów
tokarskich.
Dla nóg podstawy w celu zmniejszenia
wibracji.
Służą do przymocowania tokarki do
podstawy.
Do montażu podstawy (półek i nóg).
Do zamocowania tokarki do stojaka.
spawana
nakrętka
podkładka
Gumowa podkładka
(podkładka jest już
w zestawie)
śruba
Rys. 27
stabilne położenie tokarki, a druga dokręcać śruby z podkładkami (pozycja
5).
10. Dokręć wszystkie śruby.
11. Dla własnego bezpieczeństwa zdejmij tokarkę z podstawy, jeśli chcesz
zmienić wysokość.
12. Nie dokręcaj zbyt mocno śrub, ponieważ może to spowodować
zniszczenie gwintu.
WAŻNE: Jeśli tokarka nie znajduje się w poziomej pozycji
1. Sprawdź, jeśli tokarka jest prawidłowo zamontowana.
2. Upewnij się, że podłoga jest równa.
3. Poluzuj wszystkie 16 śrub (pozycja 6), które mocują regulowane części
stojaka i półkę na narzędzia.
4. Ponownie dokręć śruby.
WAŻNE: Jeśli korzystasz z mobilnej podstawy, usuń 2 gumowe nóżki,
które znajdują się najbliżej stacjonarnych kółek podstawy mobilnej.
Stacjonarne koła
Identyczne
odstępy
FAQ
P: Jaki jest zakres wysokości podstawy?
Odp.: Podstawę Revo 1216 można ustawić na 7 różnych poziomach
wysokości od 990 mm (39 „) do 1143 mm (45").
P: Czy mobilna podstawa jest również elementem podstawy?
Odp .: Nie, podstawa wyposażona jest w standardowe gumowe podkładki.
IGM LAGUNA Podstawa mobilna dla 1412-14BX-1216
Kod: 151-1412MBA
Kompatybilność: 151-1216STA, 151-1412, 151-14BX
-79-
USUŃ GUMOWE
PODKŁADKI Z PODSTAWY
Rys. 28
Rys. 29
