IGM LAGUNA Revo 1216 Gebrauchsanweisung Seite 38

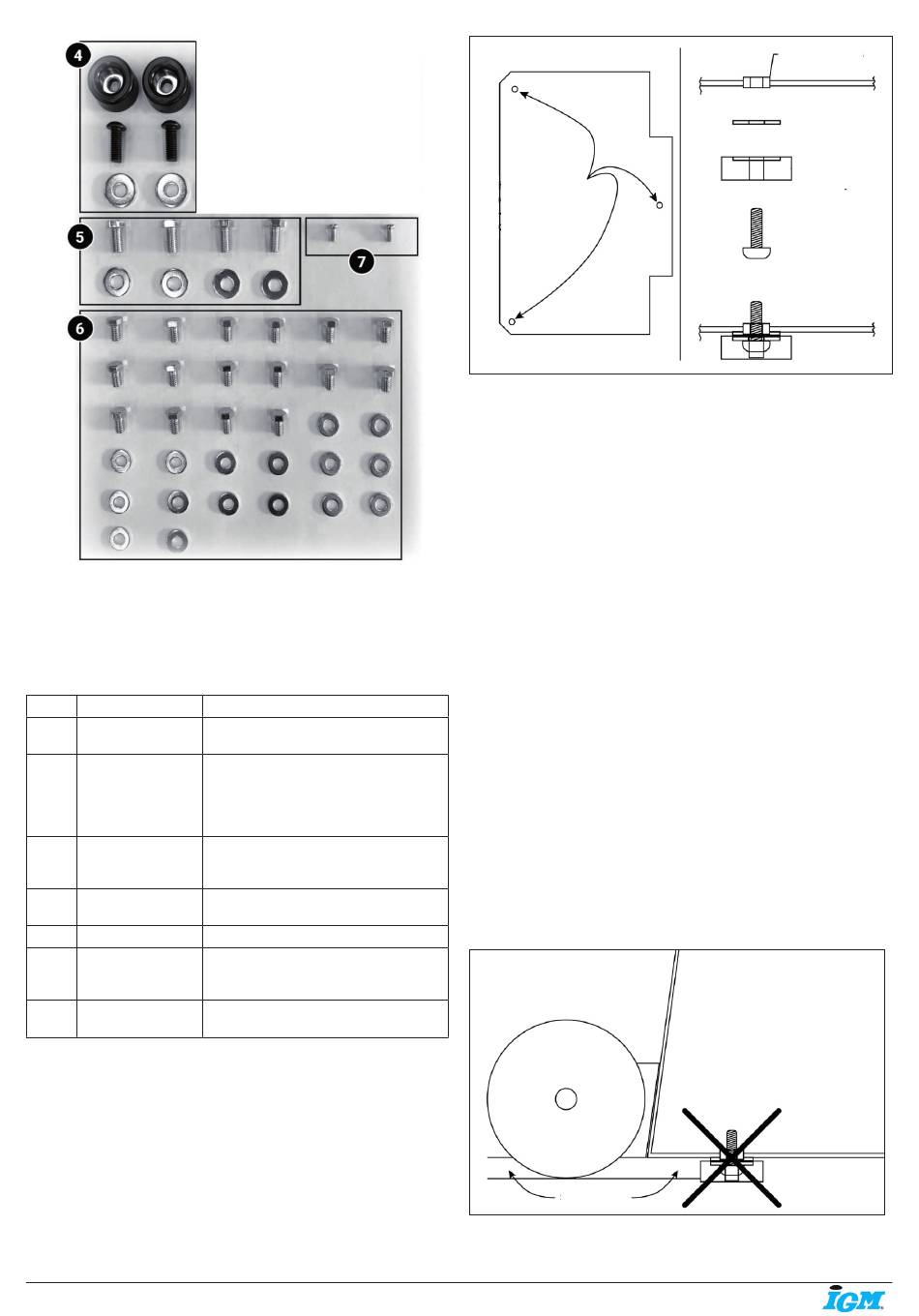

Obr. 26: Seznam součástek Podstavce pro soustruh Revo 1216.
(1) Nastavitelné části stojanu. (2) Noha podstavce. (3) Polička na
nářadí. (4) Gumové nohy, šrouby a podložky. (5) Šrouby a podložky
pro upevnění soustruhu. (6) Šrouby a podložky pro montáž. (7)
Šrouby pro nastavení výšky.
Poz. Název
1 Nastavitelné části
stojanu
2 Noha podstavce
3 Polička na nářadí
4 Gumové nohy /
šrouby / podložky
5 Šrouby a podložky
6 Šrouby a podložky
pro montáž pod-
stavce
7 Šrouby k zajištění
soustruhu
Postup
1. Ujistěte se, že je soustruh odpojen a nelze jej zapnout.
2. Odstraňte gumové nohy ze soustruhu. Dohromady budete mít 6
gumových nohou, 6 šroubů a 6 podložek.
3. Přišroubujte gumové nohy(pozice 4) k nohám soustruhu (pozice 2).
www.igm.cz
Obr. 26
Popis
Část mezi nohami podstavce a soustru-
hem. Umožňuje nastavit výšku.
Noha podstavce z oceli. Má předvrtané
otvory pro upevnění soustruhu. TIP
Nohy nejsou stejné! Otvory pro montáž
poličky na nářadí nejsou ve stejné výš-
ce. Níže položené díry musí být vpředu.
Lépe stabilizuje stojan. Slouží k odložení
13 dlát/nářadí a ostatních nástrojů sou-
struhu.
Pro nohy podstavce ke snížení vibrací.
K upevnění soustruhu na podstavec.
K montáži podstavce (poličky a nohou).
K zajištění soustruhu ke stojanu.
Umístění tří
gumových
podložek na
podstavci.
4. Rozlište levou a pravou nohu. Na každé noze jsou 4 díry pro
namontování poličky. Horní otvory musí směřovat k zadní části stroje,
dolní díry naopak k pracovnímu prostoru. Poličku namontujte směrem k
pracovnímu prostoru.
5. Poličku namontujte správným směrem (pozice 3). Okraj poličky
by neměl být viditelný. Na obrázku L017 je polička naruby. Správně
namontovaná polička by měla mít největší otvor (na lícní desku) vlevo
dole směrem k obsluze stroje.
6. Přimontujte k sobě nohy podstavce a poličku na nářadí. K tomu použijte
8 šroubů a podložek (pozice 6). Vždy dotáhněte všechny šrouby až na
konci montáže. TIP Podstavec nebude stabilní, dokud na něj nebude
připevněný soustruh. Po připevnění soustruhu a zvolení dané výšky bude
stojan velmi stabilní.
7. Přišroubujte nastavitelné části stojanu (pozice 1) k nohám pomocí
zbývajících šroubů a podložek (pozice 6). Vždy dotáhněte všechny šrouby
až na konci montáže. TIP Konečnou výšku je nejlehčí nastavit ihned.
Změnit ji lze i později.
8. Opatrně zašroubujte šrouby k zajištění soustruhu (pozice 7). Tyto
šrouby zabrání vytáhnutí soustruhu při pozdější změně výšky.
9. S pomocí druhé osoby umístěte soustruh na podstavec. Přimontujte
soustruh k podstavci. POZOR! Jedna osoba by měla dohlížet na stabilní
pozici soustruhu, zatímco druhá přišroubuje šrouby s podložkami (pozice 5).
10. Utáhněte všechny šrouby.
11. Pro vlastní bezpečí sundejte soustruh z podstavce, pokud chcete
změnit výšku.
12. Šrouby příliš neutahujte, můžete tím strhnout závit.
DŮLEŽITÉ: Pokud soustruh není ve vodorovné poloze
1. Ověřte, zda je soustruh správně přimontován.
2. Ověřte, zda je podlaha rovná.
3. Uvolněte všech 16 šroubů (pozice 6) držící nastavitelné části stojanu a
poličku na nářadí.
4. Šrouby znovu utáhněte.
DŮLEŽITÉ: Pokud používáte Mobilní podstavec, odstraňte 2 gumové
nohy, které jsou nejblíže stacionárním kolům mobilního podstavce.
Stacionární kola
Stejné mezery
-38-
navařená
matice
podložka
Gumová podložka
(podložka je již
součástí)
šroub
Obr. 27
ODSTRAŇTE GUMOVÉ
PODLOŽKY ZE ZÁKLADNY
Obr. 28
