Kézbesítés
Valószínű, hogy az Ön gépe harmadik fél segítségével lesz szállítva. A
gép kicsomagolása előtt ellenőrizni kell a csomagolást, a gépvezetője
által átadott számlát illetve a szállító okmányokat. Győződjön meg
arról, hogy nincs látható sérülés a csomagoláson vagy a gépen. Ha a
szállítás következtében sérülések történtek, rögzítse az egyes károkat
a szállítólevelen, vagy ne vegye át a szállítmányt. Rögtön hívja fel az
üzletet, ahol a gépet vásárolta.
1. Sohase vegye át azt a csomagot, amely sérült, vagy részben sérült, a
szállító társaság és az eladó értesítése nélkül.
Az állvány kicsomagolása
A gépet figyelmesen csomagolja ki és szedje ki az összes alkatrészt.
Kicsomagolási követelmények:
1. Legyen figyelmes a doboz vágásakor. A túl mély vágás megsértheti a
gép felületét.
2. Mielőtt elkezdené a gép beállítását, gondoskodjon a megfelelő
szerszámokról.

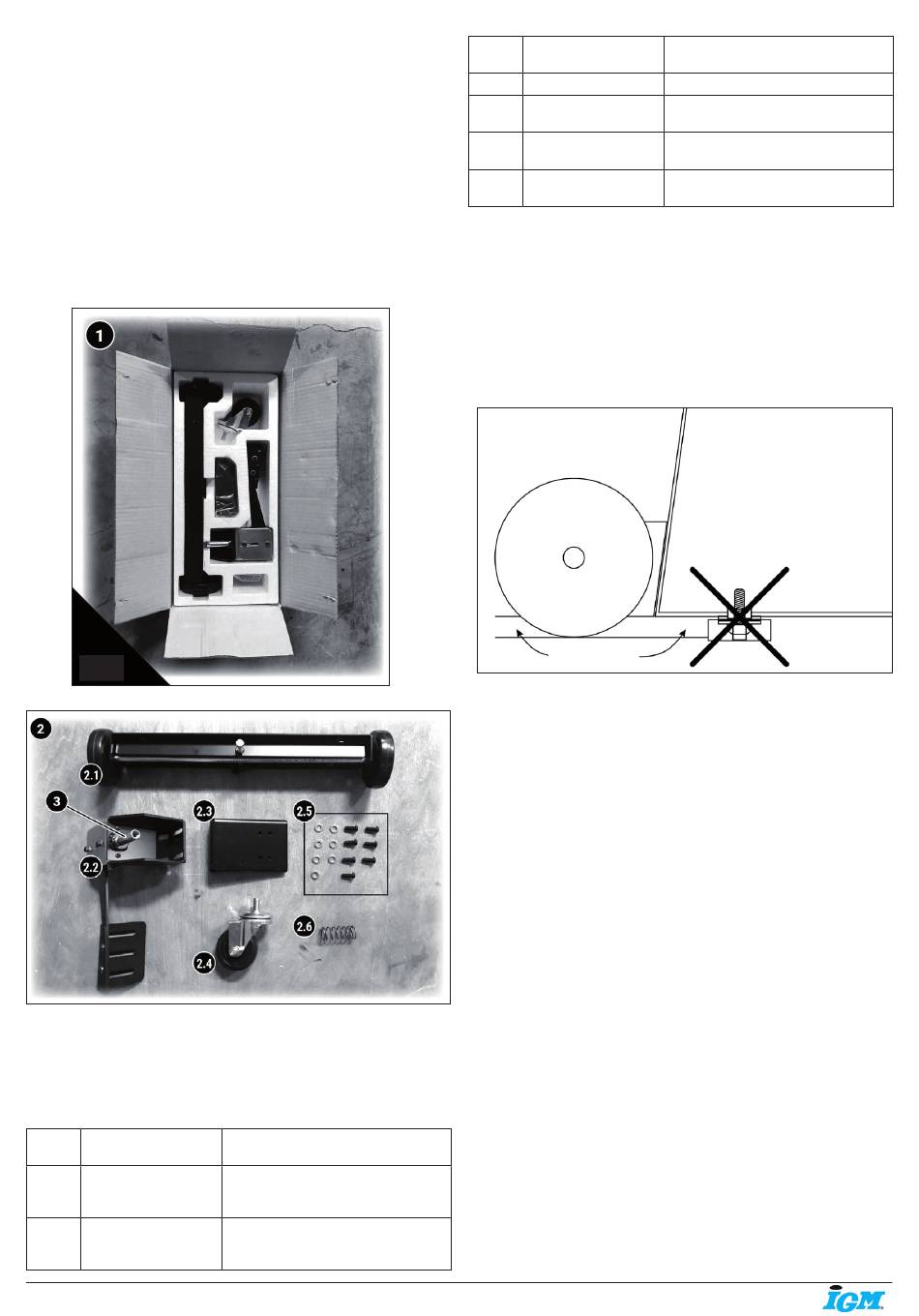

32. ábra: Kicsomagolás (1) A doboz tartalma. (2) A kicsomagolt
doboz tartalma. (2.1) Nem elforduló kerék (2.2) Pedál (2.3) Támasztó
lemez (2.4) Kerék (2.5) Csavarok és alátétek (2.6) A pedál rugója (3)
Forgó tengely.
Az alkatrészek listája
Pozí- Megnevezés
ció
2.1 Nem elforduló kerék
2.2 Pedál
www.igmtools.hu
31. ábra
32. ábra
Ismertetés
A bal illetve a jobb oldalra lehet
felszerelni. Úgy kell elhelyezni, hogy
a pedálra lépéskor megemeli a gépet.
A bal illetve a jobb oldalra lehet
felszerelni. Úgy kell elhelyezni, hogy
a pedálra lépéskor megemeli a gépet.
2.3 Támasztó lemez
2.4 Forgó kerék
2.5 Csavarok és alátétek
2.6 A pedál rugója
3 Forgó tengely
Menete
Szükséges szerszám:imbuszkulcs, villáskulcs
A nem elforduló kerék felszerelése
1. Győződjön meg arról, hogy a gép le van csatlakoztatva a
feszültségforrásról, és hogy nem lehet bekapcsolni.
2. Szerelje fel a nem elforduló kereket (2.1 poz.) az állvány bal vagy
jobb oldalára 2 db csavar és alátét segítségével (2.5 poz.). TIPP: A saját
belátása szerint válassza ki az oldalt kerék felszerelésére. A többség az
elforduló kereket a jobb oldalra, a nem elfordulót a baloldalra szereli.
3. Távolítsa el a 2 db gumi alátétet, amelyek a legközelebb vannak a nem
elforduló kerékhez.
4. Ellenőrizze, hogy a kerék érintkezik -e a padlóval és hogy a megfelelő
magasságra van beállítva.
Nem elforduló kerék
Megegyező rések
Az elforduló kerék felszerelése
Az elforduló kereket a következő sorrendeben kell felszerelni: támasztó
lemez, az állvány lába, pedál. Csavarja be a csavarokat a lemezbe (2.3
poz.). A támasztó lemezt a másik kerékre kell felszerelni, amelyiken nincs
felszerelve a nem elforduló kerék.
5. Helyezze az elforduló tengelyre (3. poz) a rugót (2.6 poz). Csavarja fel
a kereket (2.4 poz) a tengelyre.
6. A kulcs segítségével húzza meg.
7. Lazítsa meg a pedált.
8. Helyezzen egy csavart a pedál furatába.
9. Csavarozza össze a támasztó lemezt, az állvány lábát és a pedált. A
csavart kézzel húzza meg.
10. A többi csavart is csak kézzel húzza meg (2.5 poz.). TIPP Egy
csavarral több van a csomagolásban.
11. Amikor a pedál szabad helyzetben van, az elforduló kerék és a gumi
alátétek egy magasságban lesznek. Majd húzza meg az összes csavart.
GyIK
Kérdés: A mobilis állvány befolyásolja-e az esztergagép magasságát?
Felelet: Nem, a nem elforduló kerék mindig a padlón van, de egy szinten
a pedállal. Ha rálép a pedálra, az esztergagép a kerékre támaszkodik és
szabadon lehet mozgatni. A pedál felszabadításával a gép újból a padlóra
kerül.
IGM LAGUNA Revo 1836 -1412 -4BX-18BX halogén lámpa
Kód: 151-1836L
Kompatibilitás: 151-1836, 151-18BX, 151-1216, 151-1412, 151-14BX
L-tartószár a lámpa rögzítésére az orsópálca hátulsó részéhez, nem
része a lámpa készletének, a beszerzési lehetőségekről az eladójánál
érdeklődjön.
-66-
A pedállal ellátott kerékre van
felszerelve (belül).
A pedálra van felszerelve (2.2)
Csavarok és alátétek a kerekek
felszerelésére az állványra
Az elforduló kerék és a pedál közé
kerül beszerelésre (2.4)
Tengely, amelyre a rugó (2.6) és az
elforduló kerék (2.4) lesz felszerelve.
Távolítsa el a gumialátétet az
alapzatról
