Postup
Potřebné nástroje: inbusový klíč, oboustranný klíč
Montáž neotočných kol
1. Ujistěte se, že je soustruh odpojen a nelze jej zapnout.
2. Přimontujte stacionární kola (pozice 2.1) buď k levé nebo pravé straně
podstavce pomocí 2 šroubů a podložek (pozice 2.5). TIP Podle svého
uvážení vyberte vhodnější stranu pro montáž stacionárních kol. Většinou
je vhodné mít otočné kolo na pravé straně a stacionární kola na levé
straně.
3. Odstraňte 2 gumové podložky, které jsou nejblíže stacionárním kolům.
4. Ověřte, že se kola dotýkají podlahy a že jsou ve stejné výšce.
Stacionární kola
Stejné mezery
Montáž otočného kola
Montáž otočného kola se provede v následujícím pořadí: opěrná deska,
noha podstavce, pedál. Zašroubujte šrouby do opěrné desky (pozice
2.3). Opěrná deska se přimontuje zevnitř druhé nohy, na které nejsou
stacionární kola.
5. Vložte pružinu (pozice 2.6) na otočnou nápravu (pozice 3). Zašroubujte
otočné kolo (pozice 2.4) na nápravu.
6. Utáhněte otočné kolo pomocí oboustranného klíče.
7. Uvolněte pedál.
8. Vložte jeden šroub do díry na pedálu.
9. Spojte opěrnou desku, nohu podstavce a pedál dohromady. Utáhněte
rukou.
10. Utáhněte rukou i zbývající šrouby (pozice 2.5). TIP Jeden šroub je
dodáván navíc.
11. Když je pedál ve volné poloze, bude otočné kolo přibližně ve stejné
výšce jako gumové podložky podstavce. Utáhněte všechny šrouby.
FAQ
Ot: Ovlivňuje mobilní podstavec výšku soustruhu?
Od: Ne, stacionární kola budou vždy ležet na podlaze, ale na stejné
úrovni jako pedál. Pokud sešlápnete pedál, soustruh se opře o kola a
bude možné s ním volně hýbat. Uvolněním pedálu se stroj opět položí na
podlahu.
IGM LAGUNA Halogenová lampa pro Revo1836-1412-14BX-18BX
Kód: 151-1836L
Kompatibilita: 151-1836, 151-18BX, 151-1216, 151-1412, 151-14BX
L-držák pro připojení světla k zadní části vřeteníku není součástí dodávky
světla, informujte se o možnostech u Vašeho dodavatele:
www.igm.cz

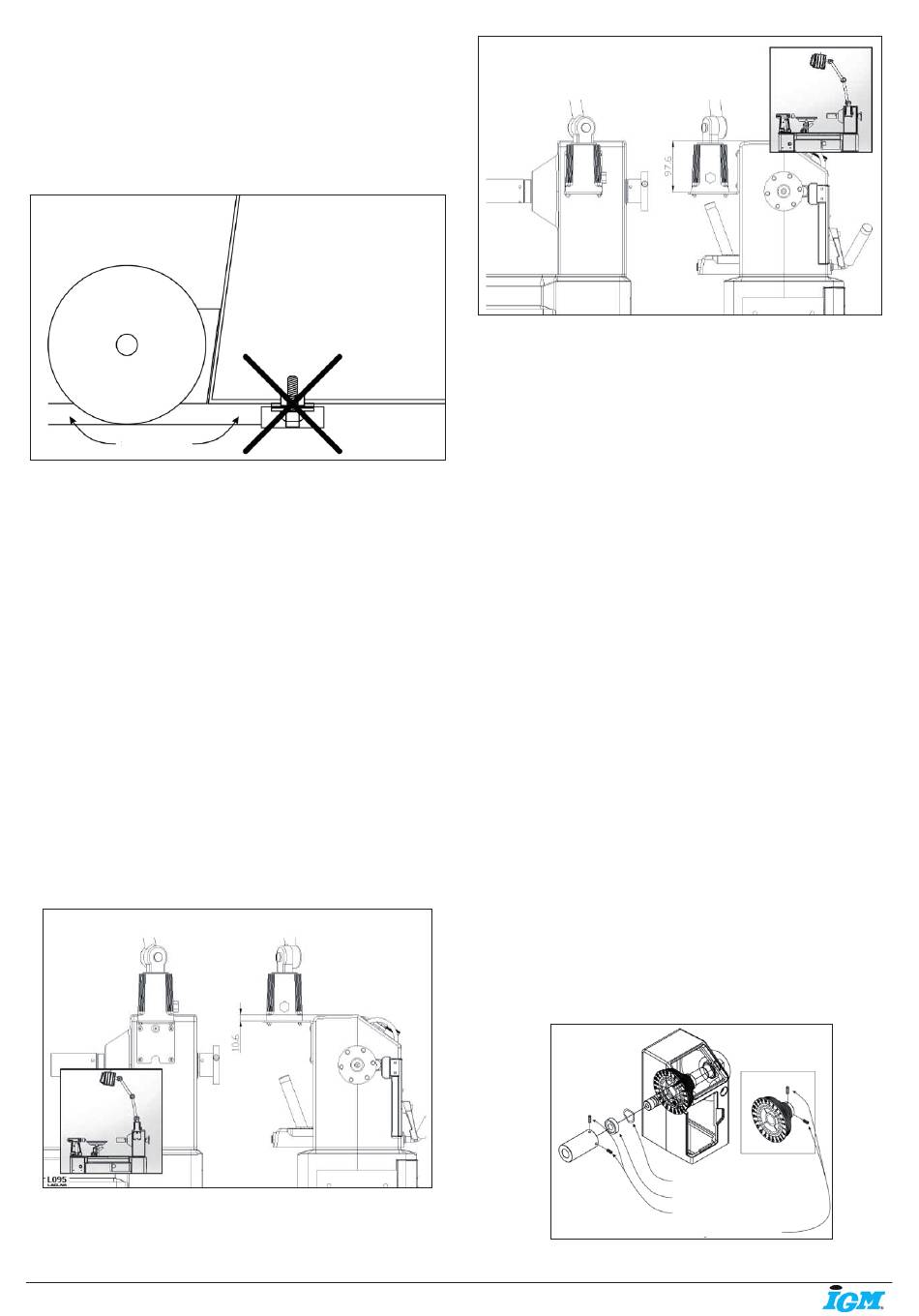

ODSTRAŇTE GUMOVÉ
PODLOŽKY ZE ZÁKLADNY
Obr. 33
Obr. 34
9. Údržba
VAROVÁNÍ! Před úpravou a údržbou stroje se ujistěte, že není připojen k
napájení.
VAROVÁNÍ! Pokud máte pochybnosti o popsaném postupu, vyhledejte
odbornou pomoc. Nepokoušejte se o žádný postup, který vám přijde
nebezpečný nebo ke kterému nemáte dostatečnou fyzickou způsobilost.
VAROVÁNÍ! Dbejte opatrnosti při vybalování stroje. Pásky jsou napnuté a
mohou způsobit zranění.
POZOR! Stroj je velice těžký. Ujistěte se, že pro sestavení soustruhu máte
dost lidí.
TIP Důsledkem důkladného testování mohou být v novém stroji nebo v
jeho okolí piliny.
Obecné pokyny
Udržujte stroj v čistotě. Po ukončení práce vždy stroj očistěte. Dřevo
je vlhké. Pokud neuklidíte z povrchu stroje piliny nebo hobliny, bude
korodovat. Doporučujeme používat pouze mazivo na bázi teflonu.
Obyčejný olej přitahuje prach a nečistoty. Teflonové mazivo má tendenci
vysychat a má menší tendenci k hromadění nečistot a pilin. Pravidelně
kontrolujte, zda jsou všechny šrouby a matice dotažené.
Hnací řemen
Hnací řemen by měl vydržet mnoho let (v závislosti na použití), je ovšem
třeba pravidelně kontrolovat jakékoliv trhliny nebo obecné opotřebení.
Najdete-li jakékoliv poškození, řemen vyměňte.
Ložiska
Všechna ložiska jsou utěsněna a nevyžadují žádnou údržbu. Pokud je
ložisko vadné, vyměňte jej.
Koroze
Soustruh je vyroben z oceli a litiny. Všechny nenatřené povrchy jsou
náchylné ke korozi, pokud nebudou chráněny. Pro ochranu doporučujeme
nanést na soustruh vosk nebo maziva na bázi teflonu.
Výměna řemene a ložisek
VAROVÁNÍ! Odpojte stroj od napájení!
TIP Šrouby příliš neutahujte, můžete tím strhnout závit.
TIP Odstraňte šrouby před demontováním řemene.
VAROVÁNÍ! Výměna řemene a ložisek je náročná. V případě potřeby
kontaktujte autorizovanou opravnu.
Odmontujte vřeteník vezměte jej do opravny.
1. Odpojte stroj od napájení.
2. Otevřete spodní kryt a uvolněte zámek pro napínání řemene.
3. Vyjměte řemen ze spodní řemenice.
-40-
Obr. 35
Vlnitá podložka
Zadní ložisko
Šrouby kliky pinoly
Šrouby řemenice
Obr. 36
