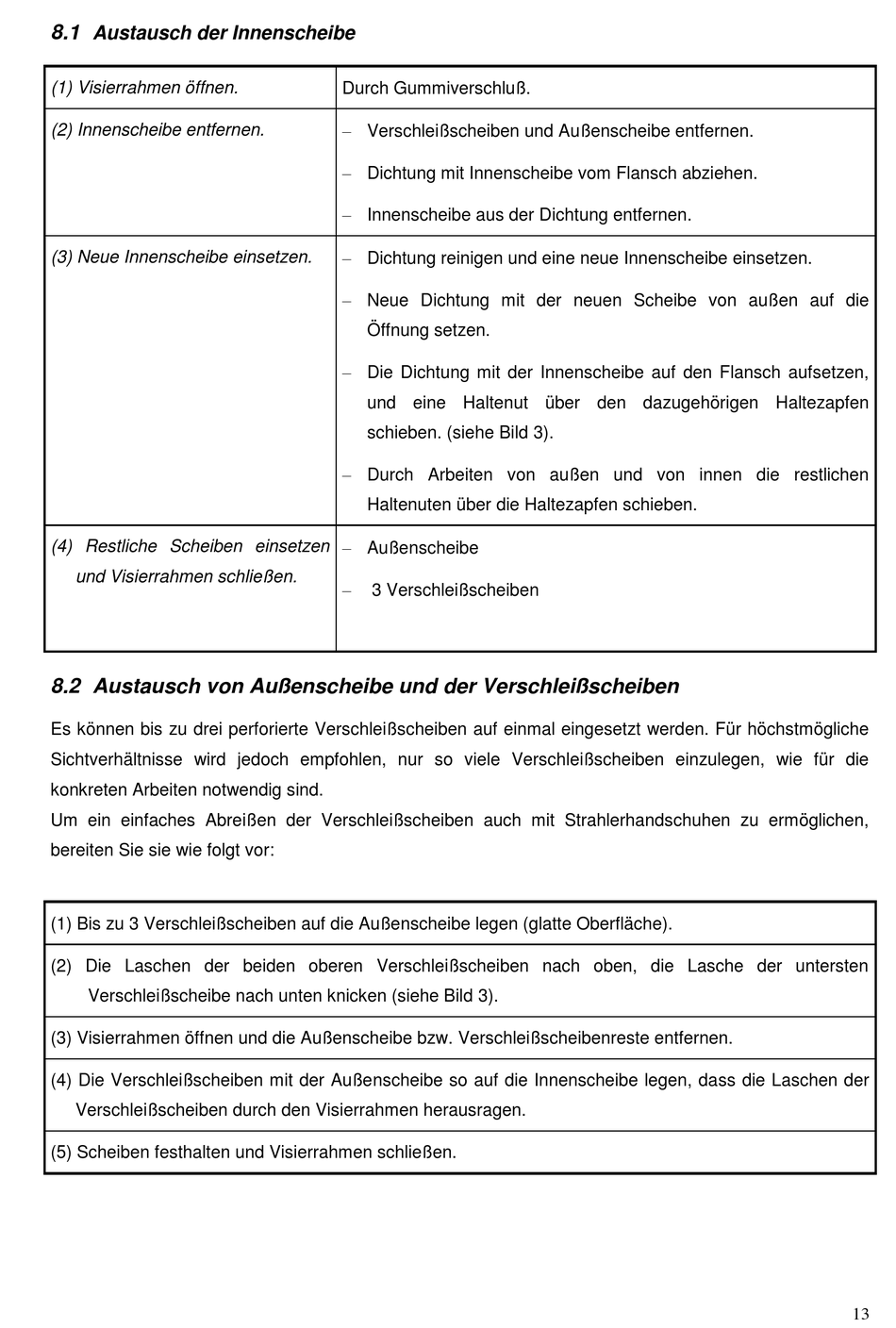

8.1
Austausch der Innenscheibe
(1) Visierrahmen öffnen.
(2) Innenscheibe entfernen.
(3) Neue Innenscheibe einsetzen.
(4) Restliche Scheiben einsetzen
und Visierrahmen schließen.
8.2 Austausch von Außenscheibe und der Verschleißscheiben
Es können bis zu drei perforierte Verschleißscheiben auf einmal eingesetzt werden. Für höchstmögliche
Sichtverhältnisse wird jedoch empfohlen, nur so viele Verschleißscheiben einzulegen, wie für die
konkreten Arbeiten notwendig sind.
Um ein einfaches Abreißen der Verschleißscheiben auch mit Strahlerhandschuhen zu ermöglichen,
bereiten Sie sie wie folgt vor:
(1) Bis zu 3 Verschleißscheiben auf die Außenscheibe legen (glatte Oberfläche).
(2) Die Laschen der beiden oberen Verschleißscheiben nach oben, die Lasche der untersten
Verschleißscheibe nach unten knicken (siehe Bild 3).
(3) Visierrahmen öffnen und die Außenscheibe bzw. Verschleißscheibenreste entfernen.
(4) Die Verschleißscheiben mit der Außenscheibe so auf die Innenscheibe legen, dass die Laschen der
Verschleißscheiben durch den Visierrahmen herausragen.
(5) Scheiben festhalten und Visierrahmen schließen.
Durch Gummiverschluß.
Verschleißscheiben und Außenscheibe entfernen.
Dichtung mit Innenscheibe vom Flansch abziehen.
Innenscheibe aus der Dichtung entfernen.
Dichtung reinigen und eine neue Innenscheibe einsetzen.
Neue Dichtung mit der neuen Scheibe von außen auf die
Öffnung setzen.
Die Dichtung mit der Innenscheibe auf den Flansch aufsetzen,
und eine Haltenut über den dazugehörigen Haltezapfen
schieben. (siehe Bild 3).
Durch Arbeiten von außen und von innen die restlichen
Haltenuten über die Haltezapfen schieben.
Außenscheibe
3 Verschleißscheiben
13
