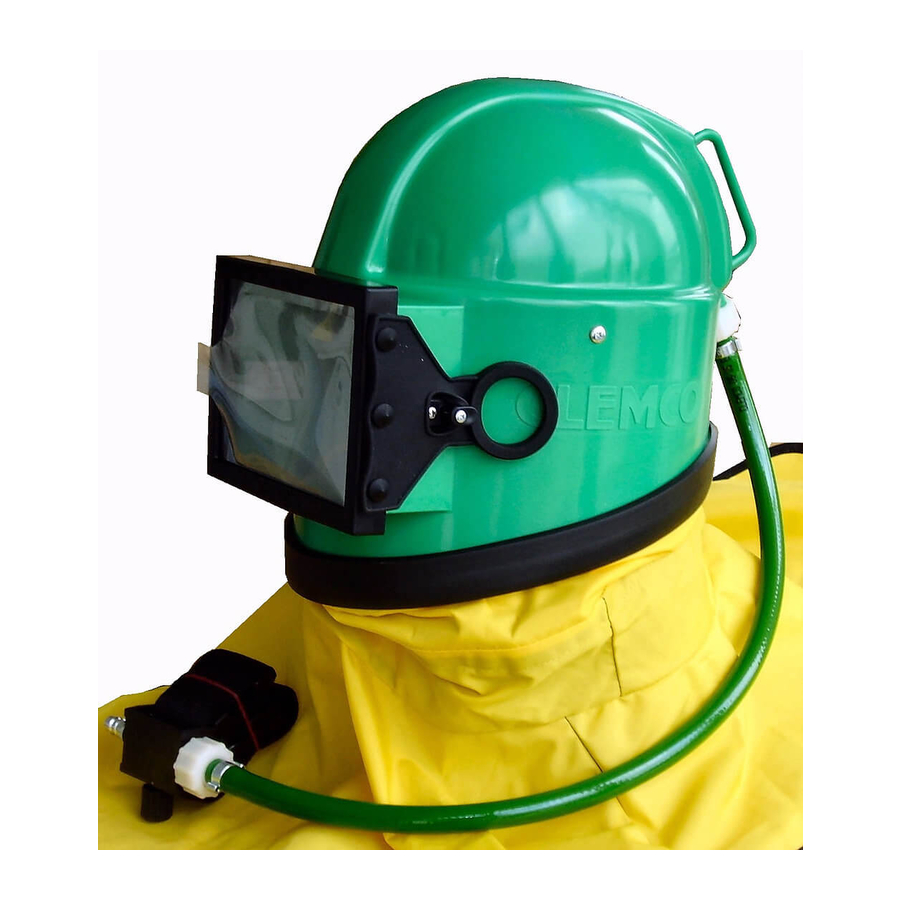

B E D I E N U N G S A N W E I S U N G STRAHLERSCHUTZHAUBE MODELL APOLLO 100 CE Druckluft-Schlauchgerät Clemco +49 (0) 8062 – 90080 International GmbH Carl-Zeiss-Straße 21 Tel.: 83052 Bruckmühl Mail: info@clemco.de Germany Web: www.clemco-international.com...
INHALTSVERZEICHNIS GELTUNGSBEREICH ANWENDUNGSBEREICH UND EINSCHRÄNKUNGEN Allgemeines - Toxische Staubvergiftungen Gehörschutz BESCHREIBUNG DER AUSRÜSTUNG VORBEREITUNG LUFTVERSORGUNG Luftqualität Luftvolumenstrom, Druck und Schlauchlängen BETRIEB EINSTELLUNGEN Justierung und Ersatz der Kopfhalterung INSTANDHALTUNG / TEILEAUSTAUSCH Austausch der Innenscheibe Austausch von Außenscheibe und Verschleißscheiben Austausch der Kopfhalterung Äußeres Cape Austausch der Halskrause Austausch des Visierrahmens...
2 Anwendungsbereich und Einschränkungen 2.1 Allgemeines Die Apollo 100 CE Strahlerschutzhaube wurde speziell für Strahlarbeiten entwickelt und zugelassen (MSHA-NIOSH und EN 271). Folgende Einschränkungen bzw. Hinweise sind zu beachten: -Die zugeführte Luft muss der EN 12021 entsprechen. -Die Strahlerschutzhaube ist für andere Arbeiten wie Schweißen oder Lackieren nicht geeignet.
2.2 - Toxische Staubvergiftungen Für Schutzkleidung vom Typ 1 und Typ 2, nach EN ISO 14877: 2002 (D) gilt: Forschungen haben potentielle Risiken der Bleivergiftung bei ungeschützten Strahlern und in der Umgebung arbeitenden Personen festgestellt, die durch bleihaltigen Strahlstaub verursacht werden. Dieser entsteht primär durch Entfernen von bleihaltigen Anstrichen.
Die Strahlerschutzhaube sollte niemals ohne befestigte Innenscheibe, Außenscheibe und den Verschleißscheiben benutzt werden! (3) Gurt. Luftregulierventil mit dem Gurt verbinden. Kupplung des Atemluftschlauches an den Lufteingang der Haube (4) Atemluftschlauch. schrauben. Andere Seite an das Luftregulierventil anschließen. Halten Sie die Strahlerschutzhaube niemals am Schlauch, sondern nur an der vorgesehenen Schlaufe (Beschädigung des Schlauches!).
Vor Inbetriebnahme der Haube lesen Sie die Bedienungsanweisung, alle Instruktionen und Aufkleber sowie Warnungen, die im Zusammenhang mit der Druckluftquelle stehen. Beachten Sie besonders die Aussagen/Warnungen des Kompressorherstellers über den Gebrauch des Kompressors. Bei einer Luftversorgung mit ölgeschmierten Kompressoren soll ein Kontrollgerät für hohe Temperaturen oder/und eine Alarmeinrichtung für Kohlenmonoxid benutzt werden.
Als Versorgungsschläuche zwischen Atemluftfilter und Regulierventil dürfen nur CE-geprüfte Schläuche mit Sicherheitskupplungen benutzt werden. (siehe Abschnitt 11: Ersatzteile) Die maximale Schlauchlänge zwischen Filter und Regulierventil am Helm beträgt 40 m. Sollten in Ausnahmefällen größere Längen benötigt werden, ist der Hersteller zu kontaktieren und geeignete Maßnahmen festzulegen.
Seite 9
Verbindungen. Strahlerschutzhaube aufsetzen (es sollte möglichst kein Strahlmittel (5) Ausrüstung anlegen. in das Innere der Haube gelangen). Kinnriemen und Halskrause in richtige Lage bringen. Cape runterziehen und auf jeder Seite mit jeweils zwei Gummibandverschlüssen unter den Armen verbinden. ...
100074) Bild 1a: Luftregulierventil neu Das Luftregulierventil von Clemco erlaubt es dem Strahler - während er die Strahlerhaube trägt - den Luftvolumenstrom durch Drehen des seitlichen Knopfes zu vergrößern oder zu reduzieren. Bei korrektem Anschluß an die Luftversorgung gestattet das Ventil ein Regulieren der Atemluft im Bereich von 160 l/min bis 400 l/min.
Folgende Schritte müssen bei der Einstellung der Kopfhalterung durchgeführt werden: Klettverschluß am Cape öffnen. (1) Cape entfernen. Cape-Ende bis zur Aussparung schieben. Ein Ende herausziehen und aus dem Capehalter schieben, bis es demontiert ist (siehe 8.4). (2) Kopfhalterung demontieren. Die 4 weißen Kunststoffaufhänger aus den keilförmigen Führungen der Innenschale nach außen drücken.
Austausch der Innenscheibe (1) Visierrahmen öffnen. Durch Gummiverschluß. Verschleißscheiben und Außenscheibe entfernen. (2) Innenscheibe entfernen. Dichtung mit Innenscheibe vom Flansch abziehen. Innenscheibe aus der Dichtung entfernen. Dichtung reinigen und eine neue Innenscheibe einsetzen. (3) Neue Innenscheibe einsetzen. ...
Bild 3: Austausch der Verschleißscheiben 8.3 Austausch der Kopfhalterung Vorgehensweise wie in 7.2 beschrieben (siehe auch Bild 2). 8.4 Äußeres Cape Bild 4: Demontage Cape Ist das Cape verschmutzt oder ein Auswechseln notwendig, kann es wie folgt ersetzt werden. (1) Klettverschluß am Cape öffnen. Siehe Bild 4.
Klettverschluß öffnen. (3) Cape montieren. Ein Ende an der Aussparung beginnend solange durch den Capehalter schieben, bis das gesamte Cape eingezogen ist (leichter durch Sprühen eines toxischen Silikonsprays in die Führung). (4) Klettverschluß am Cape Siehe Bild 4. schließen.
9.2 Äußeres Cape Das Cape kann in der Waschmaschine mit warmen Wasser und milden Waschmitteln gereinigt werden. Trocknen Sie die Sachen in einem Trockner bei der kleinsten einstellbaren Temperatur. Reinigen Sie das Cape nicht trocken. Die Demontage des Capes siehe 8.4. 9.3 Halskrause Um Schweiß...
Seite 16
90130 Luftschlauch 9 mm x 0,75 m mit Verschraubung 90331D Nyloncape A-50 u. A100 100042 Regulierventil neu 1000420 APOLLO 100 CE STRAHLERHAUBE APOLLO 100 CE KOMPLETT bestehend aus: -100419 Strahlerhaube mit Regulierventil und Cape -100421 Luftschlauch 9mm x 5 m mit Sicherheitskupplung 1000422 PAKET A-100 CE STRAHLERSCHUTZ-PAKET inkl.
Seite 17
(11) 90331D Nyloncape (13) 94260D Halskrause (15) 04370I Dichtung (6 Stück) (16) 01030D Verschraubung (17) 90084D 9 mm Schelle f. Luftschlauch (18) 90130D 9 mm x 0,75 m Luftschlauch kompl. (21) 10534I Capehalterung (22) 20975D Schale Strahlerschutzhaube (23) 100065 Gummiverschluß für Visier (25) 90733D Lasche A100 groß...
