Collegamento Idraulico; Collegamento Elettrico - Qlima SPHP 130 Gebrauchsanweisung

D

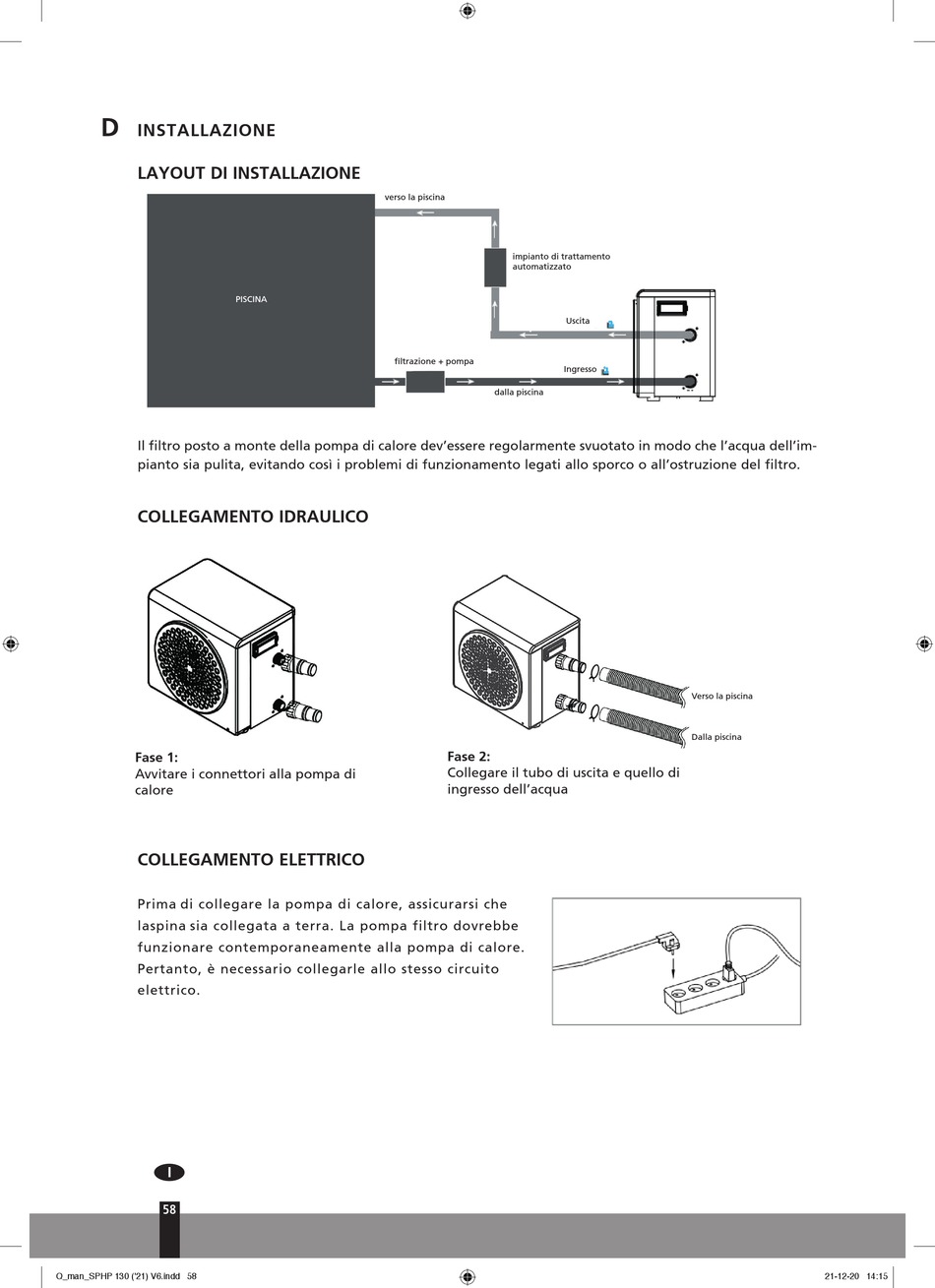

INSTALLAZIONE
LAYOUT DI INSTALLAZIONE
Il filtro posto a monte della pompa di calore dev'essere regolarmente svuotato in modo che l'acqua dell'im-
pianto sia pulita, evitando così i problemi di funzionamento legati allo sporco o all'ostruzione del filtro.

COLLEGAMENTO IDRAULICO

Fase 1:
Avvitare i connettori alla pompa di
calore

COLLEGAMENTO ELETTRICO

Prima di collegare la pompa di calore, assicurarsi che
laspina sia collegata a terra. La pompa filtro dovrebbe
funzionare contemporaneamente alla pompa di calore.
Pertanto, è necessario collegarle allo stesso circuito
elettrico.
>
58
Q_man_SPHP 130 ('21) V6.indd 58 Q_man_SPHP 130 ('21) V6.indd 58
verso la piscina
PISCINA
filtrazione + pompa
impianto di trattamento
automatizzato
Uscita
Ingresso
dalla piscina
Fase 2:
Collegare il tubo di uscita e quello di
ingresso dell'acqua
Verso la piscina
Dalla piscina
