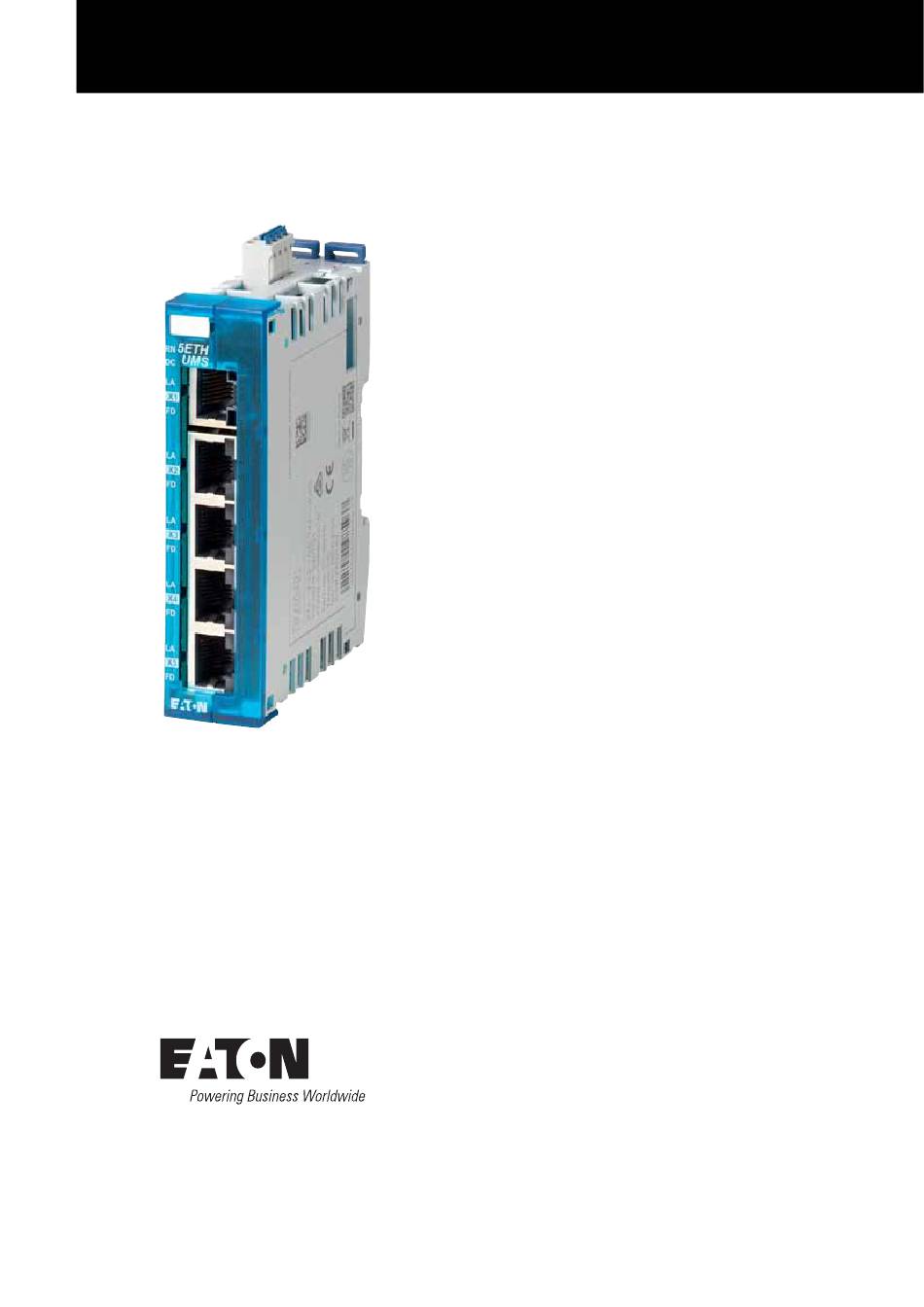

- Seite 1 Handbuch 11/20 MN050011-DE XN300 Switch XN-332-5ETH-UMS...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Indus- tries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten • Bei 24-Volt-Versorgung ist auf eine sichere elektrische Trennung der Kleinspannung zu achten. Es dürfen nur • Gegen Wiedereinschalten sichern Netzgeräte verwendet werden, die die Forderungen der • Spannungsfreiheit feststellen IEC 60 364-4-41 bzw. -
Seite 5: Inhaltsverzeichnis
XN300 Systems ................21 Abmessungen ................22 Technische Daten ................ 23 3.3.1 Umgebungsbedingungen............. 23 3.3.2 Spannungsversorgung ..............23 3.3.3 Anschlussquerschnitte der Leitungen.......... 23 3.3.4 Sonstiges ..................23 Weiterführende Literatur und Links ..........25 Stichwortverzeichnis ..............27 XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 6 XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 7: Zu Diesem Handbuch
Lagerung, Montage und Inbetriebnahme sowie sorgfäl- tige Bedienung und Wartung voraus. Sofern die vorstehenden sicherheitsre- levanten Hinweise nicht beachtet werden, insbesondere die Inbetriebnahme bzw. Wartung der Geräte durch nicht hinreichend qualifiziertes Personal XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... -
Seite 8: Gerätebezeichnungen Und Abkürzungen
Gerä- ten ausgehende Gefahren nicht ausgeschlossen werden. Für hieraus entste- hende Schäden übernehmen wir keine Haftung. 0.4 Gerätebezeichnungen und Abkürzungen • XN300 - Geräteserie mit Gateways XN-312 und XN300 Scheibenmodu- XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... -
Seite 9: Lesekonventionen
Verletzungen oder zum Tod führen. ACHTUNG Warnt vor möglichen Sachschäden. ￫ Weist auf nützliche Tipps hin. ▶ zeigt Handlungsanweisungen an. Für eine gute Übersichtlichkeit finden Sie am oberen Rand jeder Seite die Kapitelüberschrift und den aktuellen Abschnitt. XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 10 0 Zu diesem Handbuch 0.5 Lesekonventionen XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 11: Xn300 Switch Xn-332-5Eth-Ums
Geräte entstehen, wie z. B. unvorhergesehener Motoranlauf oder unerwartetes Aufschalten von Spannungen. 1.2 Funktionsübersicht Der XN300 Switch XN-332-5ETH-UMS entspricht im Design den Geräten des XN300 Systems. Das XN300 System umfasst XN300 Scheibenmodule als Ein-/Ausgangs- sowie Technologiemodule. Bestandteil des XN300 Systems sind weiterhin Gateways, wie z.B. -
Seite 12: Geräteübersicht

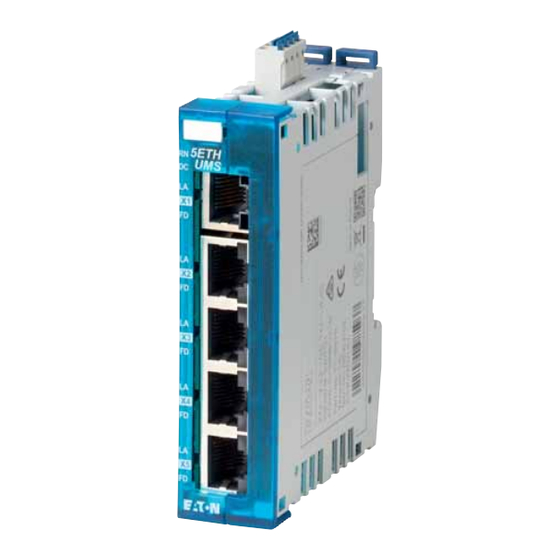

1 XN300 Switch XN-332-5ETH-UMS 1.3 Geräteübersicht 1.3 Geräteübersicht Der XN300 Switch befindet sich in einem doppeltbreiten Gehäuse. Die Stromversorgung erfolgt von oben über einen 4-poligen Stecker FMC 1,5/4- ST-3,5. ⑬ a LED RN a LED DC ① ② b LED LA ③... - Seite 13 1 XN300 Switch XN-332-5ETH-UMS 1.4 Ethernet-Anschlüsse X1…X5 Funktion Tx+/Rx+ Tx-/Rx- Rx+/Tx+ 4, 5 – RX-/Tx- 7, 8 – XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 14: Led Statusanzeigen
Aufleuchten unter dem Bezeichner sichtbar. Tabelle 1: Bedeutung der LEDs Farbe Zustand EtherCAT Bedeutung RN (Run) gelb Dauerlicht XN300 Switch befindet sich im Zustand RUN und ist betriebsbereit. – XN300 Switch ist nicht betriebsbereit. DC(Direct current) grün Dauerlicht Spannungsversorgung OK –... -
Seite 15: Potenzialverhältnisse Zwischen Den Komponenten
1.6 Potenzialverhältnisse zwischen den Komponenten XN-332-5ETH-UMS stellt über einen Kontaktpunkt eine Verbindung der Funk- tionserde mit der Hutschiene her. Der Masseanschluss der Versorgungs- spannung ist mit der Funktionserde verbunden. Gemeinsam • • XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 16 1 XN300 Switch XN-332-5ETH-UMS 1.6 Potenzialverhältnisse zwischen den Komponenten XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 17: Installation
• Kurzschließen und erden. • Benachbarte spannungsführende Teile abdecken. 2.1 Montage XN-332-5ETH-UMS Bauen Sie den XN300 Switch XN-332-5ETH-UMS in einen Schaltschrank, einen Installationsverteiler oder in ein Gehäuse so ein, dass die Anschlüsse der Spannungsversorgung und die Klemmenanschlüsse im Betrieb gegen direktes Berühren geschützt sind. - Seite 18 Verdrahten Sie den Stecker X6 wie in Kapitel ￫ Abschnitt „2.4 Spannungsversorgung anschließen“, Seite 18 angegeben. ▶ Stecken Sie den Stecker X6 in die Buchse an der Oberseite des Gerätes. Abbildung 4: Spannungsversorgung anschließen XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 19: Demontage Xn-332-5Eth-Ums
Prüfen Sie den XN-332-5ETH-UMS kurz auf festen Halt. 2.2 Demontage XN-332-5ETH-UMS Zur Demontage von XN-332-5ETH-UMS gehen Sie folgendermaßen vor: ▶ Schieben Sie die Rasthaken an der Rückseite von XN-332-5ETH-UMS nach oben. Sie können dazu einen Schraubendreher verwenden. XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 20 Abbildung 8: XN-332-5ETH-UMS an Unterkante Hutschiene ansetzen ▶ Stellen Sie sicher, dass das Gerät spannungslos ist. ▶ Ziehen Sie den Stecker X6 aus der Buchse an der Oberseite des Gerätes und lösen damit die Spannungsversorgung. XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 21: Anschlussklemmen
0,2 – 0,75 mit Kragen Kragen d ≤ 2,8 24 – 16 Abisolierlänge ⌀d Abbildung 10: Aderendhülse mit d2 = max. 2,8 mm ￫ Die Federzugklemmen sind für den Anschluss von ultraschall- verdichteten (ultraschall-verschweißten) Litzen geeignet. XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... -
Seite 22: Spannungsversorgung Anschließen
Das Gerät muss mit einer sekundär galvanisch getrennten Quelle mit einer Nennspannung von 24 V DC versorgt werden. Die Sicherung gemäß UL 249, max. 4 A, ist im Bereich zwischen der Versorgungsquelle und dem Gerät anzuschließen. XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 23 2 Installation 2.4 Spannungsversorgung anschließen 24 V DC F1 ≦ 4 A 3 mm (0.12”) = 24 V DC (18 - 30 V DC SELV) ≦ 0.2 A Abbildung 12: Spannungsversorgung verdrahten XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
- Seite 24 2 Installation 2.4 Spannungsversorgung anschließen XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 25: Anhang
Geräte des XN300 Systems sind für mehrere Länder und Regionen appro- biert. Produkt Standards • IEC/EN; • UL 508 (INDUSTRIAL CONTROL EQUIPMENT); • CE-Zeichen UL File No. XN-332-5ETH-UMS: E135462 XN-312-…, XN-322--…: E135462 NA Zertifizierung cULus Schutzart IEC: IP20 XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... -
Seite 26: Abmessungen
Abmessungen (B x H x T) 25 x 101.8 x 72 0.98 x 4.01 x 2.83 Gewicht 0.17 Montage Gesteckt auf Hutschiene IEC/EN 60715 Einbaulage Waagrecht 25 mm (0.98") 27.8 mm (1.09") Abbildung 13: Abmessungen XN300 Switch XN-332-5ETH-UMS XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... -
Seite 27: Technische Daten
0,2 – 1,5 10 mm (0.39“) feindrähtig mit Adernendhülse 0,2 – 1,5 ohne Kragen 10 mm (0.39“) feindrähtig mit Adernendhülse 0,2 – 0,75 mit Kragen Kragen d ≤ 2,8 ⌀d 24 – 16 Abisolierlänge 3.3.4 Sonstiges XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 28 3 Anhang 3.3 Technische Daten Allgemein XN-332-… Beschriftungsfeld MF 10/5 CABUR MC NE WS (Weid- müller) XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 29: Weiterführende Literatur Und Links
Die Dokumente finden Sie im Download Center Dokumentation unter Ein- gabe der Dokumentbezeichnung http://www.eaton.eu/documentation Dateiartr Titel Bezeichnung Montageanleitung XN-332-5ETH-UMS IL050026ZU Montageanleitung XN-312-GW-CAN IL050017ZU Montageanleitung XN-312-GW-EC IL050025ZU Montageanleitung XC300 IL050018ZU Handbuch XN-312-GW-CAN MN050003 Handbuch XN-312-GW-EC MN050010 Handbuch XN300 Scheibenmodule MN050002 Handbuch XC300 MN050005 XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 30 3 Anhang 3.4 Weiterführende Literatur und Links XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
-
Seite 31: Stichwortverzeichnis
Systembus ....... . 7 XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com... - Seite 32 XN300 Switch XN-332-5ETH-UMS 11/20 MN050011-DE Eaton.com...
