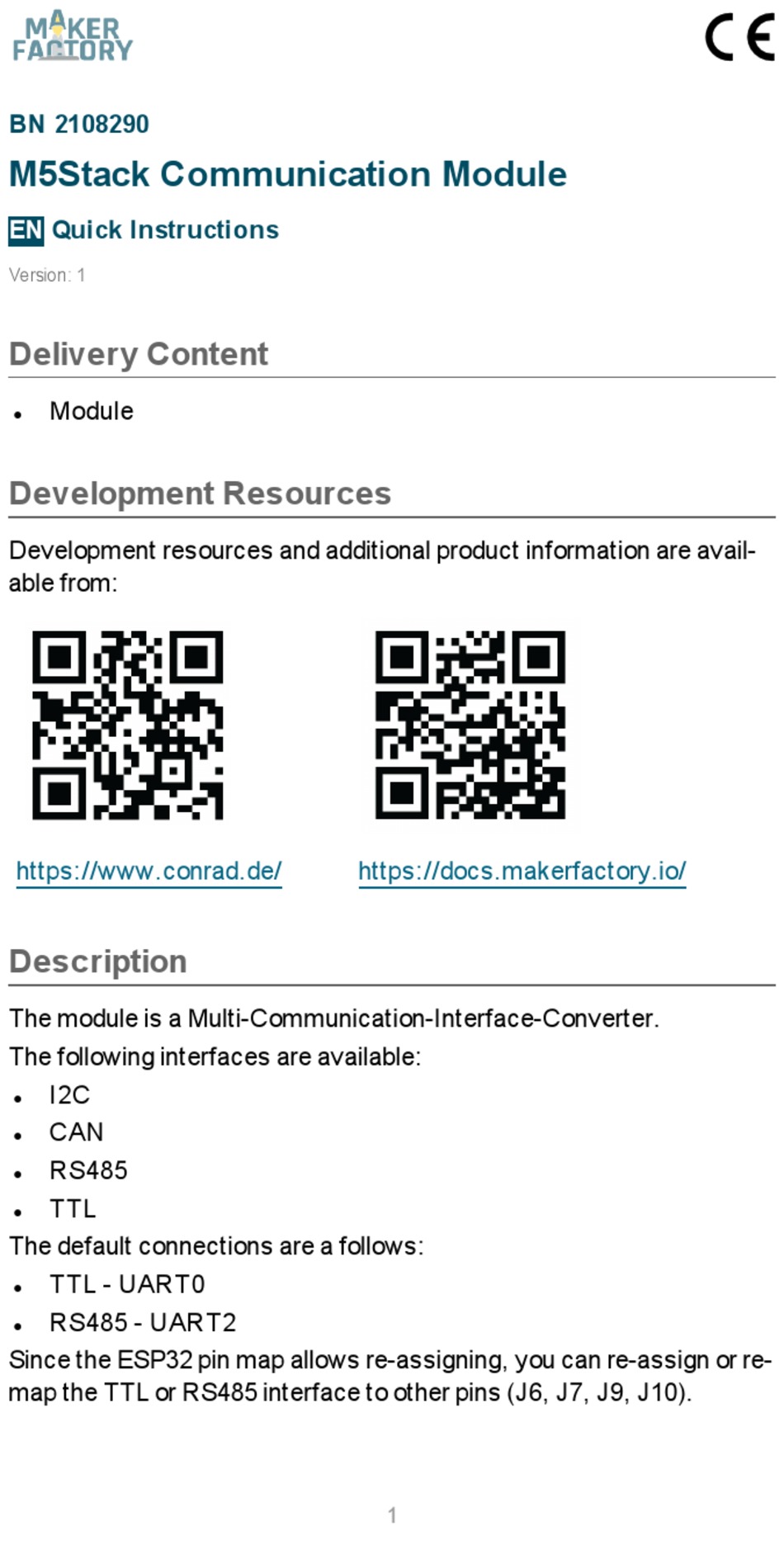

BN 2108290
M5Stack Communication Module
EN
Quick Instructions
Version: 1
Delivery Content
Module
l
Development Resources
Development resources and additional product information are avail-
able from:
https://www.conrad.de/
Description
The module is a Multi-Communication-Interface-Converter.
The following interfaces are available:
I2C
l
CAN
l
RS485
l
TTL
l
The default connections are a follows:
TTL - UART0
l
RS485 - UART2
l
Since the ESP32 pin map allows re-assigning, you can re-assign or re-
map the TTL or RS485 interface to other pins (J6, J7, J9, J10).
https://docs.makerfactory.io/
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maker Factory 2108290

Inhaltszusammenfassung für Maker Factory 2108290

  • Seite 1 BN 2108290 M5Stack Communication Module Quick Instructions Version: 1 Delivery Content Module Development Resources Development resources and additional product information are avail- able from: https://www.conrad.de/ https://docs.makerfactory.io/ Description The module is a Multi-Communication-Interface-Converter. The following interfaces are available: RS485 The default connections are a follows:...

  • Seite 2: Specifications

    Pinout / Pin Map ESP32 Chip CAN_CS GPIO12 CAN_INT GPIO15 CAN_SCK GPIO18 CAN_MISO GPIO19 CAN_MOSI GPIO23 I2C Interface ESP32 Chip IIC_SDA GPIO21 IIC_SCL GPIO22 Specifications 2x I2C 1x CAN Interfaces 1x RS485 1x TTL CAN Controller MCP2515-1/SO RS485 Transceiver SP3485EN-L/TR Dimensions (approx.) 54 x 54 x 13 mm (W x D x H ) Weight (approx.)

  • Seite 3: Legal Notice

    Legal Notice This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D- 92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data pro- cessing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

  • Seite 4: Ressourcen Für Entwickler

    BN 2108290 M5Stack Kommunikations-Modul Kurzanleitung Version: 1 Lieferumfang Modul Ressourcen für Entwickler Ressourcen für Entwickler und zusätzliche Informationen zum Pro- dukt sind verfügbar über: https://www.conrad.de/ https://docs.makerfactory.io/ Beschreibung Das Modul ist ein Schnittstellenconverter. Folgende Schnittstellen stehen zur Verfügung: RS485 Die Standardverbindungen sind:...

  • Seite 5: Technische Daten

    Pinout / Pin Map ESP32 Chip CAN_CS GPIO12 CAN_INT GPIO15 CAN_SCK GPIO18 CAN_MISO GPIO19 CAN_MOSI GPIO23 I2C Interface ESP32 Chip IIC_SDA GPIO21 IIC_SCL GPIO22 Technische Daten 2x I2C 1x CAN Schnittstellen 1x RS485 1x TTL CAN-Controller MCP2515-1/SO RS485-Transceiver SP3485EN-L/TR Abmessungen (ca.) 54 x 54 x 13 mm (B x T x H) Gewicht (ca.) 13 g...
  • Seite 6 Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elek- tronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
