2 Anschlüsse
Die Grundplatine hat zwei Anschlussbuchsen.
Position am
Funktion
Gehäuse
Links
Grundbeschaltung
Rechts
I/O

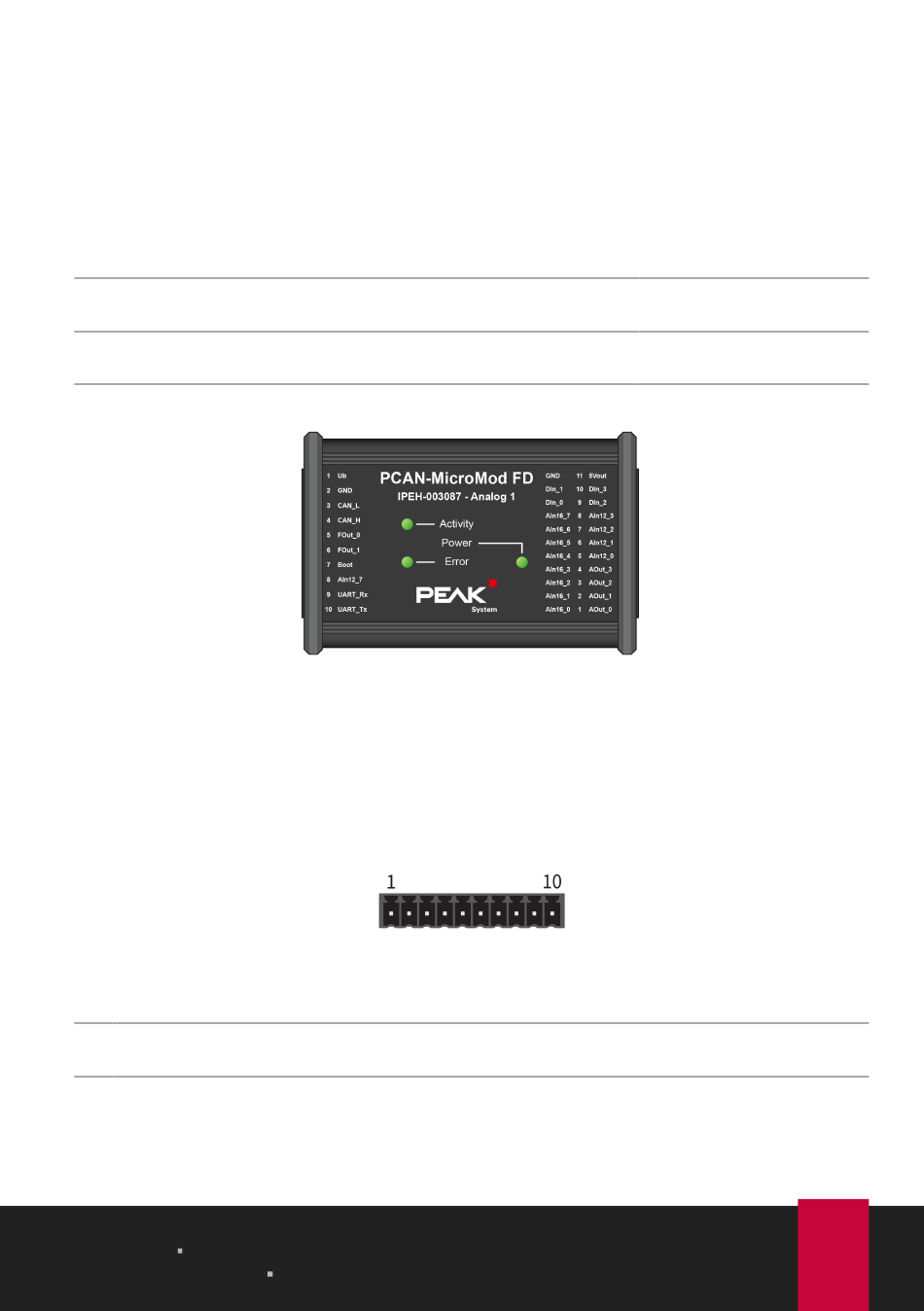

Draufsicht PCAN-MicroMod FD Analog 1 mit Anschlussbelegung
2.1 Grundbeschaltung (Anschluss links)
Pin Bezeichner Funktion
1
Ub
Spannungsversorgung 8 - 30 V DC
2 Anschlüsse
PCAN-MicroMod FD Analog 1
Benutzerhandbuch 1.2.0
Art
10-polig, einreihig,
Rastermaß 3,81 mm
22-polig, doppelreihig,
Rastermaß 3,5 mm
Anschluss links 10-polig
© 2021 PEAK-System Technik GmbH
Gegenstecker-Typ
Phoenix Contact
FMC 1,5/10-ST-3,81
Phoenix Contact
DFMC 1,5/11-ST-3,5
Bemerkung
LED Power leuchtet bei vorhandener Versor-
gung.
