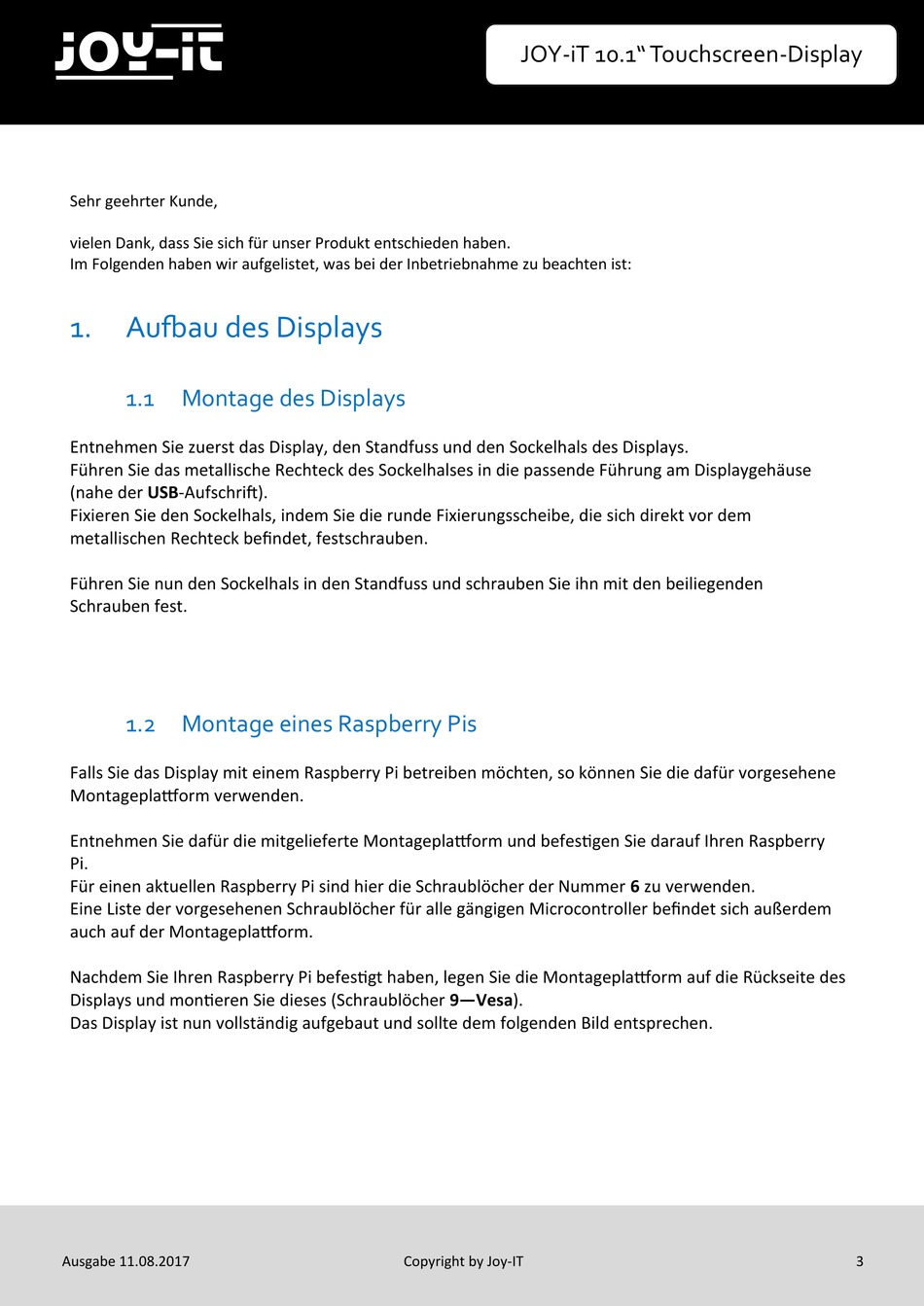

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist:
1.

Aufbau des Displays

1.1 Montage des Displays
Entnehmen Sie zuerst das Display, den Standfuss und den Sockelhals des Displays.
Führen Sie das metallische Rechteck des Sockelhalses in die passende Führung am Displaygehäuse
(nahe der USB-Aufschrift).
Fixieren Sie den Sockelhals, indem Sie die runde Fixierungsscheibe, die sich direkt vor dem
metallischen Rechteck befindet, festschrauben.
Führen Sie nun den Sockelhals in den Standfuss und schrauben Sie ihn mit den beiliegenden
Schrauben fest.
1.2 Montage eines Raspberry Pis
Falls Sie das Display mit einem Raspberry Pi betreiben möchten, so können Sie die dafür vorgesehene
Montageplattform verwenden.
Entnehmen Sie dafür die mitgelieferte Montageplattform und befestigen Sie darauf Ihren Raspberry
Pi.
Für einen aktuellen Raspberry Pi sind hier die Schraublöcher der Nummer 6 zu verwenden.
Eine Liste der vorgesehenen Schraublöcher für alle gängigen Microcontroller befindet sich außerdem
auch auf der Montageplattform.
Nachdem Sie Ihren Raspberry Pi befestigt haben, legen Sie die Montageplattform auf die Rückseite des
Displays und montieren Sie dieses (Schraublöcher 9—Vesa).
Das Display ist nun vollständig aufgebaut und sollte dem folgenden Bild entsprechen.
Ausgabe 11.08.2017
JOY-iT 10.1" Touchscreen-Display
Copyright by Joy-IT 3
