Bestimmungsgemäße Verwendung:
Der Regler ist ausschließlich für die
Regelung von regelunkritischen
Verbrauchern bestimmt. Die Verwendung
des Reglers zur Steuerung von
Verbrauchern, welche bei einem Defekt des Reglers
oder des Verbrauchers zu einer Gefährdung von
Personen, Tieren oder Maschinen oder sonstigen
Einrichtungen führen kann, ist nicht zulässig, bzw.
erfordert weitergehende sicherheitstechnische
Einrichtungen (z. B. Sicherheitsthermostat oder Not-
Aus- Einrichtungen oder ähnl.). Der Betrieb im
Freien ist nur in geeignetem Gehäuse mit mind.
IP44 - Schutzabdeckung der Frontseite zulässig. Die
Reglereinheit ist gegen Kondensationsfeuchte zu
schützen.
Der Umgang mit
elektrischem Strom
kann lebensgefährlich
sein!
Die Nachahmung der gezeigten
Beispiele kann zu Unfällen führen
und darf nur von qualifiziertem
Fachpersonal durchgeführt
werden. Die vorliegende
Anleitung kann keine
Qualifikation vermitteln.
Beauftragen Sie zum Anschluss
Ihren örtlichen Elektriker!
Ratschläge zur Wahl des Regelmodus:
Die folgenden Informationen sind beispielhaft für eine Temperatursteuerung einer el. Heizung und dienen nur zur Veranschaulichung einer möglichen
Konfiguration. Spezielle Aufgabenstellungen können Fachwissen erfordern, welches durch diese Bedienungsanleitung nicht vermittelt werden kann.
Der A-senco TR-13 bietet Ihnen zwei unterschiedliche Möglichkeiten zur Regelung eines vorgegebenen Sollwertes. Sowohl als einfache
ON/Off-Reglelung
mit Hysterese, oder die Steuerung als P.I.D.-Regelstrecke
welche Regelungsart für Ihre Anwendung in Frage kommt.
Die On-Off-Regelung mit Hysterese ist eine einfache Temperatursteuerung, wobei der Regler die Last am Ausgang (z. B. Heizung) solange
1
eingeschaltet lässt, bis der vorgewählte Sollwert (Display SV) erreicht ist. Wird im Menü HY ein Hysteresewert (Schaltverzögerung) einge-
geben, erfolgt das Ein- und Abschalten der Last nach folgendem Schema:
Sollwert = Abschaltung der Last.
Sollwert - Hysterese = Wiedereinschaltung der Last.
Beispiel:
Bei einem Sollwert von 100°C und Hysterese 2°C erfolgt das Abschalten der Last bei 100°C, das Wiedereinschalten bei 98°C
Diese Einfachregelung ist für viele Anwendungen geeignet. Der Vorteil liegt in einer übersichtlich nachzuvollziehenden Funktion, sowie ge-
ringer Schalthäufigkeit der Relaiskontake und -bei Verwendung von mechanischen Lastschützen- der die Last schaltenden Lastrelais.
Die Schalthäufigkeit kann durch eine möglichst hoch eingestellte Hysterese verringert werden.
Der Nachteil der On-Off-Regelung sind stetige Temperaturschwankungen um den Bereich des Sollwertes, bedingt durch die vorgewählte
Hysterese und die Trägheit einzelner Prozesskomponenten (Nachlaufzeit Heizung, Reaktionszeit Fühler, Übertragungsverluste etc.)
2
Zur Erzielung möglichst konstanter Temperaturwerte ohne Schwankungen ist für viele Anwendungen die P.I.D.-Regelstrecke geeignet.
Im Gegensatz zur ON-Off-Regelung werden mittels einer Software im Regler, bei angeschlossener Last die zur Steuerung notwendigen
Prozessbedingungen erfasst (Funktion Autotuning S. 5). Anschließend legt die Software des Reglers entsprechende P.I.D.-Parameter fest,
welche durch spezielle Algorithmen die Heizleistung schrittweise reduziert, je näher sich die Temperatur dem Sollwert angleicht.
Die Reduzierung erfolgt durch Taktung am Reglerausgang. Hat die Temperatur den Sollwert erreicht, gibt der Regler im Idealfall nur noch
soviel Heizleistung frei, wie zur Erhaltung der vorgewählten Temperatur benötigt wird.
Die P.I.D.-Regelstrecke ist meist dann geeignet, wenn die angschlossene Last mittels Ein/Aus -Intervallen in kurzen Abständen angesteuert
werden kann. Der Vorteil besteht in der Erzielung einer sehr linearen Temperaturkurve, welche in der Regel nur eine minimale Schwankungs-
breite von einigen Zehntel Grad zulässt.
P.I.D.-Regelungen erfordern bei vielen Prozessen sehr kurze Schaltzeiten von teilweise < 1Sek. Mechanische Relais sind durch zu häufige
Taktung einem hohen Verschleiß unterworfen. Wir empfehlen Ihnen bei Verwendung von P.I.D.-Regelstrecken die Last mittels einem Regler
mit SSR-Ausgang (z. B. unseren A-senco TR-11) in Verbindung mit einem SSR-Relais (z. B. unsere Art.-Nr. SSR-120) zu steuern. Diese
schalten auch große Lasten bei kurzen Taktzyklen verschleißfrei über eine elektronische Thyristorschaltung.
Da für einige Anwendungen SSR-Relais nicht in Frage kommen, und deshalb auch Regler mit Relaisschaltung als P.I.D.-Regelstrecke ver-
wendet werden müssen, besitzt der A-senco TR-1(x) eine Funktion zur Reduzierung der Schalthäufigkeit (Parameter = Schaltzeit-
Ausgang T). Hier können Sie speziell für Regler mit mech. Relaisausgang bzw. bei Verwendung von mech. Lastschützen, die Anzahl
der Takte durch Erhöhung der Mindestschaltzeit (höherer Wert = längere Schaltzeit) verringern. Die richtige Einstellung für Ihre Anwendung
besteht aus einem gewählten Kompromiss zwischen möglichst kurzer Schaltzeit für einen linearen Sollwertverlauf und einer möglichst
geringen Schalthäufigkeit zur Verlängerung der Lebenszeit Ihrer Relaiskontakte. Es empfiehlt sich, bei P.I.D.-Regelstrecken ein großer
Sicherheitsabstand Schaltlast zur angegebenen Nennlast des mech. Relais.
Art.-Langnr.: TR-13-600SsrMa
Art.-Langnr.: TR-13-600SsrMa
Art.-Langnr.: TR-13-600SsrMa
Art.-Langnr.: TR-13-600SsrMa

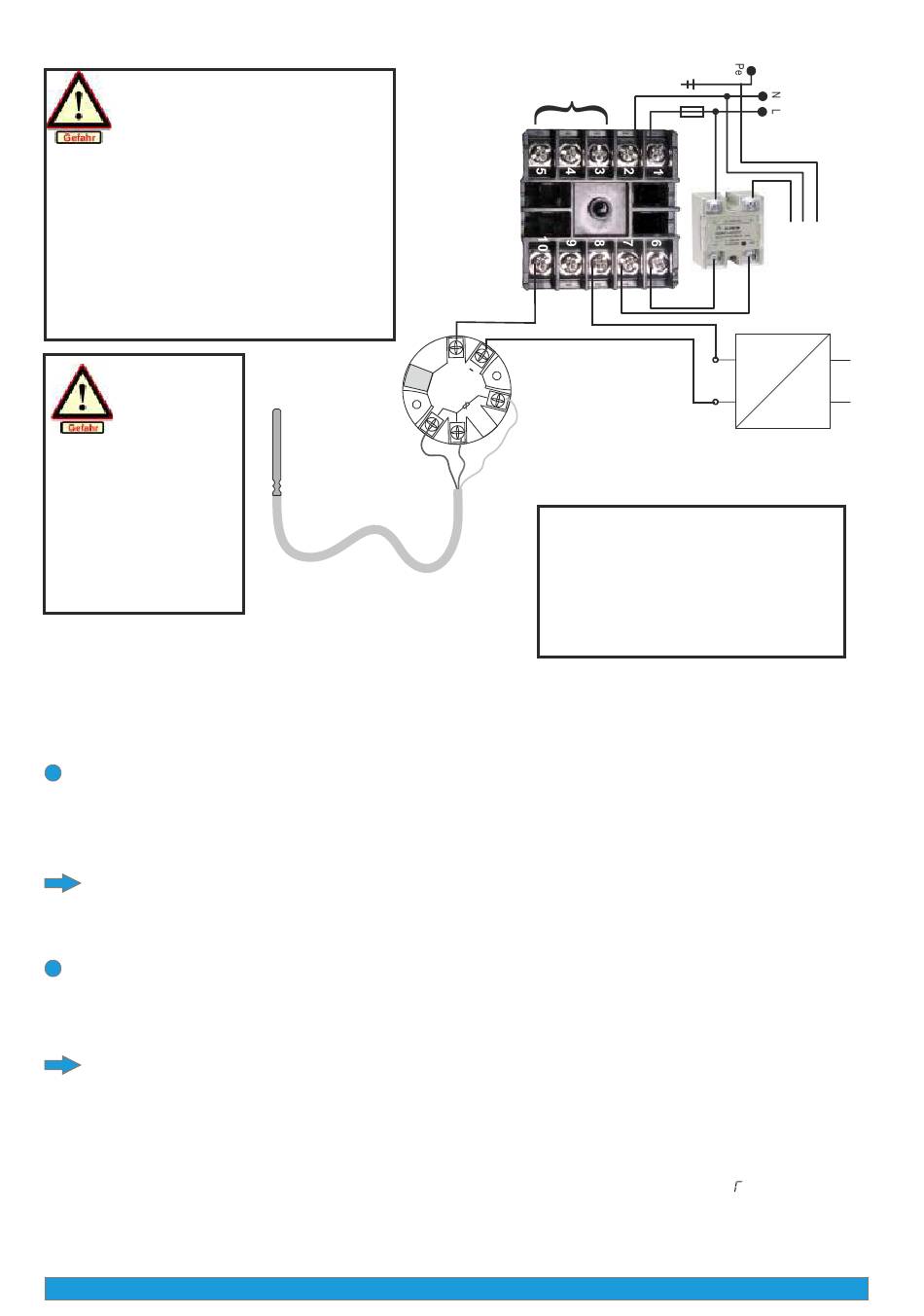

Schemadarstellung
einer Verdrahtung
(Beispielhaft)!
+
Sensor PT100
Anschlussschema:
Absicherung
Steuerspannung
Klemmen 3,4,5
~250mA
nicht belegt
-
+
+
Signal
4 ...20mA
Transmitter
(z. B. Art.-Nr. TM-20)
konfiguriert auf Temperaturbereich
-50 ...490°C (konform zum Controller)
Anschlussbelegung Ausgänge:
Relais (SSR)-Regelausgang:
Klemme 6 - 7 NO (Normal Open) (negierbar)
Normal Open bedeutet, dass der Kontakt stromlos geöffnet
ist. Für SSR-Relais bedeutet dies, dass am Ausgang keine
Kleinspannung anliegt. Der Regler versucht, unterhalb des
eingestellten Sollwertes durch Schließen des Kontaktes (SSR-
Relais: Spannung liegt an), den Sollwert zu erreichen (sog.
Heizbetrieb). Diese Schaltung ist umkehrbar!
. Machen Sie sich vor Inbetriebnahme Gedanken,
Bedienungsanleitung TR-13 Ausgabe 20181121
Bedienungsanleitung TR-13 Ausgabe 20120722
Erdung
230V AC
L N
Pe
(zum Verbraucher)
-
+
-
Netzgerät
DC 10 ...45 VDC
+
=
~
-
Seite 02
Seite 02
