Pepperl+Fuchs RSD-UO-Ex8.H Betriebsanleitung

Bei Einsatz als ein eigensicheres Betriebsmittel nach EN 50020 sind die
Baumusterprüfbescheinigung und die nationalen Errichterbestimmungen
zu beachten.

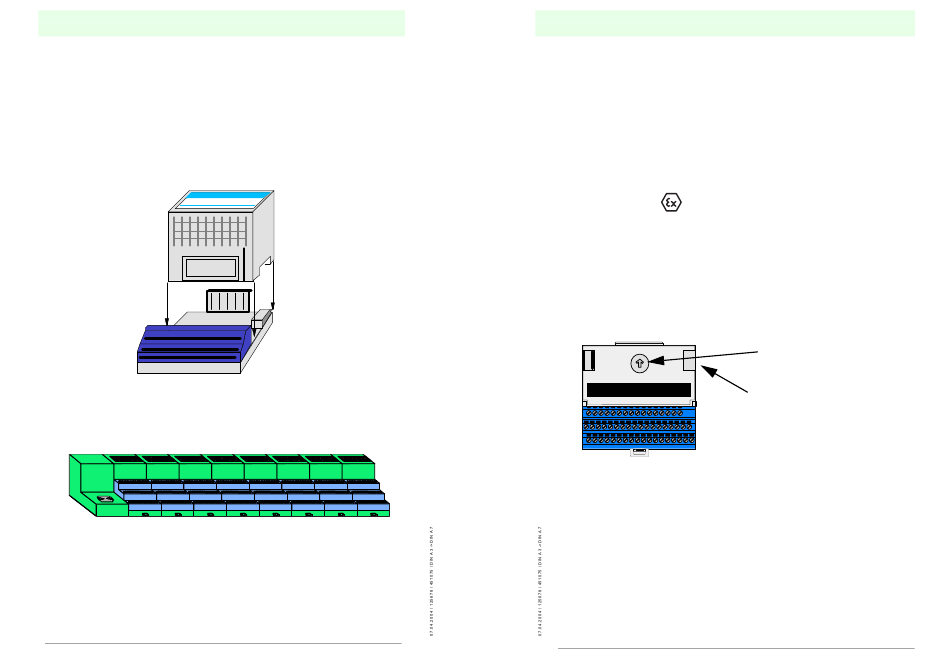

Modulträger
Das Modul RSD-UO-Ex8.H darf nur in Verbindung mit einem der Modulträger
(RSD-TB-Ex.SC oder RSD-TB-Ex.SP) aus dem IS-RPI-System betrieben werden
(siehe Abbildung 1)
E/A-Modul
Label
Modulträger
Abbildung 1
Die Modulträger dürfen nur an andere Module bzw. Gateways des IS-Systems
angeschlossen werden. Nur so wird sichergestellt, dass die zulässigen Daten des
eigensicheren Backplane-Busses nicht überschritten werden (siehe Abbildung 2).
Abbildung 2
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Betriebsanleitung
RSD-UO-Ex8.H
Copyright Pepperl+Fuchs, Printed in Germany
Kennzeichnung
An der Modulinnenseite (s. Abbildung 1) ist das Produktlabel mit der Kennzeich-
nung des Modul´s angebracht.
Pepperl+Fuchs GmbH
D-68301 Mannheim
RSD-UO-Ex8.H
CE 0102
DMT 98 ATEX E040 X
II (1) 2G EEx ia/ib IIB/C T4
II (1D)(2D)
-20°C < Ta < +70°C
2002
Serial number is coded and can be shown e.g. in a bar code
Abdeckkappe:
Der Modultäger ist ab Werk mit einer Abdeckkappe an dem Backplane-Busan-
schluß versehen (siehe Abbildung3).
.
. .
.
Abbildung 3
Diese Abdeckkappe darf nur abgenommen werden, wenn der Modulträger an an-
dere Modulträger angeschlossen wird. Der Anschluss darf nicht mit nicht-eigensi-
cheren Signalen in Verbindung gebracht werden.
Kodierschalter
Die Stellung des Kodierschalters am Modulträger wird modulspezifisch eingestellt
(beim RSD-UO-Ex8.H: Stellung 4) und darf nach Anschluss der Leitungen am
Moduträger nicht mehr verändert werden, damit ein Modul anderen Typs nicht
aufgesteckt werden kann.
