Betriebsanleitung
RSD-FI-Ex2
Sofern Geräte und Komponenten des IS-RPI Systems als eigensichere Betriebsmit-
tel nach EN 50020 in explosionsgefährdeten Bereichen installiert, betrieben, ge-
pflegt oder gewartet werden, müssen die Baumusterprüfbescheinigung nach EN
50020 und die entsprechenden nationalen und lokalen Errichterbestimmungen zu
Konstruktion, Installation und Betrieb eingehalten werden.
Modulträger

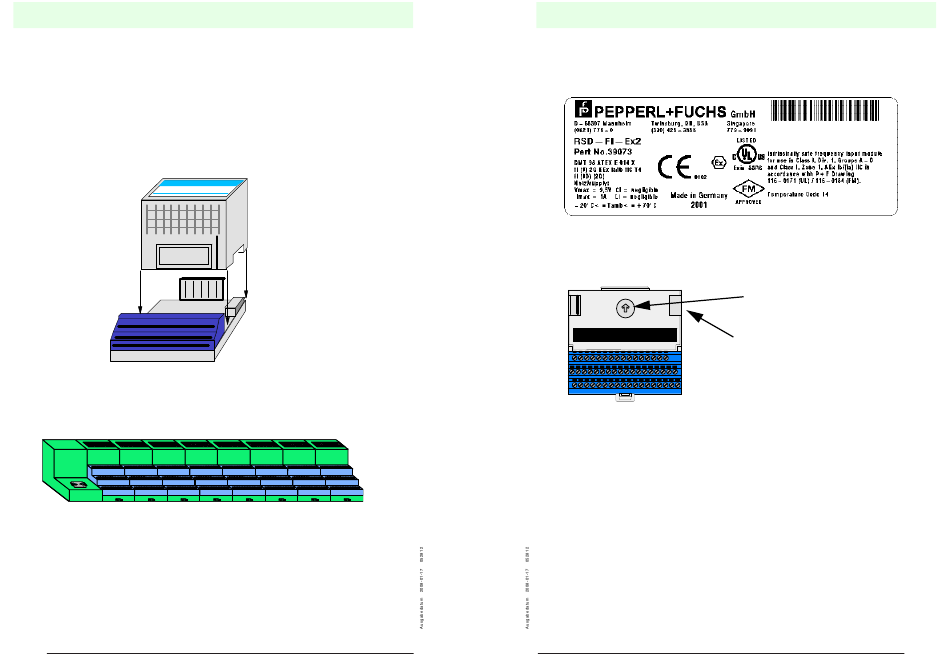

Das Modul RSD-FI-Ex2 darf nur in Verbindung mit einem der Modulträger (RSD-TB-Ex.SC
oder RSD-TB-Ex.SP) aus dem IS-RPI-System betrieben werden (siehe Abbildung 1).
E/A-Modul
Label
Modulträger
Abbildung 1
Die Modulträger dürfen nur an andere Module bzw. Gateways des IS-RPI-Systems ange-
schlossen werden. Nur so wird sichergestellt, dass die zulässigen Daten des eigensiche-
ren Backplane-Busses nicht überschritten werden (siehe Abbildung 2).
Abbildung 2
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
1
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
Copyright Pepperl+Fuchs, Printed in Germany
Kennzeichnung
An der Modulinnenseite (siehe Abbildung 1) ist das Produktlabel mit der Kennzeichnung
des Moduls angebracht.
Abdeckkappe:
Der Modulträger ist ab Werk mit einer Abdeckkappe an dem Backplane-Busanschluss ver-
sehen (siehe Abbildung 3).
.
. .
.
Abbildung 3
Diese Abdeckkappe darf nur abgenommen werden, wenn der Modulträger an andere Mo-
dulträger angeschlossen wird. Der Anschluss darf nicht mit nicht-eigensicheren Signalen
in Verbindung gebracht werden.
Kodierschalter
Die Stellung des Kodierschalters am Modulträger wird modulspezifisch eingestellt (beim
RSD-FI-Ex2: Stellung 1) und darf nach Anschluss der Leitungen am Modulträger nicht
mehr verändert werden, damit ein Modul anderen Typs nicht aufgesteckt werden kann.
Stützklemmen
Die nicht verwendeten Anschlüsse des Modulträgers (Klemmen 19, 30, 36, 38, 39, 47, 48,
49) dürfen nicht als Stützklemmen verwendet werden (siehe Abbildung 4).
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
Betriebsanleitung
RSD-FI-Ex2
Kodierschalter
Abdeckkappe
