UWAGA:
(1) Powyższy schemat okablowania ma wyłącznie charakter orientacyjny, prosimy o podłączenie urządzenia zgodnie
z diagramem.
(2) Pompa grzewcza do basenów kąpielowych musi zostać odpowiednio uziemiona mimo, iż wymiennik ciepła został
odizolowany od reszty urządzenia. Wykonanie uziemienia jest nadal wymagane w celu ochrony przed zwarciami
napięcia w urządzeniu.
(3) Zaleca się, aby pompa filtracyjna basenu i pompa ciepła były podłączone niezależnie.
Przekaźnik załaczający pompę basenową w pompie ciepła spowoduje wyłączenie filtracji po uzyskaniu przez basene
żadnaa temperaturę. Nie może un pełnić funkcji standardowego timera sterującego praca pompy.
Steruj pompę basenową przez pompę ciepła tylko wtedy, gdy masz oddzielną pompę do podgrzewania, która
jest niezależna od twojego systemu filtracji basenu.
Odłączanie: Centrala odłączania przepływu prądu (wyłącznik automatyczny, wyłącznik z bezpiecznikiem lub bez
bezpiecznika) powinny być zlokalizowane w widocznych i łatwo dostępnych miejscach. Jest to praktyka stosowana
przez producentów pomp grzewczych na komercyjny i prywatny użytek. Pozwala wyłączyć pompę na czas jej
konserwacji i lub w przypadku awarii.

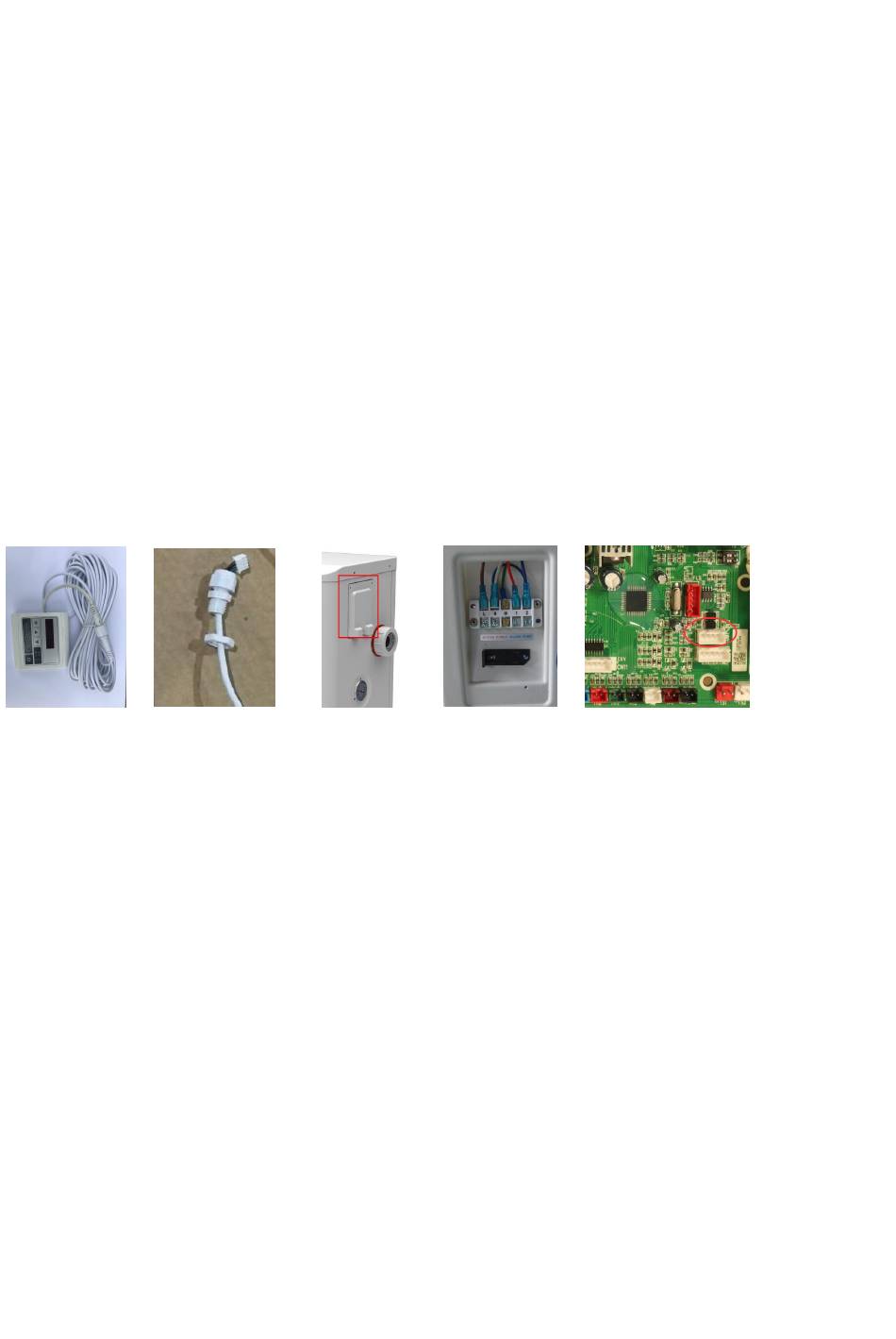

5.5 Podłączenie kabla przedłużającego do panelu sterującego
Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
- Strona z wtyczką łączy się z panelem sterowania (zdjęcie 1)
- Druga strona przewodu sygnałowego. (zdjęcie 2)
- Otwórz panel okablowania i umieść bok bez wtyczki przez skrzynkę elektryczną. (zdjęcie3,4)
- Włóż okablowanie do położenia podświetlonego (kod: COM 1 lub COM-L) na płycie PC. (zdjęcie 5)
258
