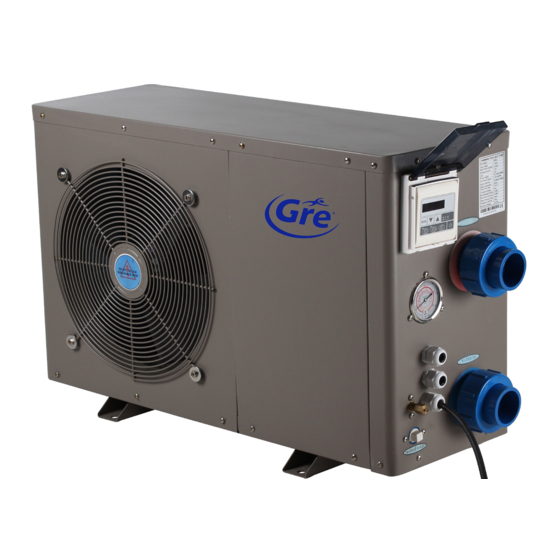

GRE 777590 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
WE RESERVE THE RIGHT TO CHANGE ALL OR PART OF THE FEATURES OF THE ARTICLES OR CONTENT
S THIS DOCUMENT WITHOUT NOTICE.
Nous nous réservons le droit de modifier totalement oru en partie les caracteristiques de nos articles ou le
contenu de ce document san pré avis.
Nos reservamos el derecho de cambiar total o parcialmente las características de nuestros artículos o
contenido de este documento sin previo aviso.
Wir behalten uns das recht vor die eigenschaften unserer produkte oder den inhalt diese prospektes
teilweise oder wollstanding, ohne vorherige benachichtigung su andern.
Ci riservamo il diritto di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri
prodotti ed il contenuto di questo documento senza nessum preavviso.
Reservamo-nos no dereito de alterar, total ou parcialmente as caracteristicas os nossos artigos ou o
conteúdo deste documento sem aviso prévio.
Wij behouden ons het recht voor geheel of gedeeltelijk de kenmerken van onze artikelen of de inhouk van
deze handleiding zonder voorafgaand bericht te wijzigen.
Inhaltsverzeichnis
Verwandte Anleitungen für GRE 777590
Inhaltszusammenfassung für GRE 777590

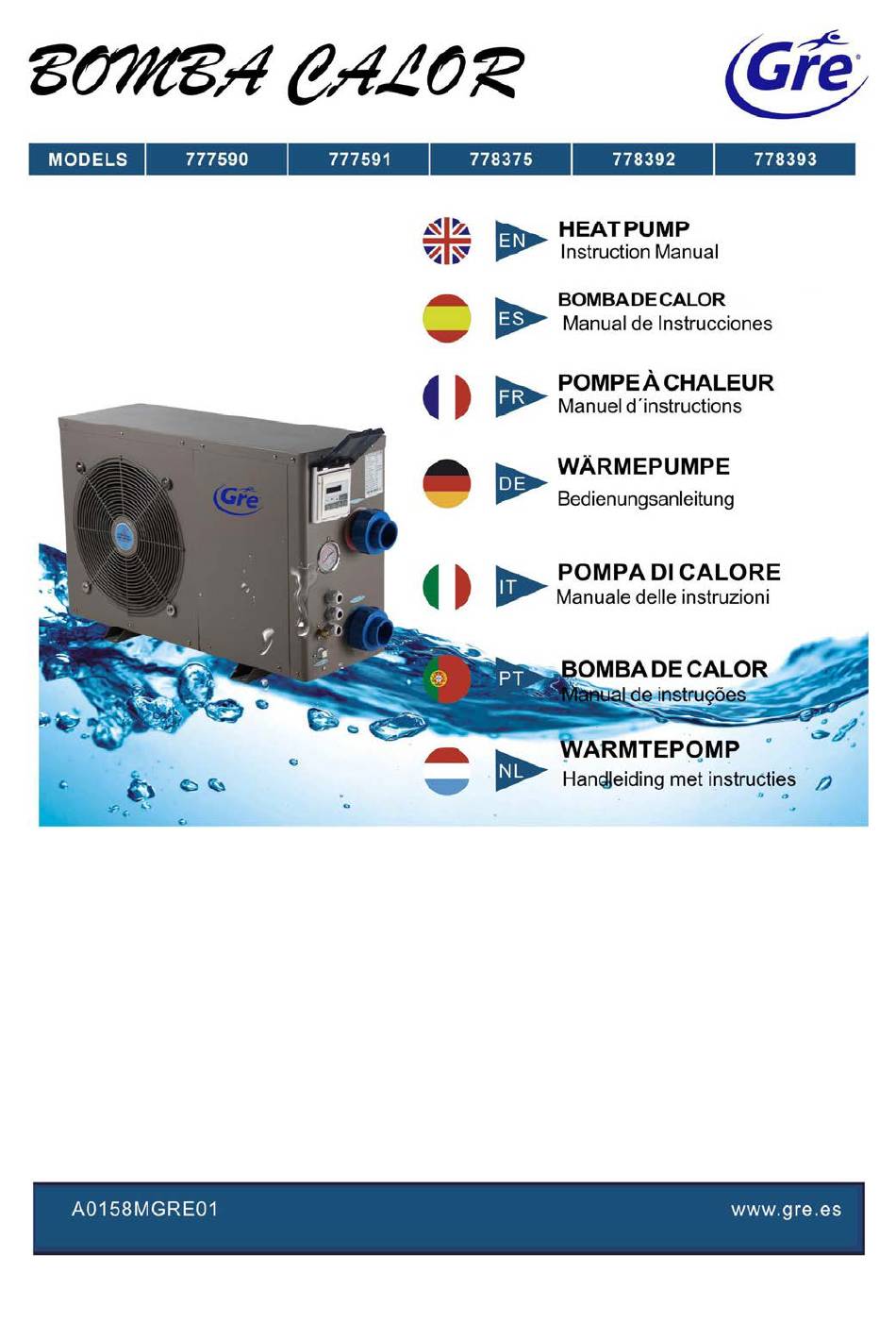

- Seite 1 WE RESERVE THE RIGHT TO CHANGE ALL OR PART OF THE FEATURES OF THE ARTICLES OR CONTENT S THIS DOCUMENT WITHOUT NOTICE. Nous nous réservons le droit de modifier totalement oru en partie les caracteristiques de nos articles ou le contenu de ce document san pré...
- Seite 3 INDEX FOR DIFFERENT LANGUAGES CO2 Regulation (EU)............1~7 SAFETY INSTRUCTION ..........8~11 ..English manual………………………………..…………12~35 Manual en español l………………………………..……36-60 Manuel français………………………………..………..…...61~84 Deutsches Handbuch……………………………..…………85~108 Manuale italiano…………………………......109~133 Manual Português……………………....………..134~157 Netherland Manual............158~181...
- Seite 7 Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und die Verordnung (EG) zur Aufhebung Nr. 842/2006 Dichtheitsprüfung 1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Tonnen CO -Äquivalent oder mehr enthalten und nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft wird.
- Seite 12 INDICATIONS DE SÉCURITÉ, LISEZ-LES ATTENTIVEMENT • Pour tout ce qui concerne l’installation électrique, il faut suivre les normes: NF C15-100 NF EN 60-335-2-41 qui ont trait “à la construction d’installations électriques, aussi bien dans des piscines couvertes que dans des piscines en plein air”, ou les normes analogues en vigueur dans chaque région ou pays.
- Seite 88 Fehlerbehebung Explosionszeichnung und Wartung 10. Wartung Danke dass Sie GRE für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -5 und 43℃ liegt. ACHTUNG: Dieses Handbuch beinhaltet alle Informationen die für die Benutzung und die Installation ihrer Wärmepumpe erforderlich sind.
-
Seite 89: Technische Daten
1. Technische Daten 1.1 Technische Daten der GRE Wärmepumpe Modell 777590 777591 778375 778392 778393 * Leistung bei Luft 27 ℃, Wasser 27 ℃, Luftfeuchtigkeit 80% Heizkapazität 3.50 5.00 8.50 11.50 24.00 Leistungsaufnahme 0.60 0.94 1.52 2.07 5.32 5.59 5.85 * Leistung bei Luft 15 ℃, Wasser 27 ℃, Luftfeuchtigkeit 70%... - Seite 90 2. Ausmaße Modelle : 777590,777591,778375,778392 Einheit : mm Modelle 777590 778375 778392 777591 1000 Modelle : 778393 - 87 -...
-
Seite 91: Installation Und Anschluss
3. Installation und Anschluss 3.1 Anmerkungen Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypasses wenn nötig, müssen durch den Benutzer oder den Installateur gestellt werden. Achtung: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein: 1. -
Seite 92: Abstand Zu Ihrem Schwimmbecken
3.3 Abstand zu ihrem Schwimmbecken Die Wärmepumpe wird in der Regel in einem Umkreis Gebiet, das sich 7,5 m vom Schwimmbecken erstreckt installiert. Je größer der Abstand zum Pool, desto größer ist der Wärmeverlust in den Röhren. Da die Röhren meist unterirdisch installiert werden ist der Wärmeverlust gering für Abstände bis zu 30 m (15 m von und zur Pumpe, 30 m insgesamt), sofern der Boden nass und der Grundwasser spiegel hoch ist. -
Seite 93: Typische Anordnung
3.5 Typische Anordnung Anmerkung: Diese Anordnung ist nur ein illustratives Beispiel. 3.6 Einstellen des Bypasses erwenden Sie das folgende Verfahren, um den Bypass einzustellen: • Öffnen Sie alle drei Ventile bis zum Anschlag • Schließen Sie langsam Ventil 1 bis der Wasserdruck auf bis zu etwa 100 bis 200 g steigt. -
Seite 94: Stromanschluss
Für das horizontale Modell (778375,778392,778393): entfernen Sie das Bedienfeld auf der rechten Seite der Ventilatoröffnung. (777590,777591: Entfernen Sie das obere Bedienfeld). Verbinden Sie die Stromkabel mit der als “POWER SUPPLY” markierten Klemmleiste. Eine zweite Klemmleiste welche mit ‘WATER PUMP’ markiert ist, befindet sich neben der ersten. Die Filterpumpe (max. - Seite 95 3.8 Erstinbetriebnahme Hinweis: Um das Wasser im Becken (oder Whirlpool) zu erwärmen, muss die Filterpumpe aktiviert werden, damit das Wasser durch die Wärmepumpe zirkulieren kann. Die Wärmepumpe wird nicht starten wenn das Wasser nicht zirkuliert. Nachdem alle Verbindungen hergestellt und geprüft sind, führen Sie die folgenden Schritte durch: 1.
-
Seite 96: Zubehörliste
4. Zubehör 4.1 Zubehörliste Vibrationsdämpfer, 4 Stück Entwässerungsdüse, 2 Stück Wasserdichte Box, 1 pc 10M Signalkabel, 1 pc Wasserabflussrohre, 2 pcs 4.2 Installation des Zubehörs Vibrationsdämpfer 1. Nehmen Sie 4 Vibrationsdämpfer heraus 2. Legen Sie einen nach dem anderen wie im Bild gezeigt unter die Maschine. - Seite 97 Verbindung von Wasser Ein- und Austritt 1. Verwenden Sie das Dichtband, um den Wasser-ein-und-Auslass an die Wärmepumpe anzuschließen. 2. Schließen Sie die zwei Glieder wie in der Abbildung gezeigt an. 3. Drehen Sie sie in den Wasser-Ein-Auslass 10M Signalkabel 1. Nehmen Sie eine Seite des 10M Signalkabels und verbinden Sie es mit der Steuereinheit.
-
Seite 98: Verkabelungsdiagramm Der Schwimmbecken-Wärmepumpe
5. Elektrische Verkabelung 5.1 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE 777590,777591,778375 - 95 -... - Seite 99 5.2 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE 778392 - 96 -...
- Seite 100 5.3 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE 778393 HINWEIS: (1) Der Schaltplan dient nur zu ihrer Referenz (2) Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen.
-
Seite 101: Die Tasten Der Led Kabelsteuerung
5.4 Installation des Displays Foto (1) Foto (2) Foto (3) - Demontage der Steuerung und des Steckers - Installation des mitgelieferten Kabels (Foto 2) - Führen Sie das Kabel durch die Steckbüchse (Foto 3) und verbinden Sie die Anschlüsse. 6. Display Operation en Die Tasten der LED Kabelsteuerung LED-Display Modustaste... -
Seite 102: Einstellen Der Realzeit
6.4 Einstellen der Realzeit im Bereitschafts oder Betriebsmodus halten Sie , dann drücken Sie oder Stunden/Minuten einzustellen. Dann drücken Sie erneut um neue Daten zu speichern. Wenn Sie die Zeit einstellen kann nicht arbeiten. 6.5 Wassertemperatureinstellung: Drücken Sie auf Standby, oder im Betriebsmodus um die gewünschte Wassertemperatur einzustellen. -
Seite 103: Einstellung Der Betriebsdaten
7. Einstellung der betriebsdaten 7.1 Wie sie die Parameter überprüfen Halten Sie im Bereitschafts- oder im Betriebsmodus die Taste für 10 Sekunden gedrückt, und drücken Sie dann oder um die Parameter zu überprüfen (von 0 bis H, siehe Betriebsparametertabelle). 7.2 Einstellung der Parameter (Können nur im Bereitschaftsmodus eingestellt werden) 1) Halten Sie für 10 Sekunden gedrückt, drücken Sie dann nochmal um die Daten zu... - Seite 104 Nehmen Sie bitte zur Kenntnis: A) Drücken Sie “MODE” um den Modus zu wählen (Der Modus wechselt nur für “1” oder “2” bei Parameter B) Der Modus kann wärend des Betriebs gewechselt werden. C) Zusätzliches elektrisches Heizen ist in diesen Moden nicht möglich. - 101 -...
-
Seite 105: Den Aktuellen Status Abrufen
7.3 Den aktuellen Status abrufen - 102 -... - Seite 106 Parameter Bedeutung Bereich Voreinstellung Bemerkung Einstellung der Eintrittswassertemperatur – 8-35℃ 28℃ Einstellbar Kühlmodus Einstellung der Eintrittswassertemperatur – 15-40℃ 28℃ Einstellbar Heizmodus Eintritt in die Auftauphase 30-90 MIN 40MIN Einstellbar Bedingungen zum Eintritt in die -30℃ bis -7℃ Einstellbar Auftauphase 0℃ Bedingungen zum Austritt aus der 2 bis 30℃...
- Seite 107 8. Fehlerbehebung 8.1 Fehlercodeanzeige auf einer LED-Kabelsteuerung Fehlfunktion Fehlercode Ursache Lösungsweg Fehlfunktion beim Sensor Überprüfen oder wechseln für die Wassereintritts- Drahtbruch oder Kurzschluss Sie den Sensor temperatur Fehlfunktion beim Sensor Überprüfen oder wechseln für die Wasseraustritts- Drahtbruch oder Kurzschluss Sie den Sensor temperatur Überprüfen oder wechseln Fehler beim Sensor für...
- Seite 108 8.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt) Fehlfunktion Anzeichen Ursachen Lösung LED-Kabelsteuerung hat Überprüfen Sie ob Kabel und Keine Stromzufuhr keine Anzeige Schutzschalter verbunden sind LED-Kabelsteuerung zeigt Wärmepumpe im Starten Sie die Wärmepumpe. die aktuelle Zeit an. Bereitschaftsmodus 1.
-
Seite 109: Explosionszeichnung
9. Explosionszeichnung Modell:777590,777591 - 106 -... - Seite 110 Teile Teile Obere Abdeckung Regleranzeige Rückgrill Wasserdichte Box Verdampfer Gummiring Elektrokastenabdeckung Wasseranschluss Leiterplatte Kapillare Clip Gassammelrohr Kompressorkondensator Klipp Wandler Heizung Rohrtemperaturfühler Lüftermotor-Kondensator Umgebungstemperaturfühler Säule Sensor für die Umgebungstemperaturfühler Seitengitter Verdrahtungsdeckel für Verdichter Frontgrill Wassermengenschalter Vorderseite Isolierplatte Elektrischer Kasten Lüfterflügel Lüftermotor Unterer Clip Motorhalterung Obere Klammer...
-
Seite 111: Wartung
10. Wartung Sie sollten das Wasserzufuhrsystem regelmäßig überprüfen, um zu vermeiden dass Luft in das System eindringt und geringe Wasserflussmenge verursacht, denn das würde die Leistung und Zuverlässigkeit der HP-Einheit reduzieren. Reinigen Sie ihr Becken und Filtersystem regelmäßig um Schäden an der Einheit durch verschmutzte Filter zu vermeiden. - Seite 186 Déclare sous sa seul responsabilité que toutes les pompes à chaleur:Bomba calor Fabriquées a partir du 01/03/2011,indépendamment du numéro de série,sont conforme savec: Bescheinigt in alleiniger Verantwortung, dass alle Wärmepumpen des Typs: Bomba calor Ab 31/07/2008 produziert wurden, unabhängig von der Seriennummer, konform sind mit: Richtlinie über Maschinensicherheit 2006/42/EG.
- Seite 188 A0158MGRE01...
