Hinweis:

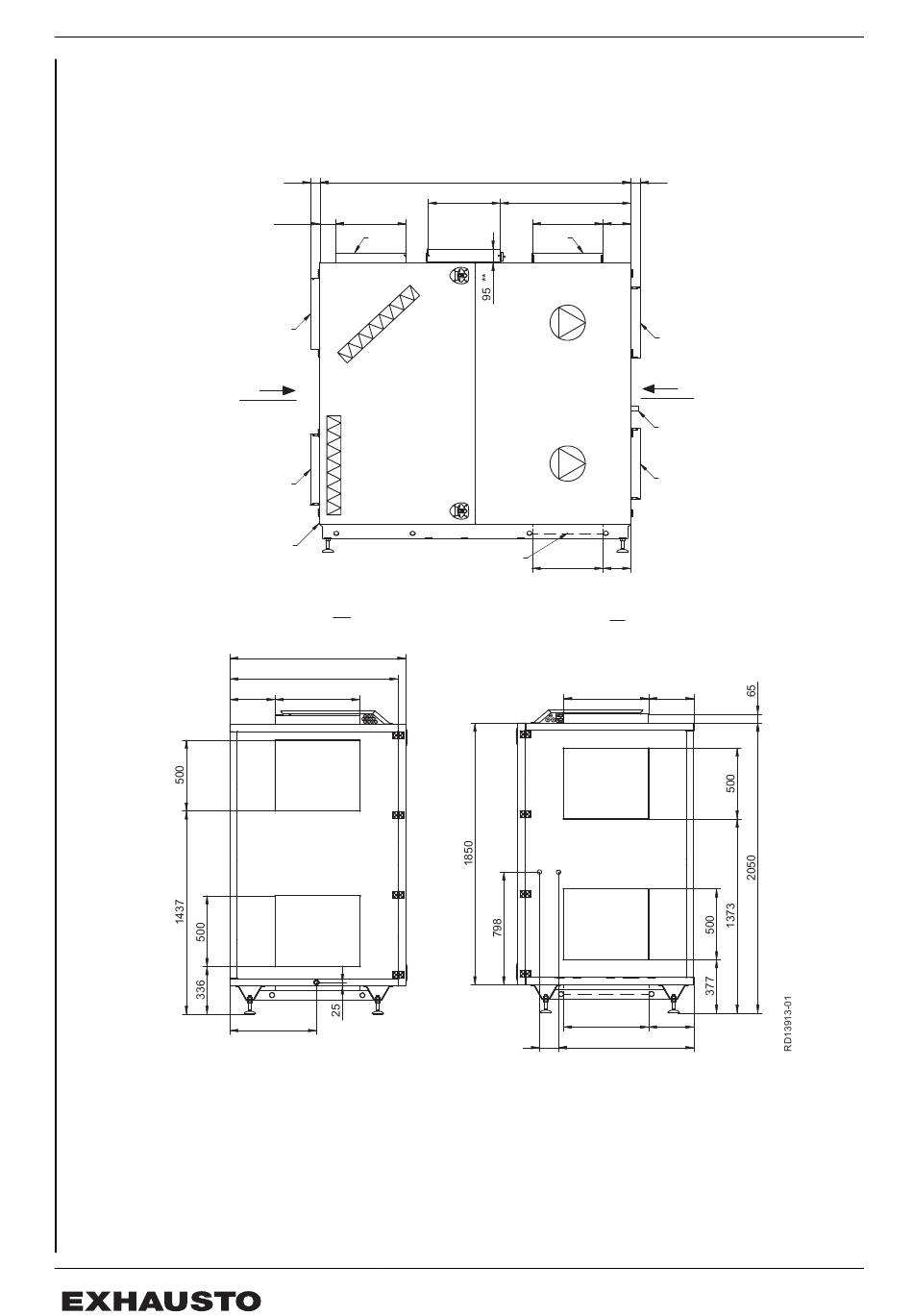

Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor:
65
111 500
2,1,B
2,1,A
M
1,1,A
DN32
M
1240 *
1190
320 600
2,1,A
1,1,A
613
Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten.
* Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie-
ren.
** Eine lichte Höhe von mindestens 300 mm für Wartung reservieren.
2200
517 923
500 196
1,2,B
2,2,B
500 196
N
600
1,2,A
2,2,A
600
135
