Loewe Individual COMP 46 FHD+ 100 Serviceanleitung Seite 8

TV-Gerät öffnen (Individual 32 Selection HD)
Ziehen Sie den Netzstecker!
Entfernen Sie die Anschlussleitungen vom TV-Gerät.

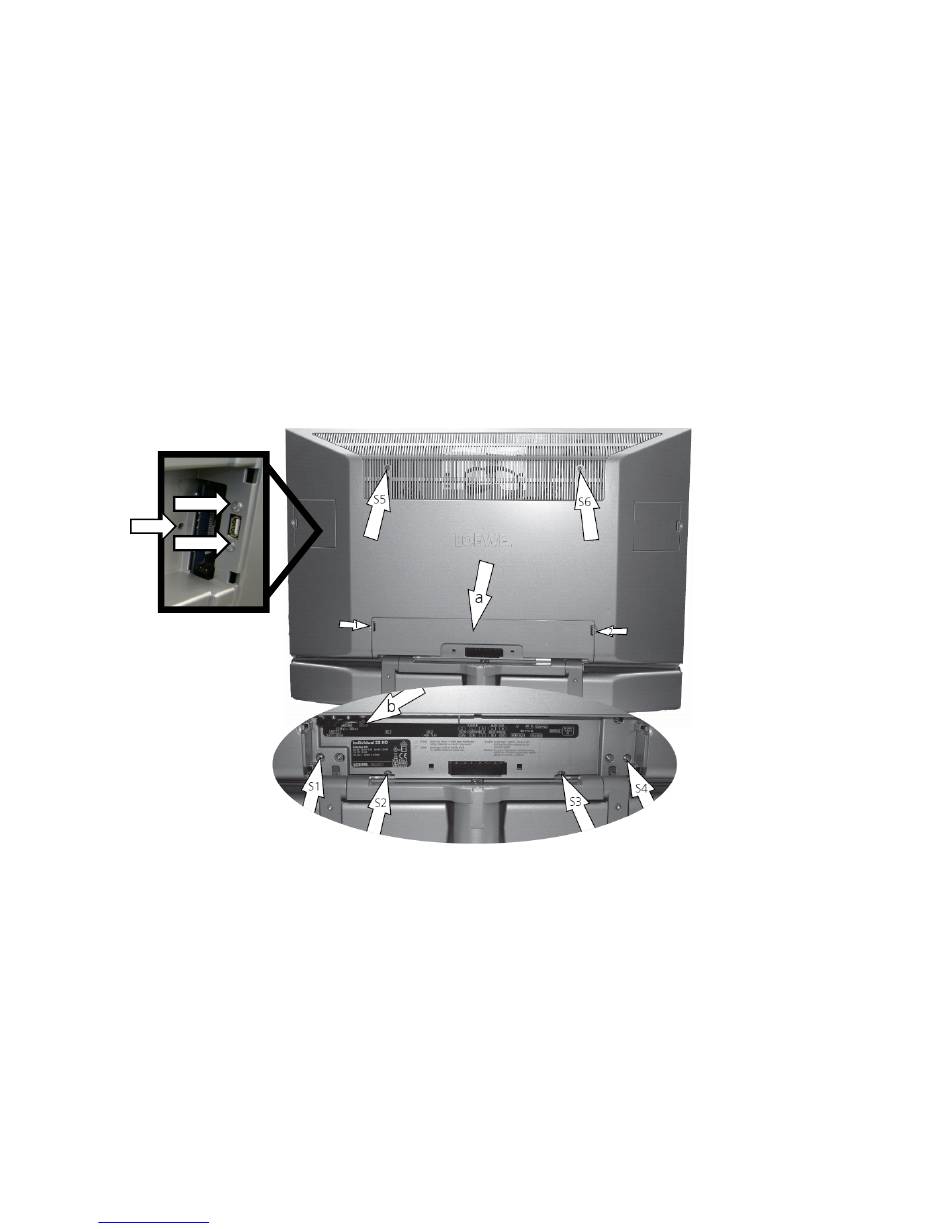

Lösen und entfernen Sie, entsprechend des TV-Gerätemodels, die auf der entsprechenden Skizze mit Pfeilen (S1-7)
markierten 6 Schrauben vom Typ M4 Tx20 .
Nehme n Sie, nachdem Sie die Schrauben entfernt haben, die Rückwand vorsichtig nach hinten ab. Achtung! In der
Rückwand sind links die USB-Buchse und auf der echten Seite die Frontbuchsen eingebaut. Ziehen Sie die Kabel vom
Signalboard ab bevor Sie die Rückwand wegnehmen. Alternativ können Sie die USB-Buchse mit den Schrauben S8-9
entfernen.
(Zum Einsetzen der Rückwand verfahren Sie entsprechend umgekehrt.)
Opening the TV set (Individual 32 Selection)
Pull out the mains plug!
Remove the connecting cables from the TV set.
Loosen and remove the 6 screws (Type M4 Tx20) marked with arrows (S1-7) in the corresponding illustration according
to the TV model.
The back cover can be moved carefully rearwards once the screws have been removed. Attention! The USB socket is
fixed at the left side of the back cover and the front sockets at the right side. Disconnect the cables at the Signalboard
before you remove the back cover finally. Alternatively you can remove the screws S8-9 at the USB socket.
(Proceed in reverse order to insert the rear panel.)
S 7
Downloaded from www.Manualslib.com
S8
S9
manuals search engine
Individual 32 Selection HD
8
