IR270CT
Passive infrared detector with antimask
Passiv-Infrarotmelder mit «Antimask»
Détecteur infrarouge passif avec «antimask»
Rivelatore passivo a infrarosso con «antimask»
Detector a infrarrojos pasivos con «antimask»
Passief-infraroddetector met «antimask»
Made in Switzerland

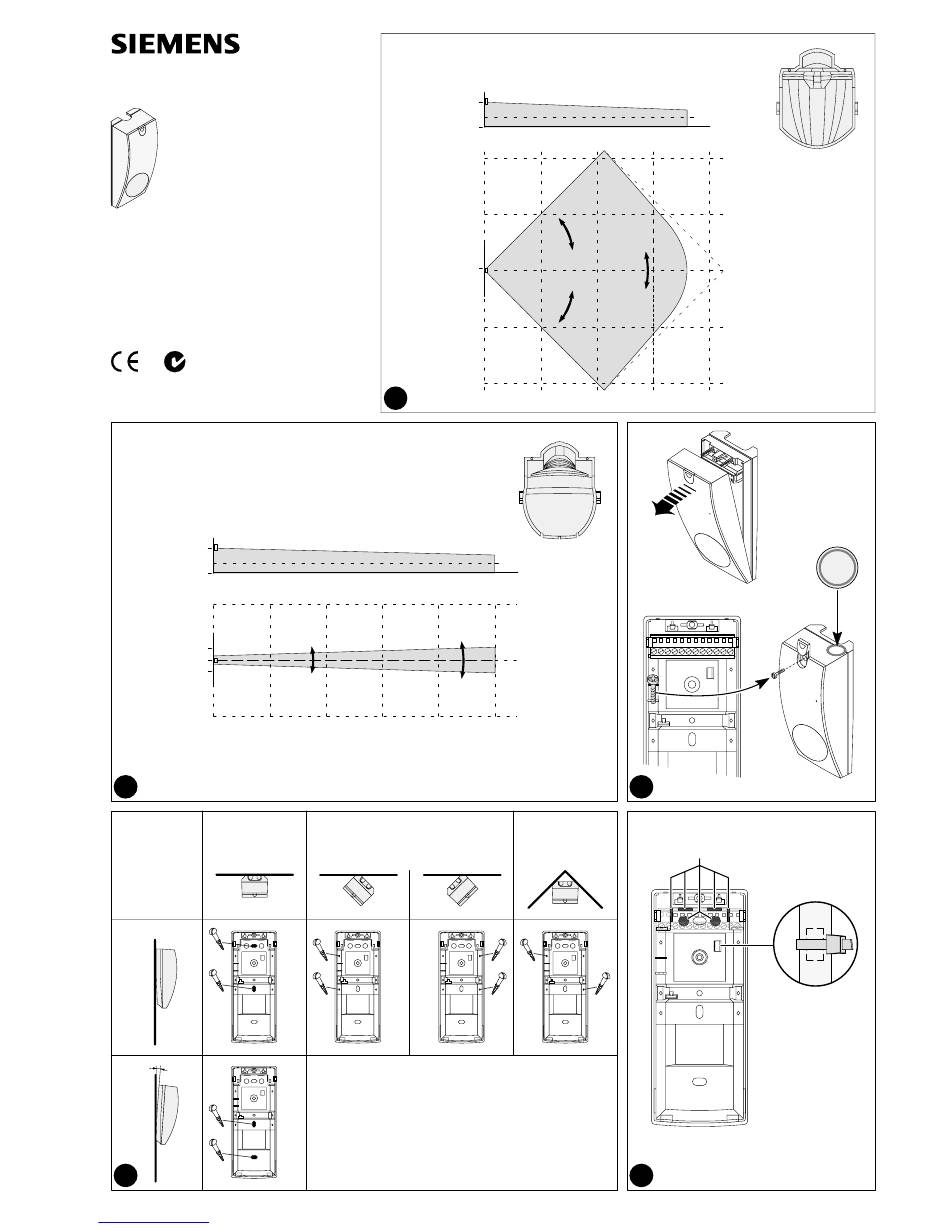

Installation manual 007038_b_--_--
Edition 07.2003
Supersedes 007038_a_--_--
PN A5Q00003280
Curtain mirror
Vorhang-Spiegel
Miroir rideau
IRS272
PN 571 733
h = 2,2m 7.2ft
max. 3,5m 11.5ft
min. 2,0m 6.5ft
5m
1m
1m 3.3ft
5m 16ft
2
A
2°
B
4
007038_b_- -_- - p1
Downloaded from
www.Manualslib.com
Specchio a tenda
Espejo de cortina
Gordijnspiegel
0
16ft
3.3ft
0
0
5m
10m
16ft
32ft
Wall mounting
Wandmontage
Montage sur mur
Montaggio a muro
Montaje en pared
Montage op een mur
manuals search engine
Wide angle mirror
Specchio grandangolare
Weitwinkel-Spiegel
Espejo gran angular
Miroir grand-angle
Miroir grand-angle
Breedhoekspiegel
Breedhoekspiegel
h = 2,2m 7.2ft
max. 2,5m 8.2ft
min. 2,0m 6.5ft
0
10m 32ft
5m 16ft
0
5m 16ft
10m 32ft
1
0
5m
16ft
0,9m
3ft
15m
20m
25m
50ft
65ft
80ft
45° mounting
Corner mounting
45°-Montage
Eckmontage
Montage 45°
Montage dans un angle
Montaggio 45°
Montaggio ad angolo
Montaje 45°
Montaje en esquina
Montage 45°
Montage in een hoek
0,9m
3ft
10m
15m
20m
32ft
50ft
65ft
3
A
5
B
