4 . D I P - S W I T C H
4 . D I P - S W I T C H
Die Dip-Switch können drei verschiedene Funktionen erfüllen, FUNKTION STANDARD,
FUNKTION 3,3, FUNKTION 4,2.

- FUNKTION STANDARD

DIES IST DIE FUNKTION, DIE ALS STANDARD EINGESTELLT WIRD.
Unter Anwendung der Dip-Switch-Gruppe kann der Münzprüfer in der Modalität Self-Prog
programmiert werden, (AUSGENOMMEN RM5 X CC, RM5 X E0, RM5 X AT), s. Absatz
"PROGRAMMIERSYSTEME". Sie können auch für die manuelle Hemmung von fünf der ersten
sechs Kanäle verwendet werden, mit denen sie verbunden sind.
Wenn der Dip-Switch auf Position "ON" steht, ist der Kanal gesperrt, steht er auf Position "OFF"
(NUMMERNSEITE), ist er freigegeben. Wenn zum Beispiel gewünscht wird, dass der
Münzprüfer eine Münze nicht annimmt, genügt es, das Schild auf dem Kanal, auf dem sie
eingestellt ist, zu beachten und den dazugehörigen Dip-Switch auf Position ON zu stellen.
Soll die Münze wieder angenommen werden, genügt es den Dip-switch wieder auf "OFF" zu
stellen.
- FUNKTION 3,3
Sie kann bei der Bestellung angefordert oder mit "Clone5" eingestellt werden (s. Absatz
"PROGRAMMIERSYSTEME")
Unter Anwendung der Gruppe Dip-Switch kann der Münzprüfer in der Modalität Self-Prog
programmiert werden. (s. Absatz "PROGRAMMIERSYSTEME".)
In den Versionen "Totalisator" kann der Kreditpreis mit den ersten 3 Dip-Switch eingestellt
werden, während mit den 3 übrigen die Schwelle für Bonusse (Version 20, 40, 60) oder die
Betriebszeit (Version 30) eingestellt werden können.
EINSTELLUNG VON PREIS UND BONUS MIT DIP-SWITCH
Sind die Dip-Switch deaktiviert (alle auf "OFF"), gilt die interne Programmierung des Münzprüfers.
Sind die Dip-Switch eingestellt, ist der Preis für den Kredit gleich dem Binärwert der ersten drei
multipliziert mit dem Basiswert des Münzprüfers, während die letzten drei Dip-Switch anzeigen,
nach wie vielen Krediten 1 Bonus zugeteilt wird.
Der Unterschied gegenüber der Einstellung, die mit dem lRM5 PROGRAMMER oder mit CLONE 5
ausgeführt wurde (s. Absatz "PROGRAMMIERSYSTEME") besteht darin, dass nur ein Bonus,
der auf jeden Fall ein Vielfaches vom Grundpreis des Kredits sein muss, eingestellt werden
kann.
Beispiel: Bei Münzvorrichtung X21, eingestellt auf 0,50, 1,00, und 2,00€.

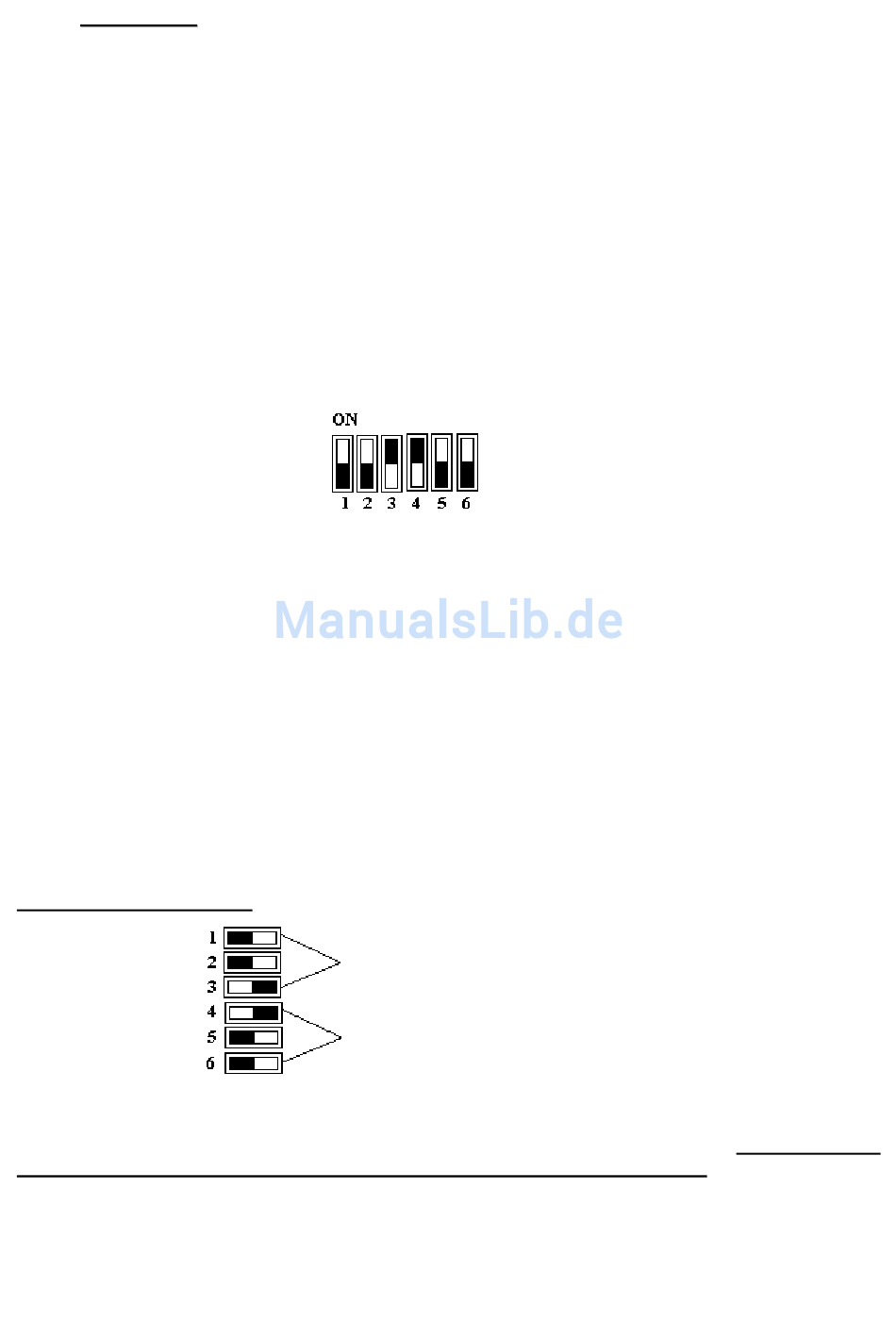

Wie es auf der Abbildung zu sehen ist, ist der Kredit gleich fünfmal (binär ausgedrückt auf den
ersten 3 Dip-Switch) der Basiswert des Münzprüfers, 5x 0,50 = 1,50
Der Bonus wird gewährt, nachdem der doppelte Kreditwert eingefügt wurde, d.h. 2x1,50=3,00€.
A.u.S.Spielgeräte GmbH A-1210 Scheydgasse 48 www.aus.at
Kanäle 3 und 4 gesperrt
Kanäle 1,2,5,6, freigegeben
Krediteinstellung
Bonuseinstellung
