AUS RM5 Bedienungsanleitung Seite 32
Muenzpruefer
Inhaltsverzeichnis
Defekte Ausgänge: VERSION MIT ULN2003
ULN2003 ersetzen, die Kontinuität und das Pin-out überprüfen.
Defekte Ausgänge: VERSION MIT TRANSISTOR
Den Ausgangstransistor ersetzen.

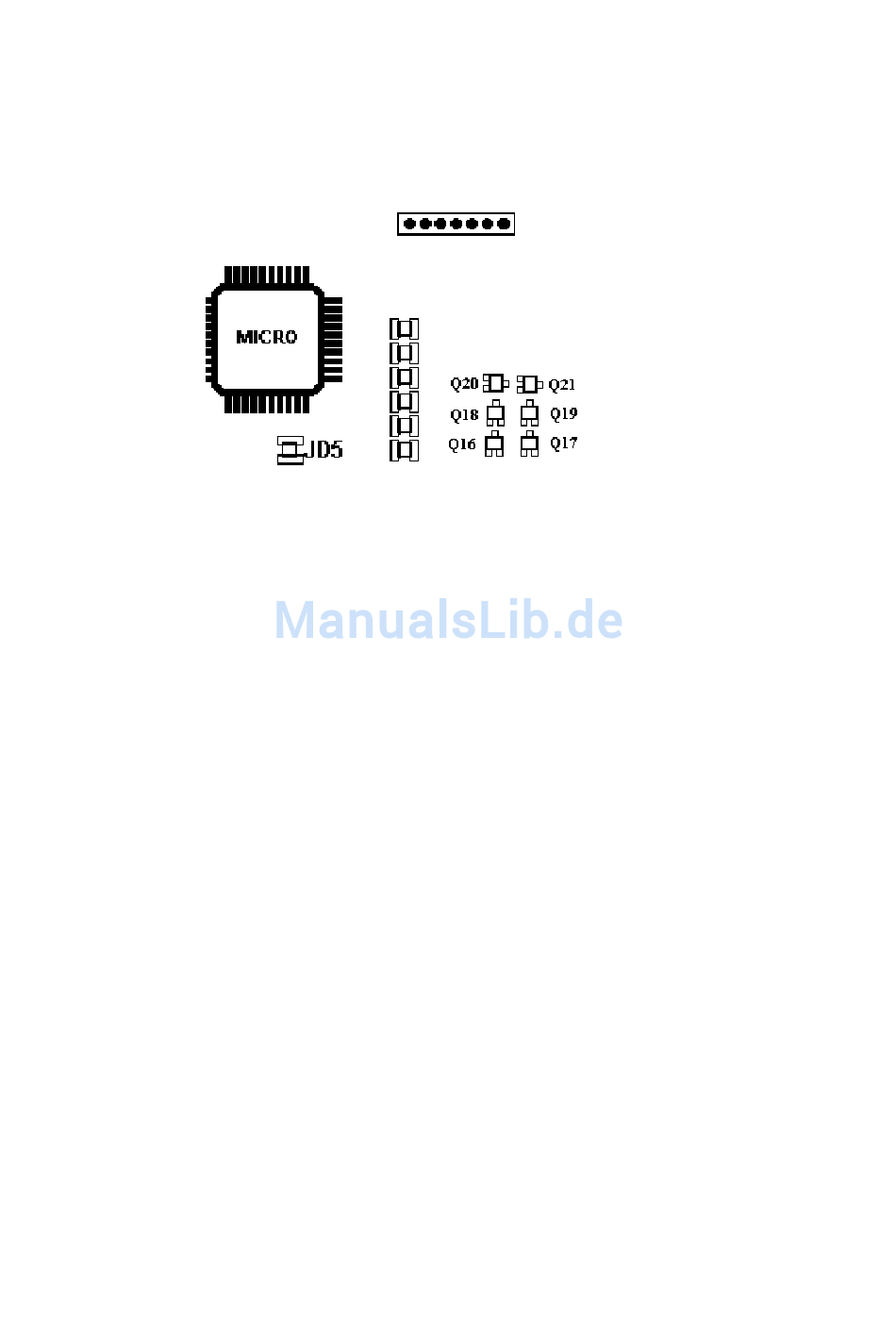

Ch1= Q16;
Ch2= Q17;
Q16-Q21= BC817
Defekte Spulen:
Die in Folge beschriebenen Verschweißungen der Check points überprüfen und erneuern. Mit dem
Tester den Ohmmeter kontrollieren: (Spule auf Karte )
Chek point
1
3
7
Anschluss CN1 (Spule auf der Klappe )
2
4
6
Treten Probleme mit den Spulen auf der Karte des Rm5 auf, sollte der Münzprüfer bei A.u.S.
repariert werden, bei Problemen mit den Spulen auf der Klappe, genügt es die Klappe und das
entsprechende Flex auszutauschen.
Amplitude:
Die Spannung auf C25 (rote Klemme) überprüfen, sie muss 3.5 Vdc betragen.
Die HFL-Spulen kontrollieren (s. Defekte Spulen).
Kassensensor (TLP):
Die Kontinuität auf dem Jumper JD5 überprüfen.
A.u.S.Spielgeräte GmbH A-1210 Scheydgasse 48 www.aus.at
Ch3= Q18;
Ch4= Q19;
Check point
2
4
8
8
8
8
Ch5= Q20;
Ohm
Komponente
50 Ohm
20 Ohm
10 Ohm
20 Ohm
10 Ohm
20 Ohm
Seite 32 von 34
Ch6= Q21;
LF
HFU
HFL
LF
HFL
HFU
M21/03.02
Del 25/09/03
Rev.02
