Den Münzprüfer an den PC anschließen und das Programm Clone5 öffnen.
A
Überprüfen, dass die Kanäle eingestellt und freigegeben sind.
B
Überprüfen, dass die Münzvorrichtung für die Maschine konfiguriert ist.
C
Überprüfen, dass für jeden Kanal der Wert der Münze oder des Jetons eingestellt
ist.
D
Bei den Versionen mit Totalisator die Einstellung des Preises überprüfen.
E
Überprüfen, ob eventuell ein "Limit" gegeben ist.
In das HARDWARE-Menü eintreten.
A
Die Tests der Ausgänge durchführen und überprüfen, ob die Spule korrekt einrastet
und ob sich die sechs LEDS der sechs Ausgänge einschalten.
B
Überprüfen,
Funktionstüchtigkeit zu überprüfen eine Münze in die Öffnung zur Kasse einwerfen,
(s. entsprechende Abbildung im Handbuch des RM5) und die Taste Test Hardware
drücken, der Status ändert sich und es wird "Aktiviert" angezeigt.
C
Überprüfen, dass die Bezugwerte und die Ruhewerte der Annahmespulen ungefähr
gleich sind.
Das Annahmesolenoid löst sich nicht aus:

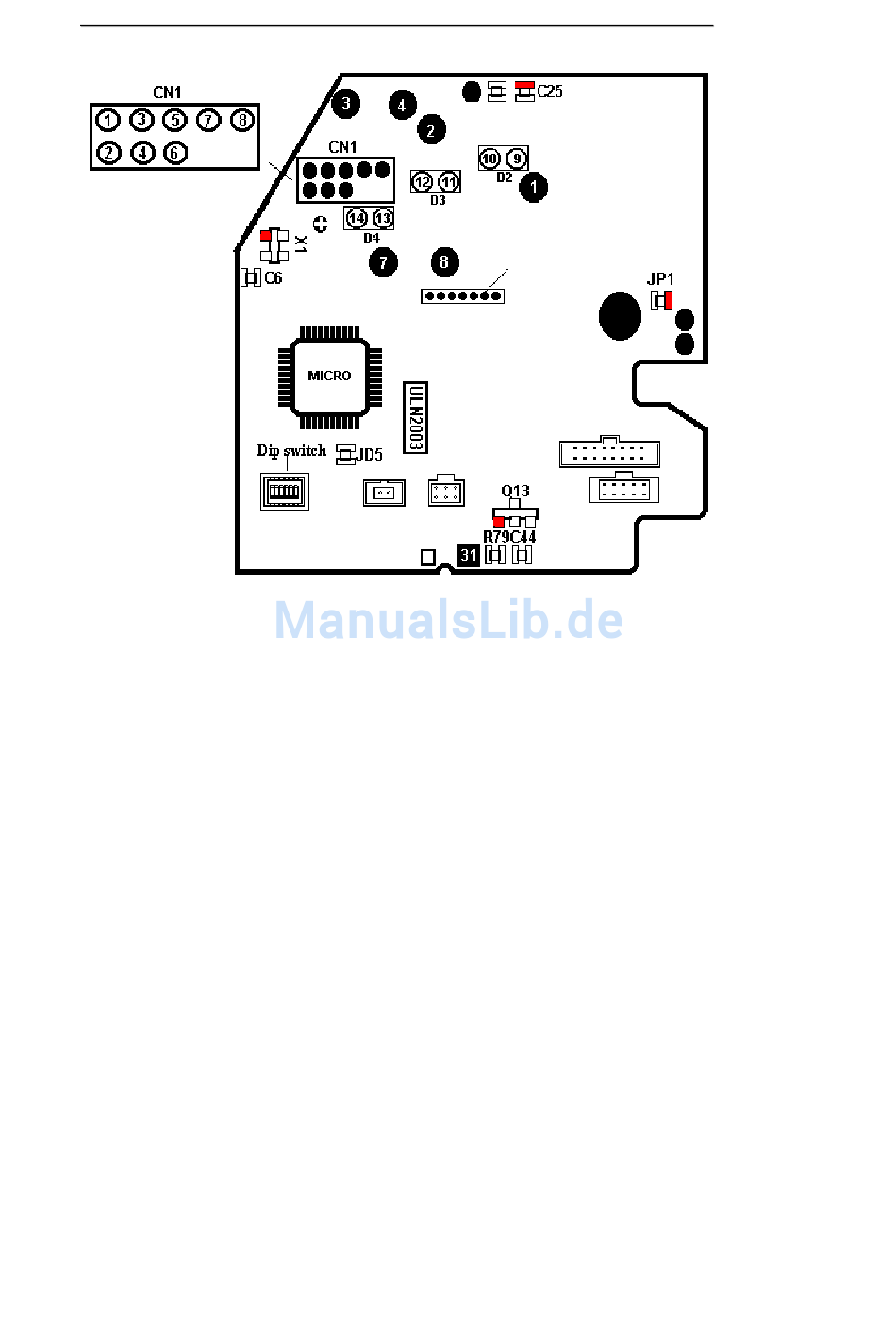

Den CHECK POINT 31 und die rote Pin von X1 kurzschließen. Wenn sich das Solenoid nicht
auslöst, ist es auszutauschen; andernfalls mit dem Oszilloskop Q13 (rote Klemme) kontrollieren,
bei dem oben beschriebenen Kurzschluss muss sich der Zustand ändern. Ändert er sich nicht, die
Schweißung auf Q13,R79,C44 erneuern oder die besagten Teile ersetzen.
