Montageanleitung HAK 6 H V4 AP
Instruction de montage HAK 6 H V4 AP

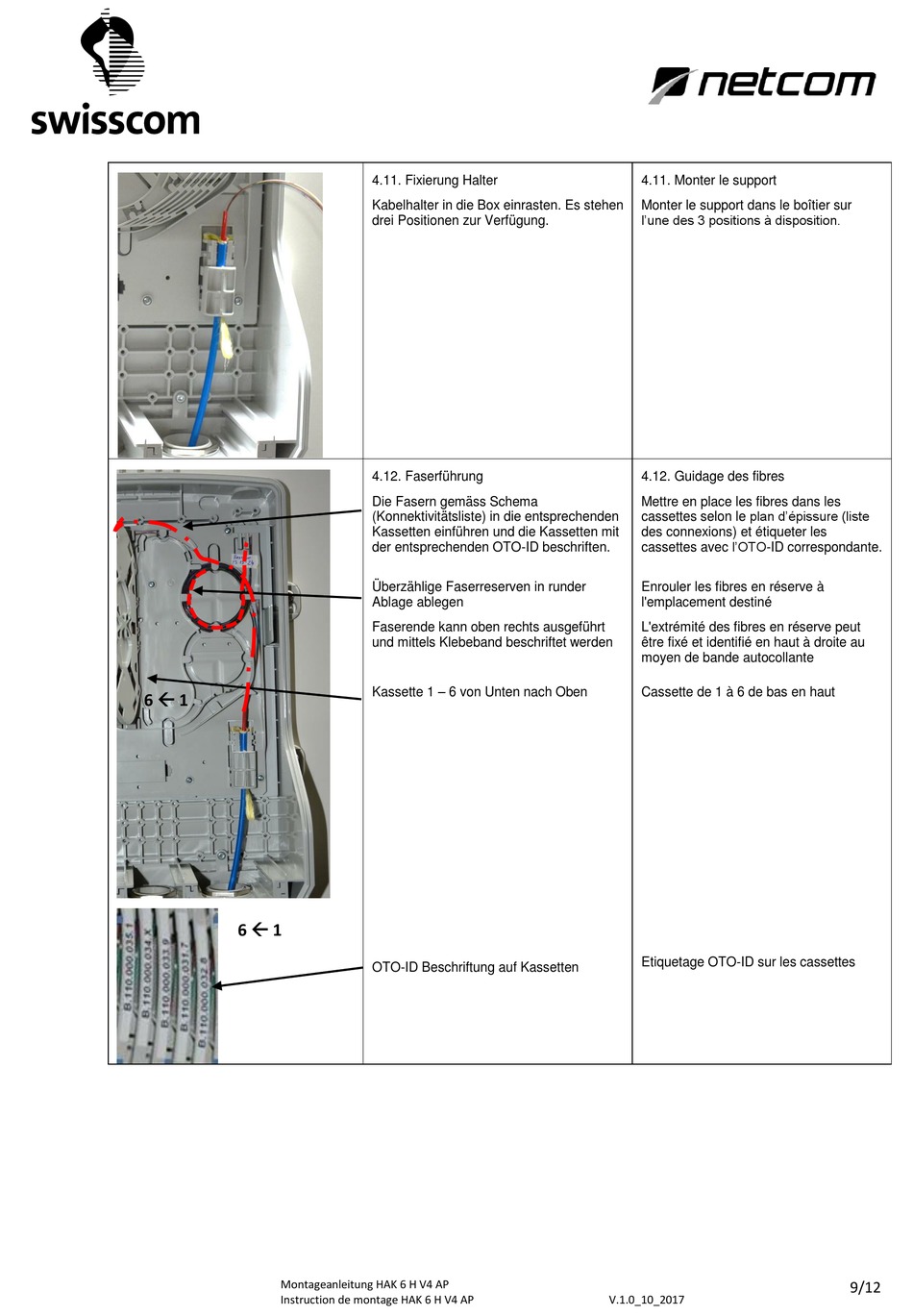

4.11. Fixierung Halter

Kabelhalter in die Box einrasten. Es stehen
drei Positionen zur Verfügung.
4.12. Faserführung
Die Fasern gemäss Schema
(Konnektivitätsliste) in die entsprechenden
Kassetten einführen und die Kassetten mit
der entsprechenden OTO-ID beschriften.
Überzählige Faserreserven in runder
Ablage ablegen
Faserende kann oben rechts ausgeführt
und mittels Klebeband beschriftet werden
Kassette 1 – 6 von Unten nach Oben
OTO-ID Beschriftung auf Kassetten

4.11. Monter le support

Monter le support dans le boîtier sur
l'une des 3 positions à disposition.
4.12. Guidage des fibres
Mettre en place les fibres dans les
cassettes selon le plan d'épissure (liste
des connexions) et étiqueter les
cassettes avec l'OTO-ID correspondante.
Enrouler les fibres en réserve à
l'emplacement destiné
L'extrémité des fibres en réserve peut
être fixé et identifié en haut à droite au
moyen de bande autocollante
Cassette de 1 à 6 de bas en haut
Etiquetage OTO-ID sur les cassettes
V.1.0_10_2017
9/12
