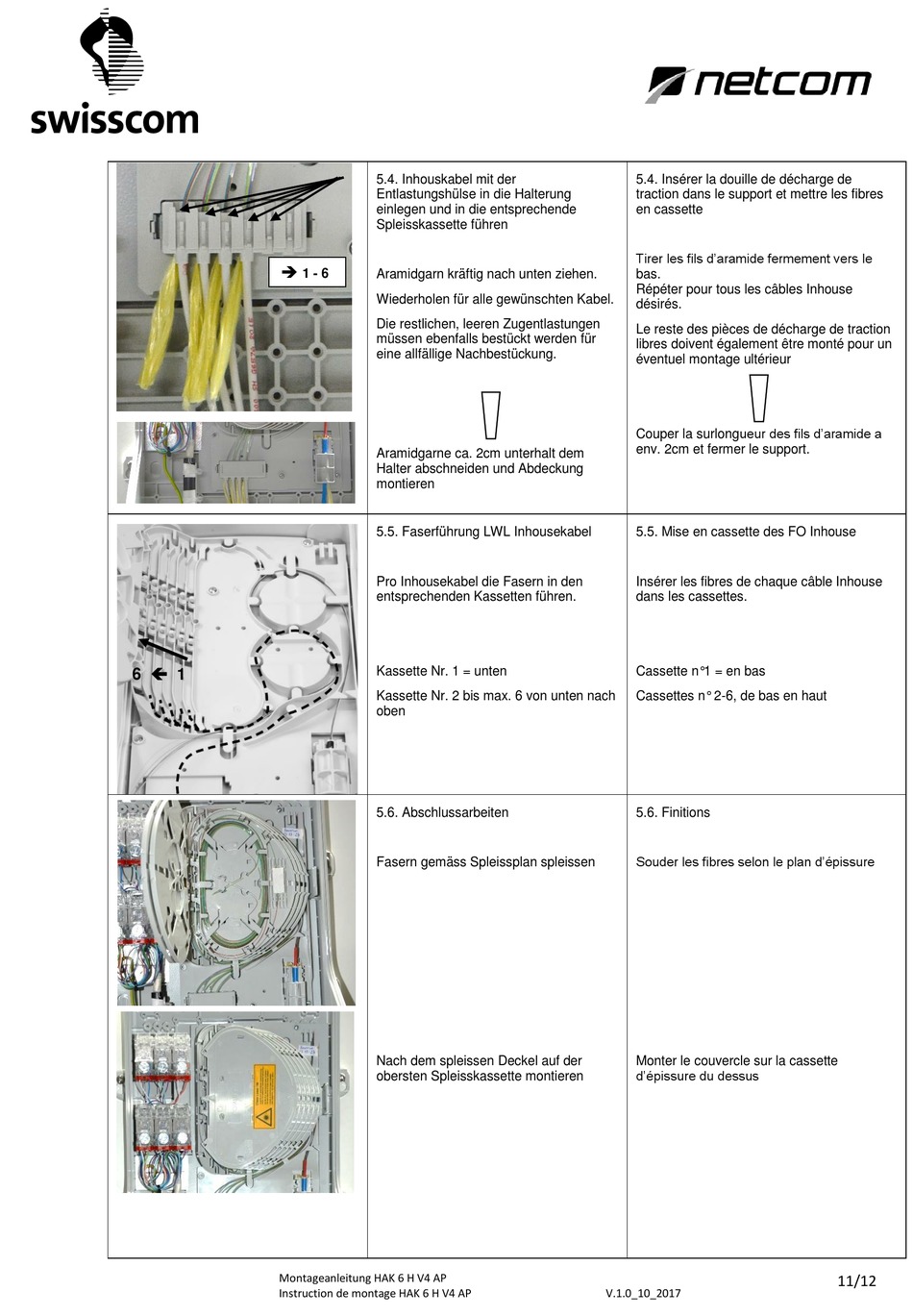

Montageanleitung HAK 6 H V4 AP
Instruction de montage HAK 6 H V4 AP
5.4. Inhouskabel mit der
Entlastungshülse in die Halterung
einlegen und in die entsprechende
Spleisskassette führen
Aramidgarn kräftig nach unten ziehen.
Wiederholen für alle gewünschten Kabel.
Die restlichen, leeren Zugentlastungen
müssen ebenfalls bestückt werden für
eine allfällige Nachbestückung.
Aramidgarne ca. 2cm unterhalt dem
Halter abschneiden und Abdeckung
montieren
5.5. Faserführung LWL Inhousekabel
Pro Inhousekabel die Fasern in den
entsprechenden Kassetten führen.
Kassette Nr. 1 = unten
Kassette Nr. 2 bis max. 6 von unten nach
oben
5.6. Abschlussarbeiten
Fasern gemäss Spleissplan spleissen
Nach dem spleissen Deckel auf der
obersten Spleisskassette montieren
5.4. Insérer la douille de décharge de
traction dans le support et mettre les fibres
en cassette
Tirer les fils d'aramide fermement vers le
bas.
Répéter pour tous les câbles Inhouse
désirés.
Le reste des pièces de décharge de traction
libres doivent également être monté pour un
éventuel montage ultérieur
Couper la surlongueur des fils d'aramide a
env. 2cm et fermer le support.
5.5. Mise en cassette des FO Inhouse
Insérer les fibres de chaque câble Inhouse
dans les cassettes.
Cassette n°1 = en bas
Cassettes n° 2-6, de bas en haut
5.6. Finitions
Souder les fibres selon le plan d'épissure
Monter le couvercle sur la cassette
d'épissure du dessus
V.1.0_10_2017
11/12
