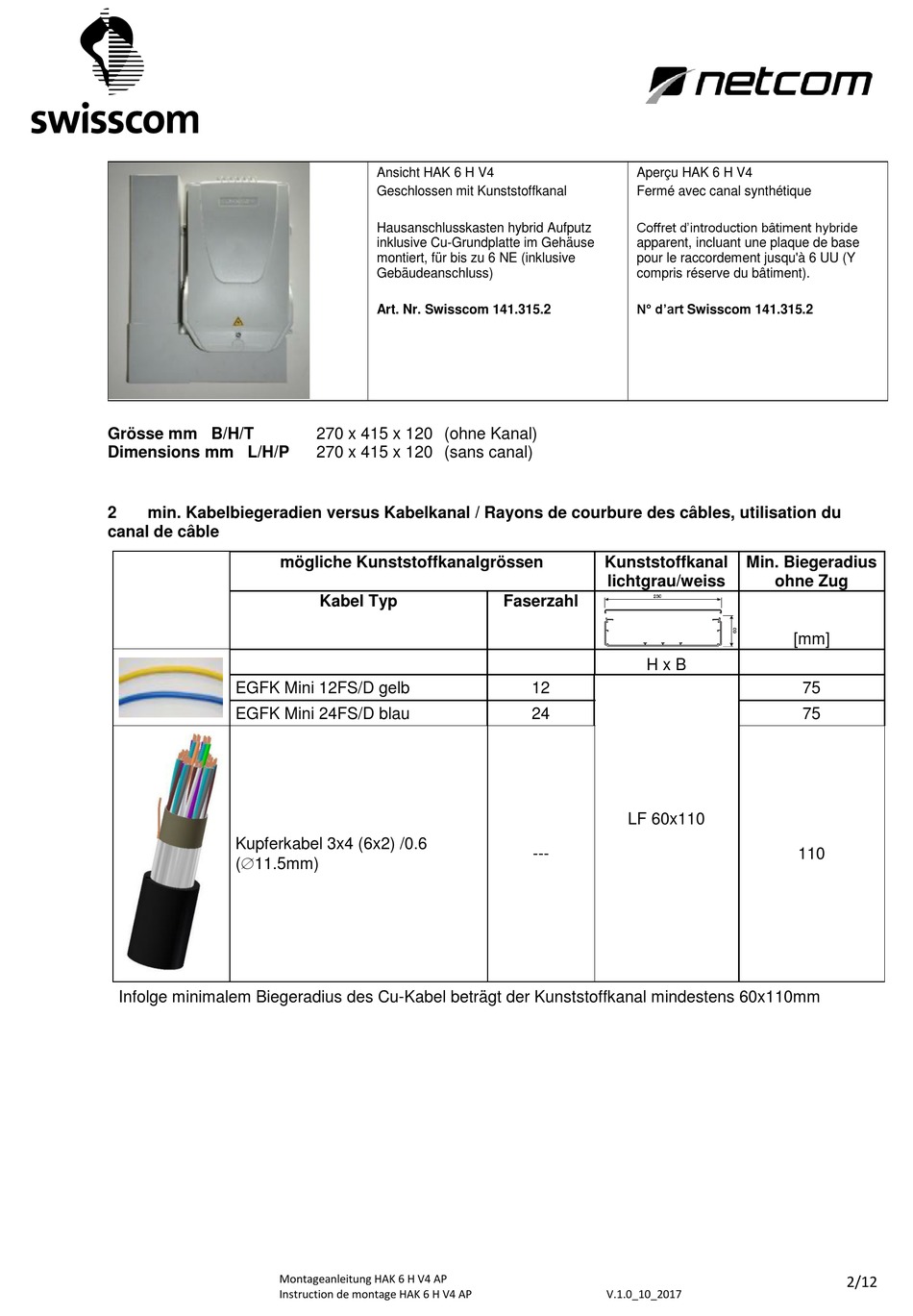

Kabelbiegeradien Vs Kabelkanal / Rayons De Courbure Des Câbles, Utilisation Du Canal De Câble - Swisscom HAK 6 H V4 AP Montageanleitung

Grösse mm B/H/T
Dimensions mm L/H/P
2 min. Kabelbiegeradien versus Kabelkanal / Rayons de courbure des câbles, utilisation du
canal de câble
mögliche Kunststoffkanalgrössen
EGFK Mini 12FS/D gelb
EGFK Mini 24FS/D blau
Kupferkabel 3x4 (6x2) /0.6
(11.5mm)
Infolge minimalem Biegeradius des Cu-Kabel beträgt der Kunststoffkanal mindestens 60x110mm
Montageanleitung HAK 6 H V4 AP
Instruction de montage HAK 6 H V4 AP
Ansicht HAK 6 H V4
Geschlossen mit Kunststoffkanal
Hausanschlusskasten hybrid Aufputz
inklusive Cu-Grundplatte im Gehäuse
montiert, für bis zu 6 NE (inklusive
Gebäudeanschluss)
Art. Nr. Swisscom 141.315.2
270 x 415 x 120 (ohne Kanal)
270 x 415 x 120 (sans canal)
Kabel Typ
Aperçu HAK 6 H V4
Fermé avec canal synthétique
Coffret d'introduction bâtiment hybride
apparent, incluant une plaque de base
pour le raccordement jusqu'à 6 UU (Y
compris réserve du bâtiment).
N° d'art Swisscom 141.315.2
Kunststoffkanal
lichtgrau/weiss
Faserzahl
H x B
12
24
LF 60x110
---
V.1.0_10_2017
Min. Biegeradius
ohne Zug
[mm]
75
75
110
2/12
