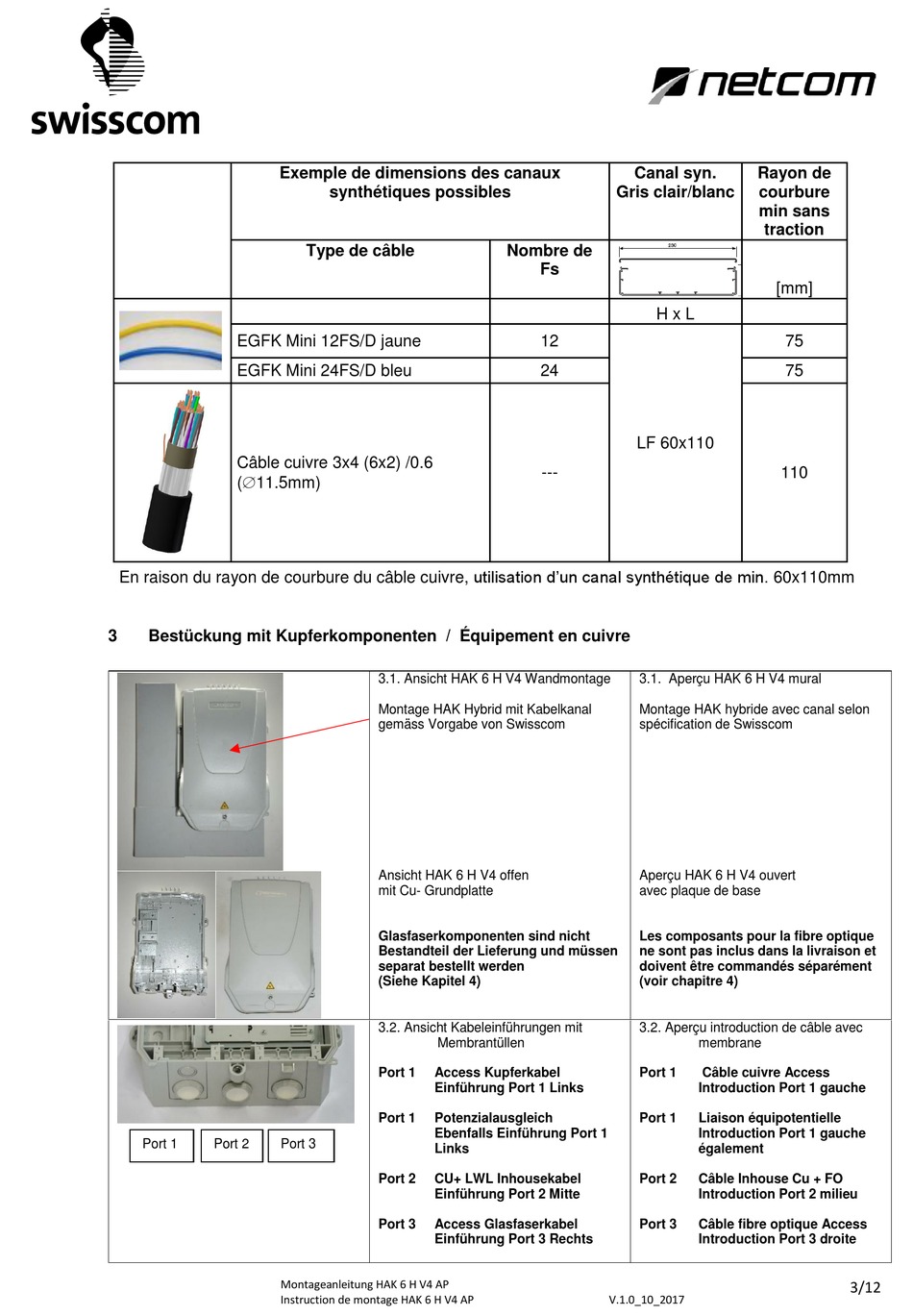

Bestückung Mit Kupferkomponenten / Équipement En Cuivre; Ansicht Hak 6 H V4 Wandmontage - Swisscom HAK 6 H V4 AP Montageanleitung

Exemple de dimensions des canaux
EGFK Mini 12FS/D jaune
EGFK Mini 24FS/D bleu
Câble cuivre 3x4 (6x2) /0.6
(11.5mm)
En raison du rayon de courbure du câble cuivre, utilisation d'un canal synthétique de min. 60x110mm
3 Bestückung mit Kupferkomponenten / Équipement en cuivre
Port 1 Port 2 Port 3
Montageanleitung HAK 6 H V4 AP
Instruction de montage HAK 6 H V4 AP
synthétiques possibles
Type de câble

3.1. Ansicht HAK 6 H V4 Wandmontage

Montage HAK Hybrid mit Kabelkanal
gemäss Vorgabe von Swisscom
Ansicht HAK 6 H V4 offen
mit Cu- Grundplatte
Glasfaserkomponenten sind nicht
Bestandteil der Lieferung und müssen
separat bestellt werden
(Siehe Kapitel 4)
3.2. Ansicht Kabeleinführungen mit
Membrantüllen
Port 1 Access Kupferkabel
Einführung Port 1 Links
Port 1 Potenzialausgleich
Ebenfalls Einführung Port 1
Links
Port 2 CU+ LWL Inhousekabel
Einführung Port 2 Mitte
Port 3 Access Glasfaserkabel
Einführung Port 3 Rechts
Canal syn.
Gris clair/blanc
Nombre de
Fs
H x L
12
24
LF 60x110
---
3.1. Aperçu HAK 6 H V4 mural
Montage HAK hybride avec canal selon
spécification de Swisscom
Aperçu HAK 6 H V4 ouvert
avec plaque de base
Les composants pour la fibre optique
ne sont pas inclus dans la livraison et
doivent être commandés séparément
(voir chapitre 4)
3.2. Aperçu introduction de câble avec
Port 1
Port 1
Port 2
Port 3
V.1.0_10_2017
Rayon de
courbure
min sans
traction
[mm]
75
75
110
membrane
Câble cuivre Access
Introduction Port 1 gauche
Liaison équipotentielle
Introduction Port 1 gauche
également
Câble Inhouse Cu + FO
Introduction Port 2 milieu
Câble fibre optique Access
Introduction Port 3 droite
3/12
