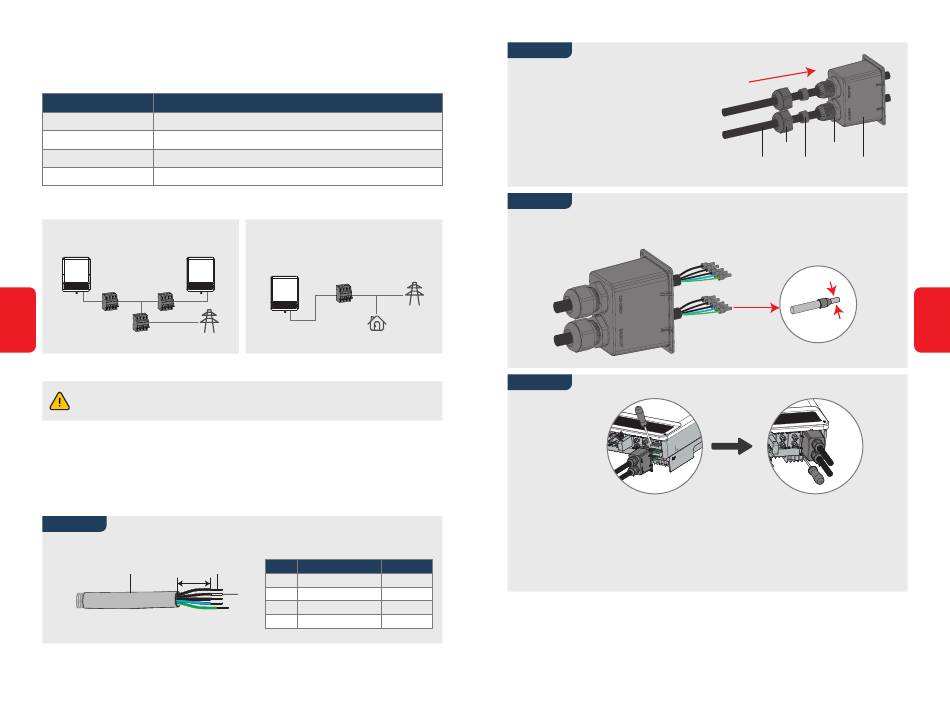

2.4.3 Netzgebundener Anschluss & Backup-Anschluss
Ein externer AC-Trennschalter wird bei netzgebunden Anschlüssen benötigt, um das Netz bei
Bedarf zu abzutrennen.
Die Bedingungen des netzgebundenen AC-Trennschalters sind wie unten aufgeführt.
Wechselrichtermodell Spezifikation des AC-Trennschalters
GW5K/GW5KL-ET 25A / 400V (e.g. DZ47-60 C25)
GW6K5/GW6KL-ET 25A / 400V (e.g. DZ47-60 C25)
GW8K/GW8KL-ET 32A / 400V (e.g. DZ47-60 C32)
GW10K/GW10KL-ET 32A / 400V (e.g. DZ47-60 C32)
Hinweis: Das Fehlen eines AC-Trennschalters auf der Backup-Seite führt zu Wechselrichter-
schäden, wenn ein Kurzschlusses auf der Backup-Seite auftritt.
1. Verwenden Sie für individuelle Wechsel-
richter seperate AC-Trennschalter.
AC- AC-
Trennschalter Trennschalter
11
AC-Trennschalter
Das AC-Kabel muss auf die Netz- und Backup-Seite angeschlossen werden.
Stellen Sie sicher, dass der Wechselrichter komplett von jeglichen DC- und AC-Leis-
tung isoliert ist, bevor Sie das AC-Kabel anschließen.
Hinweis:
1. Das neutrale Kabel sollte blau, das Linienkabel schwarz oder braun (bevorzugt) und das
Erdungsschutzkabel sollte gelb-grün sein.
2. Bei AC-Kabeln sollte das PE-Kabel nicht länger als die N- & L-Kabel sein, sodass im Falle
eines Herausrutschens oder Entfernens des AC-Kabels der Erdungsschutzleiter als
letztes gezogen wird.
Schritt 1
Bereiten Sie die Anschlüsse und AC-Kabel nach der rechten Tabelle vor.
A
B
2. Auf der AC Seite sollten individuelle
Trennschalter zwischen Wechselrichter
und Netz jedoch vor den Lasten angeord-
net sein.
AC breaker
Lasten
Netz
Klasse Beschreibung
C
A Außendurchmesser
D
B Getrennte Drahtlänge
C Drahtlänge des Leiters
D Leiterkernabschnitt
Schritt 2
Führen Sie das AC-Kabel durch die
Anschlussabdeckung wie abgebildet ein.
Hinweis: Bitte verwenden Sie die Anschlüsse in
der Zubehörbox.
Schritt 3
PDrücken sie die 10 Verbinder fest auf den Kabelleiterkern.
Hinweis: Stellen Sie sicher, dass der Kabelmantel nicht im Verbinder klemmt.
Netz
Schritt 4
Schraubdrehmo-
Screwing torque
ment 2,0-2,5 Nm 2.0-2.5N.m
1. Schließen Sie die gesammelten AC-Kabel mit einem Drehmoment von etwa 2,0-2,5
NM an den AC-Anschlüssen an.
Hinweis: Schließen Sie vor der Verbindung der netzgebundenen Anschlüsse die Backup-An-
schlüsse an. Stellen Sie sicher, dass diese nicht auf einer falschen Seite angeschlos-
sen wurden.
Wert
13-18 mm
2. Schließen Sie die Abdeckung und schrauben Sie die Kappe auf.
20-25 mm
Spezielle Anpassungseinstellungen
7-9 mm
Der Wechselrichter verfügt über einen Bereich, wo der Benutzer Funktionen einstellen kann, wie
4-6 mm 2
etwa Auslösungspunkte, Auslösungszeit, Zeit des Neuanschlusses, aktive und ungültige
QU-Kurve sowie PU-Kurve. Die Funktionen können mittels spezieller Software angepasst werden.
Beim Interesse kontaktieren Sie bitte den Aftersale-Service .
Schraub-
Isolator
kappe
Kabel Dichtring des AC-Blechabdeckung
Einlochs
