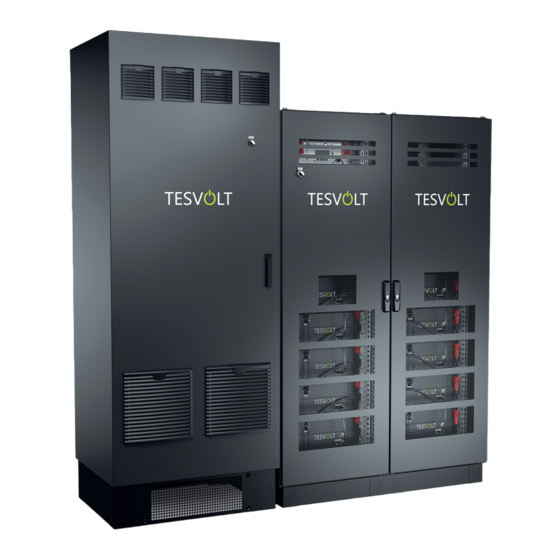

TESVOLT TS-I HV 80 Installation Und Betriebsanleitung

Lithiumspeichersystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Installations- und Betriebsanleitung
LITHIUMSPEICHERSYSTEM
TS-I HV 80

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TESVOLT TS-I HV 80

Inhaltszusammenfassung für TESVOLT TS-I HV 80

  • Seite 1 Installations- und Betriebsanleitung LITHIUMSPEICHERSYSTEM TS-I HV 80...

  • Seite 2: Inhaltsverzeichnis

    Bestandteile des Batteriespeichersystems TS-I HV 80 ........
  • Seite 3 Anschlüsse und Aufbau TESVOLT Energy Manager ........
  • Seite 4 22.2 Entsorgung des Batteriewechselrichters TESVOLT PCS ........

  • Seite 6: Wichtige Informationen Zu Dieser Anleitung

    Normen halten. In anderen Ländern können Normen und gesetzliche Vorschriften den Vorgaben die- ser Anleitung widersprechen. In diesem Fall kontaktieren Sie bitte die TESVOLT-Service-Line +49 (0) 3491 87 97 - 200 oder wenden sich per E-Mail an service@tesvolt.com. 1.2 BESTANDTEILE DES BATTERIESPEICHERSYSTEMS TS-I HV 80 •...

  • Seite 7: Symbole Am Gerät

    Der Umgang mit offenem Feuer und Zündquellen ist in der unmittelbaren Umgebung des Speichers verboten. KEINE GEGENSTÄNDE IN ÖFFNUNGEN DES SPEICHERGEHÄUSES STECKEN! Es dürfen keine Gegenstände wie z. B. Schraubendreher durch Öffnungen im Gehäuse des Speicher gesteckt werden. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 8: Anleitung Beachten

    Anlage beauftragt ist, muss diese Anleitung und insbesondere das Kapitel „2 Sicherheit“ auf Seite 10 gelesen und verstanden haben. Allen Sicherheitshinweisen ist unbedingt Folge zu leisten. Die Angaben dieser Anleitung sind bei Arbeiten am TESVOLT TS-I HV 80 von allen beteiligten Personen zu beachten.

  • Seite 9: Garantie

    Klasse T60 getrennt sein. Vergleichbare Brandschutzanforderungen gelten auch für weitere Öffnungen des Raumes (z. B. Fenster). Das TS-I HV 80 ist vor dem Zugriff unberechtigter Personen zu sichern, d. h. die Schranktür muss geschlossen und abgeschlossen gehalten werden. Der Betrieb ist nur bei geschlossener Schranktür erlaubt.

  • Seite 10: Sicherheit

    10 sIcherheIt 2 SICHERHEIT Das Batteriespeichersystem TS-I HV 80 erfüllt die Anforderungen der IEC 61508 Teil 1 bis 7 und ent- spricht dem Sicherheits-Integritätslevel (SIL) 1. 2.1 SICHERHEITSREGELN Befolgen Sie zur Vermeidung von Sach- und Personenschäden bei sämtlichen Arbeiten an spannungs- führenden Teilen des Batteriespeichersystems die folgenden Regeln:...
  • Seite 11 Batteriezellen bzw. -module keinem Regen aussetzen und nicht in Flüssigkeit tauchen. • Batteriezellen keiner korrosiven Atmosphäre aussetzen (z. B. Ammoniak, Salz). • Keine anderen Batteriewechselrichter verwenden, ausschließlich TESVOLT PCS. • Batteriespeichersystem spätestens sechs Monate nach Auslieferung in Betrieb nehmen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 12: Vorbereitung

    3.1 BENÖTIGTE WERKZEUGE WERKZEUG VERWENDUNG Drehmomentschlüssel für 40 bis 70 Nm mit Stecknuss U. a. TS HV 80: Anziehen der Erdungsverbindungen, TESVOLT PCS: 10 und 13 mm sowie lange Stecknüsse 17 und 19 mm Befestigung der AC-/DC-Anschlussleitungen Steckschlüssel-Verlängerung (empfohlene Mindest- TESVOLT PCS: AC-Leistungsanschlüsse länge 200 mm)

  • Seite 13: Transportvorschriften Schrank Und Batteriewechselrichter

    VorbereItung 13 Transportvorschriften Schrank und Batteriewechselrichter Beachten Sie, dass der Sockel des TESVOLT PCS nicht vollständig demontiert werden darf. Bewegen Sie das Batterieschranksystem nur mit hierfür zugelassenem Hebezeug. Verwenden Sie aus- schließlich die Transportösen an der Oberseite der Schränke als Anschlagpunkte. Beim Heben muss der Seilzug-Winkel der Anschlagmittel mindestens 60°...
  • Seite 14 Sie, dass der Batteriewechselrichterschrank unter Umständen stark kopflastig ist. HINWEIS: Transport mit mindestens zwei Personen Die Einzelkomponenten des TS-I HV 80 können bis zu 820 kg wiegen und sind daher für den Transport durch eine einzelne Person ungeeignet. Es ist zu empfehlen, die Aufstellung des Systems mit mindes- tens zwei Personen durchzuführen.

  • Seite 15: Aufstellungsort

    Notwendige Voraussetzungen Im Abschnitt „1.7 Bestimmungsgemäße Verwendung“ auf Seite 8 sind alle notwendigen Vorausset- zungen und Bedingungen für die Aufstellung eines TS-I HV 80 aufgeführt. Beachten Sie bei der Auswahl des Aufstellorts auch die Transportwege sowie die nötige Baufreiheit. ACHTUNG! Mögliche Beschädigung des Gebäudes durch statische Überlastung...

  • Seite 16: Technische Daten

    Rücknahme der Batterien durch TESVOLT ab Deutschland Gesamtgewicht (16 Batteriemodule, 2 Racks) 823 kg Gewicht pro Batteriemodul | Schrank 36 kg | 120 kg Schutzart IP 20 Batteriebezeichnung nach DIN EN 62620:2015 IMP47/175/127/[14S]E/-20+60/90 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 17: Batteriewechselrichter Tesvolt Pcs

    Geräuschemission max. 83 dB(A) * Max. Leistungsgrenze des Wechselrichters. Die Leistung ist abhängig von der angeschlossenen Batteriekonfiguration. Die Leistungsvarianten bezogen auf die angeschlossene Batterie entnehmen Sie der Systemkonfigurationstabelle im Datenblatt. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 18: Batteriespeicher Ts Hv 80

    Schrankhälften Sockel-Eckblenden sowie Anreihverbinder mit Flachkopfschraube mit Käfigmutter mit Montage- Verbinder Schrauben zur Befestigung Kunststoffunterlegscheibe hilfe Kabelbefestigungsschelle Schrank-Erdungsverbindung Distanzstück mit Zubehör Optional: Kombiwinkel mit Ringschraube zum Anheben des Dachs Befestigungsmaterial © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 19: Lieferumfang Schrank Ts Hv 80

    L Senkkopfschraube M 6 x 16 (Torx TX30) L Abdeckkappe L Kunststoffunterlegscheibe Kombiwinkel (optional – nur für Krantransport des montierten Schrankgehäuses, ohne Batteriemodule) L Schraube M 12 L Unterlegscheibe M 12 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 20: Aufbau Und Komponenten

    TS HV 80 fertig montiert Schrankverbinderset Rack-Balancing-Ringkabel DC-Verbinderset APU zu 24-V-Spannungsversorgung HV1000 0,75 m Bat-WR/BatBreaker HV1000 Installations- und Betriebsanleitung LITHIUMSPEICHERSYSTEM BATTERIERAUM BATTERY ROOM Patchkabel CAT 6 10,00 m Typenschild Installations- TESVOLT-USB-Stick Batterieraumaufkleber anleitung © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 21: Lieferumfang Ts Hv 80

    L Schutzleiterkabel M 8 5,00 m – 16 mm (gn gb) 24-V-Spannungsversorgung Patchkabel CAT 6, 10,00 m Typenschild TS HV 70 (TS HV 80) Installations- und Betriebsanleitung TESVOLT TS-I HV 80 TESVOLT-USB-Stick Batterieraumaufkleber © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 22: Komponenten Und Lieferumfang Kommunikation Und Steuerung

    Steuerung“ aufgeführten Komponenten werden auch bei Off-Grid-Systemen benötigt. Sie können zusammen mit den in diesem Abschnitt aufgeführten Komponenten entweder als Bestandteil der TESVOLT Backup Control Box eingesetzt oder auch als Einzelkomponenten installiert werden. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 23: Anschlüsse Und Aufbau Apu Hv1000-S

    Minus-Pol Batterie (schwarz) + POL Plus-Pol Batterie (rot) RACK BALANCING IN Rack-Balancing (Eingang) RACK BALANCING OUT Rack-Balancing (Ausgang) BAT COM OUT Kommunikationsverbindung Batteriemodul (Ausgang) BAT COM IN Kommunikationsverbindung Batteriemodul (Eingang) © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 24: Verschaltung Batteriemodule

    24 batterIespeIcher ts hV 80 5.8 VERSCHALTUNG BATTERIEMODULE DC-Modulverbinder Rack Balancing BAT COM Reihenfolge im Batteriestring © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 25: Batteriewechselrichter Tesvolt Pcs

    Luftfilter (Luftauslass) Hauptschalter (S1) Regelcomputer CCU 1 … 4 Wechselrichtermodul IPU AC-Anschluss DC-Anschluss NH-Lasttrenner der Wechselrichtermodule (Q1 … Q4) Steuertransformator 690/400/24 V Mess- und Ein-/Ausgabe-Modul MIO 24-V-Stromversorgung Luftfilter (Lufteinlass) Klemmleiste © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 26: Anschlüsse Und Aufbau Wechselrichtermodul - Ipu

    4 galvanisch getrennte, nutzbare Stromeingänge Messung mit hochgenauem A/D-Wandler Umschaltbar: 1 A / 5 A Überlastfähig: bis zu 100 A für 1 Sekunde AC-Netz Mess-Spannung bis 1000 V mit hoher Über- spannungsfestigkeit (CAT III) © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 27: Anschlüsse Und Aufbau Control Computer Unit - Ccu

    Reihenklemmen (kein kundenseitiger Anschluss erforderlich) 24-V-Abgriff für 24-V-Verbraucher Q 01 Schutzschalter, schaltet Messspannung (für MIO) und Steuerspannung (über Steuertransformator) Leitungsschutzschalter 230-V-Spannungsversorgung Reihenklemmen (kein kundenseitiger Anschluss erforderlich) Stromwandlerklemmen X10/X11 Ethernetanschlüsse LAN 1 und LAN 2 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 28: Beschreibung Der Anschüsse

    * nur für ersatzstrom-/off-grid-systeme 6.6 IPU-POSITIONEN UND ZUGEORDNETE LEITUNGSSCHUTZSCHALTER UND NH-TRENNER Die Montageposition der IPU gibt die Zuordnung der dazugehörigen NH-Trenner und Leitungs- schutzschalter vor. Eine Übersicht findet sich in der folgenden Tabelle. POSITION NH-TRENNER LEITUNGSSCHUTZSCHALTER © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 29: Peripherie 29

    1 2 3 4 5 6 7 8 9 10 11 5 6 7 8 9 10 11 12 13 l1 k l1 l l2 k l2 l l3 k l3 l © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 30: Anschlüsse Und Aufbau Tesvolt Energy Manager

    – zeigt den status der netzwerkverbindung an. 1-WIre – dQ 1-WIre/rs-485 – gnd (auch für rs-485-anschluss zu verwenden) can – h can – l rs-485 – b rs-485 – a © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 31: Digital Outputs

    DIGITAL OUTPUTS OPTOISOLATED INPUTS ANALOG I/O 9 10 ANALOG I/O OPTOISOLATED INPUTS Analog Input+ Analog Input- Analog Input+ Analog Input- Eingabespannung 0…10 V 0…10 V 0…10 V 0…10 V 0…10 V © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 32: Tesvolt Backup Control Box

    Klemmen für Stromwandler am Netzanschlusspunkt; intern mit Netzanalysator (P1) verbunden Klemmen für Spannungsabgriff am Netzanschlusspunkt; intern mit Netzanalysator (P1) verbunden Klemmen für Stromwandler am TESVOLT PCS; intern mit Netzanalysator (P2) verbunden Klemmen für Spannungsabgriff am TESVOLT PCS; intern mit Netzanalysator (P2) verbunden Messspannungen beidseitig des Netztrennschalters;...
  • Seite 33 X2.3 spannung l 3 Janitza netz (p1) f3 absicherung spannungsmessung Janitza tesVolt pcs (p2) , 3 sicherungen (d01, 2 a) X2.4 neutralleiteranschluss Janitza netz (p1) f4 absicherung spannungsmessung sYfu50 (K2) 2 sicherungen (d01, 2 a) © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 34 (optional falls vorhanden) X4.2 spannung l 2 Janitza tesVolt pcs (p2) Rückmeldekontakt X4.3 spannung l 3 Janitza tesVolt pcs (p2) des Netztrenners X4.4 neutralleiteranschluss tesVolt pcs (p2) (Öffner-Hilfskontakt) X6.1 X6.3 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 35 X8 Ansteuerung der Spule des Netztrenners Intern mit mit dem Relais-Ausgang der SIEMENS Logo Steuerung (K1) verbunden. X11.1 24 V – zuleitung vom netzteil des tesVolt pcs zur internen usV-24-V-spannungsversorgung X11.2 24 V + zuleitung vom netzteil des tesVolt pcs zur internen usV 24-V-spannungsversorgung X12 230-V-Spannunsversorgung SYFU50 (K2) X8.1 na-schutz relais schließerkontakt 1...

  • Seite 36: Installation Und Anschluss Ts Hv 80

    Lassen Sie am Rackrahmen unterhalb der Gleitschienen ein Loch frei und montieren Sie die Kabelabfangschienen. Verwenden Sie dazu die alten Käfigmuttern . Für deren Demontage und Montage können Sie das Hilfswerkzeug nutzen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 37 Optional: Kombiwinkel montieren: Installieren Sie je einen Kombiwinkel an Stelle der zuvor ent- fernten Befestigungsschrauben der Schrankdeckel. Befestigen Sie die Kombiwinkel mit je zwei Schrauben M 12 x 40 Unterlegscheiben © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 38 Richtung Schraubenende zeigen. Montieren Sie das so vorbereitete Schutzleiterkabel mit Hilfe der vormontierten Einsteckmuttern an den mittleren Schrank rahmenprofilen. Nutzen Sie dabei einen Drehmoment- schlüssel mit einem Anzugsdrehmoment von 10 Nm. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 39: Installation Der Komponenten

    Sie finden die Seriennummer auf einem Aufkleber auf der Unterseite der APU HV1000-S. Im Falle eines Verlusts des USB-Sticks , wenden Sie sich wegen des Inbetriebnahmeprotokolls an die TESVOLT-Service-Line +49 (0) 3491 87 97 - 200 oder per E-Mail an service@tesvolt.com. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 40 Spannung eines Batteriemoduls bei Installation muss 50,0 +/- 0,1 V betragen. Sollten Sie Abweichun- gen feststellen, kontaktieren Sie bitte die TESVOLT-Service-Line +49 (0) 3491 87 97 - 200. Setzen Sie das erste Batteriemodul in die Gleitschienen unterhalb der APU HV1000-S ein. Befestigen Sie es mit Hilfe von vier Flach- kopfschrauben M 6 x 16 (Kreuzschlitz) inkl.
  • Seite 41 Batteriemodul übereinstimmen, d. h. z. B. roter Stecker auf rote Buchse. Fangen Sie auf der linken Schrankseite mit der APU HV1000-S und dem ersten Batteriemodul mit der Verbin- dungsleitung © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 42 Batteriemoduls unterhalb der APU HV1000-S mit Hilfe eines Rack-Balancing-Modulverbinders mit dem Rack-Balancing- “IN“-Anschluss des nächsten Batteriemoduls darunter. Fahren Sie auf diese Weise fort und verbinden Sie alle Batteriemodule der linken Schrankhälfte. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 43 Hilfe des längeren Patchkabels her. Verbinden Sie als Nächstes die restlichen Module in der rechten Schrankhälfte von unten beginnend mit den Patchkabeln Der BAT-COM-„OUT“-Anschluss des letzten Batteriemoduls bleibt offen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 44 Füllen Sie abschließend das Inbetriebnahmeprotokoll aus. Sie finden eine entsprechende Vorlage auf dem USB-Stick . Notieren Sie auch die Seriennummern/Fabrikationsnummer des Batteriewechsel- richters und der Peripheriegeräte wie z. B. des TESVOLT Energy Managers. Senden Sie das ausgefüllte Inbetriebnahmeprotokoll an service@tesvolt.com. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 45: E-Stop-Kontakt

    APU 2 APU 2 APU n APU n Abbildung 8.1 Verschiedene Verschaltungsmöglichkeiten des E-Stop, Option 3 und 4 sind für den Einsatz in Systemen mit mehr als einer APU HV1000-S vorgesehen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 46: Externe 24-V-Spannungsversorgung Apu Hv1000-S

    8.4 ExTERNE 24-V-SPANNUNGSVERSORGUNG APU HV1000-S HINWEIS: Wenn Sie die APU HV1000-S mit einer externen 24-V-Spannungsversorgung betreiben möch- ten, stimmen Sie Ihr Vorgehen bitte vorher mit der TESVOLT-Service-Line +49 (0) 3491 87 97 - 200 oder mit service@tesvolt.com ab. Im Auslieferungszustand wird die APU HV1000-S durch ein internes Netzteil mit Betriebsspannung ver- sorgt.

  • Seite 47: Installation Und Anschluss Tesvolt Pcs 47

    STOP kreis Befolgen Sie unbedingt die Vorgaben zum Anschluss des TS HV 80 und des TESVOLT PCS. Es dürfen z. B. keine zusätzlichen Verbraucher oder Komponenten im DC-Zwischenkreis zwischen Batterie und Wech- selrichter vorgesehen werden. Wenn Sie Änderungen am System aufbau vornehmen wollen, müssen Sie Ihre Planungen zwingend mit dem TESVOLT-Service abstimmen.
  • Seite 48 SCADA „TESVOLT PCS“ (z. B. Janitza UMG 604) LAN 1 Switch Fernüber- LAN 2 Switch wachung Wechselrichter EV-Ladepunkt myTESWORLD Portal Energietransport LAN 1 Ethernet Wind Wechselrichter Verbraucher LAN 2 Ethernet © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 49: Anschlussschema Tesvolt Pcs

    InstallatIon und anschluss tesVolt pcs 49 9.2 ANSCHLUSSSCHEMA TESVOLT PCS ACHTUNG! Mögliche Beschädigung des TS-I HV 80 bei mangelnden Installationsvoraussetzungen STOP Vor Anschluss des TESVOLT PCS muss die Installation des Batteriespeichers vollständig abgeschlos- sen sein. ACHTUNG! Mögliche Betriebsstörung durch unsachgemäße Leitungsverlegung STOP Kommunikations-, Mess- und Regelungsleitungen müssen immer getrennt von AC-/DC-Leitungen ver-...

  • Seite 50: Belegung Der Dc-Anschlussklemmen

    GENAUIG- [kW] VORSICHERUNG [A] SCHNITT JE PHASE [mm²] VERHÄLTNIS KEITSKLASSE 150/5 A 250/5 A GK 1 2 x 120 400/5 A GK 1 2 x 185 500/5 A GK 1 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 51: Installation Tesvolt Pcs

    Soll ein Transport per Kran erfolgen, müssen Sie zunächst die mitgelieferten Kranösen anbringen. Der Beutel mit den Kranösen befindet sich (gut sichtbar) im TESVOLT PCS. Beachten Sie dabei unbedingt die Hinweise und Vorgaben im Abschnitt „3.3 Transport zum Endkunden“ auf Seite 12 sowie die „Betriebsanleitung Hardware GRIDCON®...
  • Seite 52 Nur bei TN-C-S-Netzform: Beachten Sie vor Montage des Berührungsschutzes die folgenden zwei Montageschritte. Nur bei TN-C-S-Netzform: Vor Montage des N-Leiteranschlusses entfernen Sie die Brücke zwischen PE-Schiene und N-Schiene. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 53 TESVOLT PCS mit einem Netzwerkkabel zum Anschluss des LAN 1 Switch. Danach schließen Sie ein Netzwerkkabel am AnyBus-Anschluss des TESVOLT PCS für die Verbindung zum LAN 2 Switch an.   © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 54: Installation Und Anschluss Der Peripherie Im Netzparallelbetrieb

    Komponente. Eine Nichtbeachtung dieser Hinweise kann zu erheblichen Verletzungen oder dem Tod führen. HINWEIS: Beachten Sie, dass für alle aufgeführten Produkte, deren Hersteller nicht TESVOLT ist, nur die Produktdokumentation des jeweiligen Herstellers verbindlich ist. TESVOLT übernimmt deshalb keine Garantie für die Richtigkeit der Angaben zu diesen Produkten. Verbindliche Angaben finden Sie ausschließlich in den für das jeweilige Produkt gültigen Produktunterlagen.
  • Seite 55 AC/DC-Leitungen (Leistung) Janitza-Netzanalysatoren In einem TS-I HV 80-System kommen min. zwei Janitza Netzanalysatoren zum Einsatz (siehe Abschnitt „9.1 Systemaufbau“ auf Seite 47). Ein Netzanalysator wird am Netzanschlusspunkt platziert, der zweite möglichst nah am TESVOLT PCS. Beachten Sie, dass sich zwischen diesem Netzanalysator und dem TESVOLT PCS kein Verbraucher befinden darf (Ausnahme ist der zusätzliche Transformator bei...

  • Seite 56: Stromwandleranschluss An Mio (Tesvolt Pcs)

    Wechselrichters so weit wie möglich zu minimieren. In diesen Fällen kommt das interne Mess- und Ein-/Ausgabegerät MIO im TESVOLT PCS zum Einsatz. Die zur Strommessung benötigten Wandler (kundenseitig zu stellen) werden im TESVOLT PCS an der Klemmleiste an Klemme X6 angeschlossen (Belegung siehe „6.5 Klemmleiste Batteriewechsel-...
  • Seite 57 Energy Manager [USB to Ethernet/USB 1] TESVOLT PCS [Ethernet] Janitza-Netzanschluss [Ethernet] lokales Netzwerk [Internet-Router] PV-Wechselrichter [Modbus TCP] – Janitza Wechselrichter [Ethernet] – TESVOLT PCS [AnyBus] – TS HV 80 Master [LAN] © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 58: Installation Und Anschluss Der Peripherie Im Inselbetrieb

    Bei Off-Grid-Systemen empfehlen wir die Verwendung einer TESVOLT Backup Control Box. In ihr sind bereits alle Kommunikations-, Mess- und Regelkomponenten untergebracht und fertig vorverdrahtet. HINWEIS: Beachten Sie bei Planung und Installation von Inselsystemen unbedingt die TESVOLT Application Note „Anwendungshinweis zum Lithiumspeichersystem TS-I HV 80 – Sind wir reif für die Insel?“ TESVOLT...

  • Seite 59: Inbetriebnahme

    TESVOLT Backup Control Box. Beachten Sie dabei die Application Note „Anwendungshinweis zum Lithi- umspeichersystem TS-I HV 80 – Sind wir reif für die Insel?“ sowie die Informationen zur Klemmenbele- gung im Abschnitt „7.3 TESVOLT Backup Control Box“ auf Seite 32.
  • Seite 60 Sie das Gerät außer Betrieb und überprüfen Sie bitte die BAT COM-Verkabelung. Sollte der Fehler trotzdem weiterhin auf- treten, wenden Sie sich bitte an die TESVOLT-Service-Line +49 (0) 3491 87 97 - 200 oder per E-Mail an service@tesvolt.com. Klopfen Sie ein weiteres Mal neben das Display, um den nächsten Menüpunkt aufzurufen.

  • Seite 61: Inbetriebnahme Von Ts-Hv-80-Systemen Im Master-Slave-Prinzip

    ACHTUNG! Mögliche Beschädigung der Batterie durch falsche Konfiguration STOP Durch falsche Konfiguration kann es zu einer Beschädigung der Batterie kommen. Die eingestellten Parameter beeinflussen das Ladeverhalten des TESVOLT PCS. Daher ist es wichtig, die korrekten Ein- stellungen bei der Inbetriebnahme vorzunehmen. Voraussetzungen Der TESVOLT PCS wurde vollständig installiert.
  • Seite 62 TESVOLT-Service-Line +49 (0) 3491 87 97 - 200. Klopfen Sie ein weiteres Mal neben das Display, um den nächsten Menüpunkt aufzurufen. Ihnen wird nun die zugewiesene IP- Adresse angezeigt. Sie muss mit 192.168.29. … beginnen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 63: Inbetriebnahme Der Tesvolt Backup Control Box

    Slave-Verbund dauerhaft. Im Display der APU HV1000-S wird der Status „OK“ angezeigt. Jetzt sind alle TS HV 80 betriebsbe- reit. 12.4 INBETRIEBNAHME DER TESVOLT BACKUP CONTROL BOx Die Verwendung der TESVOLT Backup Control Box erfolgt optional bei Ersatzstrom- und Off-Grid-Sys- temen. Setzen Sie 2-A-Schraubsicherungen (D01) in F2, F3 und F4 ein.

  • Seite 64: Inbetriebnahme Des Tesvolt Pcs

    Abschnitte in Betrieb: 1. Janitza-Netzanalysatoren: „12.6 Inbetriebnahme der beiden Janitza-Netzanalysatoren“ auf Seite 65 2. TESVOLT Energy Manager: „12.7 Inbetriebnahme des TESVOLT Energy Manager“ auf Seite 66 3. Registrierung myTESWORLD: „12.8 Registrierung im myTESWORLD-Portal“ auf Seite 69.

  • Seite 65: Inbetriebnahme Der Beiden Janitza-Netzanalysatoren

    OK“ grün und der TESVOLT PCS ist in Betrieb. 12.6 INBETRIEBNAHME DER BEIDEN JANITZA-NETZANALYSATOREN HINWEIS: Wenn Sie eine TESVOLT Backup Control Box einsetzen sollten, überspringen Sie zunächst die folgenden Abschnitte und setzen die Inbetriebnahme mit Abschnitt „12.4 Inbetriebnahme der TESVOLT Backup Control Box“ auf Seite 63 fort.

  • Seite 66: Inbetriebnahme Des Tesvolt Energy Manager

    12.7 INBETRIEBNAHME DES TESVOLT ENERGY MANAGER Schalten Sie die 24-V-Spannungsversorgung ein. Stellen Sie eine Verbindung mit dem TESVOLT Energy Manager her, indem Sie sich z. B. mit Ihrem Lap- top mit dem dedizierten Modbus-Netzwerk (LAN 2) verbinden. Rufen Sie die Konfigurationsoberfläche des Energy Managers über die IP-Adresse 192.168.29.254 auf.
  • Seite 67 Inverter Max Power Ladeleistungslimit Anzahl IPUS Inverter Max Power Anzahl IPUS Ladeleistungslimit Entladeleistungslimit Speichern Zurücksetzen Anzahl IPUS Entladeleistungslimit Speichern Zurücksetzen Inverter Max Power Inverter Max Power © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021 Speichern Zurücksetzen Anzahl IPUS...
  • Seite 68 ModbusTCP Adresse der Inverter CCU (anybus) 192.168.29.210:502 Untere Leistungsgrenze in Watt für Power-Limiter-Modus Tesvolt BMS Der folgende Abschnitt muss nur dann konfiguriert werden, wenn eine TESVOLT Backup Control Box Tesvolt BMS Erhaltungsladung [W] 1000 Modbus Slave ID der Inverter CCU (anybus) zum Einsatz kommt (z. B.

  • Seite 69: Registrierung Im Mytesworld-Portal

    Geräte“. Dies erfolgt, indem das „+“-Symbol geklickt wird. Das jeweilige Gerät wird danach automatisch in der rechten Spalte aufgeführt. Neben den Geräten müssen auch die installierten Zähler zugewiesen werden. Beim TS-I HV 80 gibt es mindesten zwei Zähler (Janitza). Ein Janitza wird am Netzübergabepunkt und der andere möglichst nah am TESVOLT PCS installiert.

  • Seite 70: Geräte Und Nutzer Anlegen

    Abschließend müssen die Verknüpfungen der Geräte untereinander im Bereich „Gerätezuweisung“ zugeordnet werden. 13.2 GERÄTE UND NUTZER ANLEGEN Um ein Gerät des Typs Batterie anzulegen, wählen Sie unterstützte Gerätetypen Batterie „+“. „Batterie 1“ erscheint unter „Ihre Geräte“. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 71 Dem TESVOLT Energy Manager muss mitgeteilt werden, was die vorhandenen Zähler jeweils messen (z. B. Netzanschlusspunkt) und was Geräte wie der TESVOLT PCS steuern (z. B. Batterie 1). Klicken Sie dafür auf einen der Listeneinträge. Mit dem Klick wird der Eintrag „ausgeklappt“. Klicken Sie auf das große Auswahlfeld.

  • Seite 72: Zähler Konfigurieren

    Listeneintrag, um ihn zu öffnen. Markieren Sie das quadratische Optionsfeld neben „Netzübergabezäh- ler“ per Klick. Wählen und öffnen Sie als Nächstes den Zähler am TESVOLT PCS aus der Liste. Im obigen Screenshot wäre dies „mtr064841470104c5376dbe“ (die Bezeichnung des betreffenden Zählers in Ihrem System wird von diesem Namen abweichen).
  • Seite 73 73 2. Definieren von Strategieverknüpfungen und -entscheidungspfaden 3. Aktivieren der Energiedienstleistungsstrategien Wählen Sie Einstellungen Energiemanager Energiedienstleistung und klicken Sie auf „Weiter“. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 74: Definieren Von Strategien

    74 eInstellung energIedIenstleIstung 14.2 DEFINIEREN VON STRATEGIEN Zunächst müssen Strategien definiert werden. Dabei werden einer sogenannten Aktuatorgruppe (z. B. dem TESVOLT PCS) eine Energiedienstleistung (z.B. Eigenverbrauch) zugewiesen, die von ihr umge- setzt werden soll. Zur Auswahl stehen folgende Energiedienstleistungen: • Zielleistungsvorgabe (Fortgeschritten, Eigenverbrauch, physikalische Lastspitzenkappung, PV- Abregelung) •...
  • Seite 75 75 Wählen Sie jetzt die jeweilige Aktuatorgruppe aus, welche zu konfigurieren ist. Dieses Beispiel beginnt mit „Batterie“. Nun unter „Aktuatorgruppen“ Batterie „Auswahl der Energiedienstleistung“ „Zielleistungsvor- gabe“ bei Vorauswahl „Eigenverbrauch“ auswählen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 76: Zielleistungsvorgabe - Physikalische Lastspitzenkappung

    Lastspitzenkappung“), danach bestätigen Sie mit einem Klick auf das „+“-Symbol. Wählen Sie danach unter „Aktuatorgruppen“ Batterie „Auswahl der Energiedienstleistung“ „Ziel- leistungsvorgabe“ bei Vorauswahl „Physikalische Lastspitzenkappung“ aus (siehe auch Abschnitt „Ziel- leistungsvorgabe – Eigenverbrauch“ auf Seite 74, Schritt f.). © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 77: Zielleistungsvorgabe - Wirkleistungsbegrenzung Pva Oder Nulleinspeisung

    „Nulleinspeisung“), danach bestätigen Sie mit einem Klick auf das „+“-Symbol. Wählen Sie danach unter „Aktuatorgruppen“ „PVA“ „Auswahl der Energiedienstleistung“ „Zielleis- tungsvorgabe“ bei Vorauswahl „PV-Abreglung“ aus (siehe auch Abschnitt „Zielleistungsvorgabe – Eigenverbrauch“ auf Seite 74, Schritt f.). © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 78 ändern. Wählen Sie an dieser Stelle alle Geräte aus, die hinter dem Punkt liegen, an dem man die eingetragene Leistungsvorgabe einhalten möchte. Klicken Sie abschließend auf „Bestätigen“. Sollten Sie ein System mit mehreren Batterien konfigurieren, müssen Sie den Vorgang ab Schritt für jede weitere Batterie wiederholen. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 79: Rlm-Lastspitzenkappung

    Mit der Funktion „Prognosebasiertes Laden“ wird ein intelligentes Laden und Entladen der Batterie eingestellt. Der TESVOLT Energy Manager steuert die Be- und Entladung der Batterie automatisch so, dass die PV- Anlage möglichst nicht abregeln muss. Dazu ermittelt der Energy Manager anhand standortbezogener Wetterdaten intelligent die PV-Erzeugungsprognose.

  • Seite 80: Definieren Von Strategieverknüpfungen Und -Entscheidungspfaden

    14.3 DEFINIEREN VON STRATEGIEVERKNÜPFUNGEN UND -ENTSCHEIDUNGSPFADEN Der TESVOLT Energy Manager ermöglicht es, die zuvor angelegten Strategien miteinander zu verknüp- fen, um komplexere Anforderungen zu erfüllen oder die Einsparung der Energiekosten zu maximieren. Es könnten z. B. Eigenverbrauch und Physikalische Lastspitzenkappung kombiniert werden, um wei- tere Energiekosten einzusparen.
  • Seite 81 „SoC größer als“). Um den Entscheidungsknoten zu konfigurieren, klicken Sie rechts neben dem Ent- scheidungsnamen auf die Schaltfläche „Bearbeiten“. Klicken Sie nun zuerst auf die Einstellungsbuttons rechts neben den Namen der Strategien. Wählen Sie die gewünschten Strategien aus. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 82 Möchten Sie anstelle einer Strategie eine weitere Entscheidung einfügen, klicken Sie auf „Umwandeln zur Entscheidung“. Konfigurieren Sie den neuen Entscheidungsknoten und danach die beiden neuen Strategien. Möchten Sie einen Entscheidungsknoten wieder entfernen, klicken Sie auf „Lösche Ent- scheidungsknoten“. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 83: Außerbetriebnahme

    Steuern „activate strStop“ setzen. Der TESVOLT Energy Manager fährt daraufhin die Leistung des TESVOLT PCS auf 0 kW herunter und gibt den Befehl an die APU HV1000-S, sich vom DC-Pfad zu trennen. Warten Sie, bis das hörbare Öff- nen der Schütze in der APU HV1000-S zu vernehmen ist.

  • Seite 84: Außerbetriebnahme Des Batteriespeichers Ts Hv 80

    Warten Sie 60 Minuten, bis das System weitestgehend spannungsfrei ist, da die Kondensatoren im Wechselrichter mehrere Minuten zum Entladen benötigen. Alternativ prüfen Sie die DC-Spannung und fahren erst fort, wenn die Spannung ≤ 60 V beträgt. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 85: Kapazitätserweiterung

    Stellen sie die obere SoC-Grenze für Erhaltungsladung auf 20 %. Die Erhaltungsladung [W] bestimmt die Leistung mit der sich der TESVOLT PCS belädt bis auf einen Ladezustand von 20 %. Manuelle Entladung: Aktivieren Sie dafür Lasten, sodass eine Einspeisung in das öffentliche Stromnetz verhindert wird und schalten Sie den TS-I HV 80 bei einem Ladezustand von 20 % aus.

  • Seite 86: System Mit 1 Master Und 1 Slave

    CAN OUT > CAN IN Slave 1 CAN IN > CAN OUT Master CAN IN > CAN OUT Slave 1 > SWITCH LAN 2 CAN OUT > CAN IN Slave 2 > optional LAN 1 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 87: System Mit 1 Master Und 3 Slaves

    Stellen Sie den Adressierungsschalter an der APU HV1000-S entsprechend der Konfiguration und den Angaben in der folgenden Tabelle ein. SCHALTER LINKS SCHALTER RECHTS BEZEICHNUNG Master 1 Slave 1 Slave 2 Slave 3 Slave 4 Slave 5 Slave 6 Slave 7 © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 88: Batterie-Monitoring-Software Tesvolt Batmon

    88 batterIe-monItorIng-softWare tesVolt batmon 17 BATTERIE-MONITORING-SOFTWARE TESVOLT BATMON 17.1 ANSICHTEN UND FUNKTIONEN TESVOLT BatMon ist eine Software, mit welcher die Batterie bis hinunter auf die Zellebene analysiert und visualisiert wird. HINWEIS: Die Software befindet sich auf dem mitgelieferten TESVOLT-USB-Stick und muss für den Start in einen beschreibbaren Ordner auf Laufwerk „C:“...
  • Seite 89 89 Abbildung 17.2 Maske „Battery“ Abbildung 17.3 Maske „Cells“ © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 90: Menüstruktur

    17.2 MENÜSTRUKTUR Die in der Tabelle grün hinterlegten Batterieparameter sind durch eine Passwortebene geschützt. Da diese Parameter die Batterie direkt beeinflussen, dürfen ausschließlich zertifizierte Fachkräfte diese Parameter konfigurieren. Das Passwort erhalten Sie nach Anfrage direkt vom TESVOLT-Service. BATTERY CELLS EVENTS...

  • Seite 91: Firmware-Update

    91 18 FIRMWARE-UPDATE Das Firmware-Update wird bei Bedarf in Abstimmung mit dem TESVOLT Service über BatMon aufge- spielt. Dafür muss in BatMon auf der Seite „System“ das Passwort im Expert Level eingegeben wer- den. Dies erfolgt nur in Zusammenarbeit mit dem TESVOLT Service.
  • Seite 92 92 fIrmWare-update Als nächstes öffnet sich das Update-Fenster. Das Update kann bis zu einer Minute dauern. Im Anschluss muss BatMon neugestartet werden. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 93: Fehler- Und Warnmeldungen Ts Hv 80

    Differenz zwischen externer und inter- Neustart durchführen. Modulkonfiguration V_String/V_ext too ner Spannungsmessung zu hoch. überprüfen und ggf. korrigieren. Wenn der high Fehler weiterhin auftritt: System außer Betrieb nehmen. TESVOLT-Service kontaktieren. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 94 TESVOLT-Service kontaktieren. F361 Contactor EOL Das Ende der Lebensdauer der Schüt- Wartung/Austausch der Schütze ist erforder- OC reached ze infolge von Überstromabschaltun- lich. TESVOLT-Service kontaktieren. gen ist erreicht. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 95 Wenn der Fehler gehäuft auftritt: Die Verka- Temperature zelle ist zu hoch. Der zulässige Lade- belung der Batteriemodule sowie die Be- und und Entladestrom wird begrenzt. Entlüftung des Batteriespeichers kontrollieren. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
  • Seite 96 System außer Betrieb nehmen. TESVOLT-Ser- Selftest Fault (Offset) Fehler. vice kontaktieren. HINWEIS: Für weitere Hilfestellungen oder bei dauerhaft auftretenden Fehlern kontaktieren Sie bitte service@tesvolt.com oder die TESVOLT-Service-Line +49 (0) 3491 87 97 - 200. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 97: Wartung 97

    ACHTUNG! Mögliche Beschädigung des Geräts und/oder Batteriewechselrichters bei unsachgemä- STOP ßer Außerbetriebnahme Vor Wartungsarbeiten nehmen Sie den TS-I HV 80 unbedingt gemäß den Vorgaben im Abschnitt „15 Außerbetriebnahme“ auf Seite 83 außer Betrieb. HINWEIS: Zur Reinigung und Wartung des Batteriewechselrichters TESVOLT PCS beachten Sie unbe- dingt die Vorgaben und Anweisungen in den technischen Unterlagen des Herstellers MR GmbH.

  • Seite 98: Lagerung

    Lagerzeiträumen zu minimieren, sollten die DC-Anschlusskabel an den „BATTERY“-Anschlüssen der APU HV1000-S abge- zogen werden. Dadurch wird die Stromversorgung der in der APU HV1000-S verbauten 24-V-Spannungsversorgung unterbro- chen und eine Entladung der Batterie vermieden. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 99: Entsorgung 99

    22.1 ENTSORGUNG DES BATTERIESPEICHERS TS HV 80 Innerhalb Deutschlands installierte TESVOLT-Batteriemodule sind in das kostenfreie Rücknahmesys- tem GRS eingegliedert. Kontaktieren Sie für die Entsorgung bitte die TESVOLT-Service-Line +49 (0) 3491 87 97 - 200 oder per E-Mail service@tesvolt.com. Weiterführende Informationen finden Sie unter http://grs-batterien.de/ start.html.

  • Seite 100: Anhang

    100 anhang 23 ANHANG 23.1 STROMLAUFPLAN ON-GRID-SYSTEM MIT ExTERNER 24-V-VERSORGUNG © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 101: Stromlaufplan On-Grid-System Mit 24-V-Versorgung Durch Tesvolt Pcs

    101 23.2 STROMLAUFPLAN ON-GRID-SYSTEM MIT 24-V-VERSORGUNG DURCH TESVOLT PCS © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 102: Stromlaufplan Off-Grid-System Mit Tesvolt Backup Control Box

    102 anhang 23.3 STROMLAUFPLAN OFF-GRID-SYSTEM MIT TESVOLT BACKUP CONTROL BOx © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 103: Stromlaufplan Off-Grid-System (Freie Konfiguration)

    103 23.4 STROMLAUFPLAN OFF-GRID-SYSTEM (FREIE KONFIGURATION) © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...

  • Seite 104: Impressum

    Rechtlicher Hinweis zur Verwendung der Inhalte Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der TESVOLT GmbH. Die Veröffentli- chung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der TESVOLT GmbH. © TESVOLT Technische Änderungen vorbehalten! RD.TI.027.E.DEU_Installationsanleitung_TSi HV 80_v.B.01 Stand 01/2021...
