Verwandte Anleitungen für TESVOLT TS 48V
Inhaltszusammenfassung für TESVOLT TS 48V

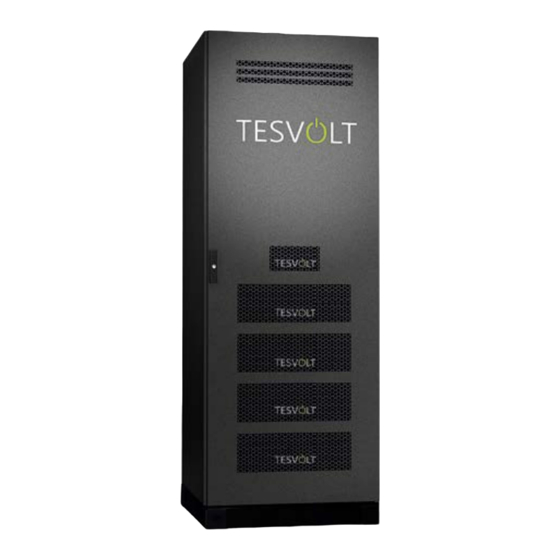

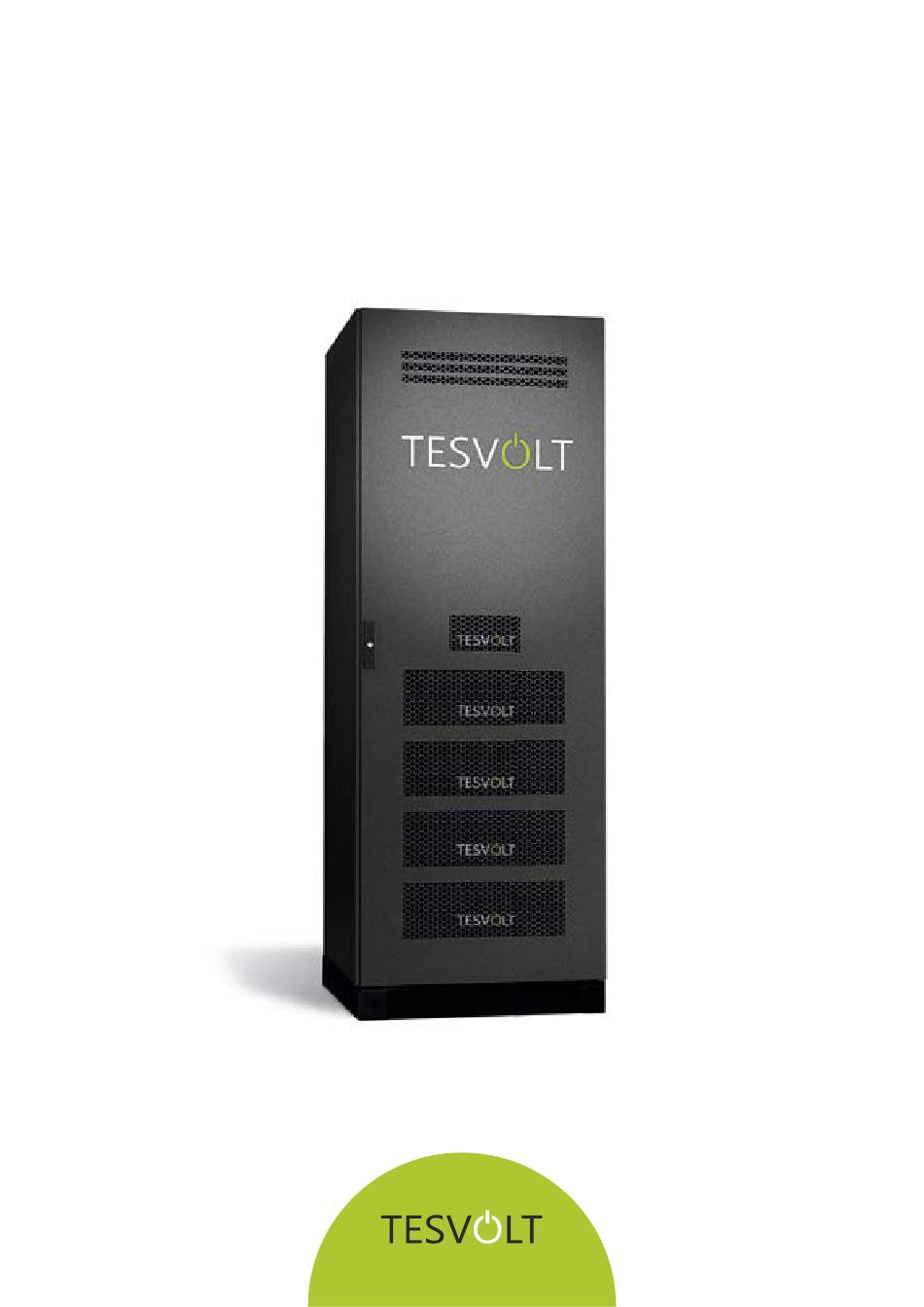

- Seite 1 LITHIUMSPEICHER TS 48V Installations- und Betriebsanleitung Stor THE ENERGY STORAGE EXPERTS Energy...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 3 Erweiterung des Speichersystems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 10.1 Kapazitätserweiterung durch TESVOLT-Erweiterungsmodul ....... 47 10.2 Kapazitätserweiterung durch weitere TS 48 V .
- Seite 4 4 Inhalt © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 5: Wichtige Informationen Zu Dieser Anleitung
Sie sich an die jeweils örtlich geltenden gesetzlichen Vorschriften und Normen halten. In anderen Ländern können Normen und gesetzliche Vorschriften den Vorgaben dieser Anleitung widersprechen. In diesem Fall kontaktieren Sie bitte die TESVOLT Service Line +49 (0) 3491 87 97 - 200. 1.2 SYMBOLERKLÄRUNGEN... -
Seite 6: Allgemeines Zur Sicherheit
Anlage beauftragt ist, muss diese Anleitung und insbesondere das Kapitel „2 Sicherheit“ auf Seite 8 f. gelesen und verstanden haben. Allen Sicherheitshinweisen ist unbedingt Folge zu leisten. Die Angaben dieser Anleitung sind bei Arbeiten am TESVOLT TS 48 V von allen beteiligten Personen zu beachten. -
Seite 7: Haftungsbeschränkung
Jede andere Verwendung muss mit dem Hersteller und gegebenenfalls dem lokalen Energieversorger abgestimmt werden. Der Einsatz darf nur in geschlosssenen Räumen erfolgen. Der TESVOLT TS 48 V arbeitet in einem Umgebungstemperaturbereich von -10 °C bis 50 °C und bei einer maximalen Luftfeuchtigkeit von 85 %. -
Seite 8: Voraussetzungen Für Installateure
Für alle Arbeiten sind die vor Ort geltenden Vorschriften und Standards zu befolgen. Diese Installations- und Betriebsanleitung wendet sich an die Installateure des TESVOLT TS 48 V und legt fest, dass die Installation nur von Fachpersonal aus dem Elektrobereich vorgenommen werden darf, die folgende Qualifikationen besitzen: •... - Seite 9 • Batteriezellen keiner korrosiven Atmosphäre aussetzen (z. B. Ammoniak, Salz). • Nur mit TESVOLT abgestimmte und freigegebene Wechselrichter verwenden. TS 48 V-Speichersysteme spätestens sechs Monate nach Auslieferung in Betrieb nehmen. • © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 10: Vorbereitung
Beim Transport des Schranks oder der Batteriemodule kann es durch das hohe Eigengewicht der Komponenten im Gefahrenfall zu Verletzungen, z. B. durch Quetschung, kommen. Alle Beteiligten haben deshalb Sicherheitsschuhe mit Schutzkappen zu tragen. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 11: Transport Beim Endkunden
Person ungeeignet. Es ist zu empfehlen, die Aufstellung des Systems mit mindestens zwei Personen durchzuführen. Zur Unterstützung ist der Gebrauch einer Sack- oder Stapelkarre hilfreich. Es dürfen nicht mehr als fünf Batteriemodule aufeinandergelagert oder transportiert werden. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 12: Aufstellungsort
Zweifelsfall einen Statiker. Abmessungen Kippmaß = A Schrankhöhe = B TS 25 ≥145 TS 40 ≥205 TS 50 ≥245 Alle Maßangaben in cm. notwendiger Platzbedarf zusätzlicher Platzbedarf (inkl. Aufstellung) für Service etc. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 13: Technische Daten
Konfigurieren Sie Ihr System flexibel entsprechend Ihren Anforderungen. Energie [kWh] 14,4 19,2 24,0 28,8 33,6 38,4 43,2 48,0 Kapazität [Ah] maximale Leistung Eigenverbrauch (Standby) 3 Watt (ohne Batteriewechselrichter) Gewicht [kg] System 1-phasig, 3-phasig Schutzklasse IP 20 (Innenbereich) © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 14: Batteriespeicher Ts 48 V
Kranöse Leerer VX-Schrank Distanzstück mit Zubehör zum Erdungspunkt mit Montage- Anheben des Schrankdachs zubehör Erdungsband (Tür) Schrankerweiterungsset TS mit Zubehör Schrankerweiterungsset Schrankerweiterungsset TS/VX N.6 N.6 Leerer TS-Schrank Erdungsset für Schrank- erweiterung © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 15: Lieferumfang Schrank
L Kontaktscheibe L Einsteckmutter M8 L Schutzleiterkabel * Die angegebenen Stückzahlen beziehen sich auf die Standard-Konfigurationen der Speichermodelle. Bei individuellen Konfigurationen kommt es entsprechend zu Abweichungen von den hier aufgeführten Mengen. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 16: Aufbau Und Speicherkomponenten
APU-Verbinderset LV Modulverbinderset LV Fertig montierter TS 48 V LITHIUMSPEICHER TS 48V Installations- und Betriebsanleitung THE ENERGY STORAGE EXPERTS Stor Energy Typenschild TS 48 V Installationsanleitung TESVOLT USB-Stick DC-Anschlussleitungsset LV Batterieraumaufkleber © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 17: Lieferumfang Speicherkomponenten
Installations- und Betriebsanleitung TESVOLT TS 48 V TESVOLT USB-Stick Batterieraumaufkleber * Die angegebenen Stückzahlen beziehen sich auf die Standard-Konfigurationen der Speichermodelle. Bei individuellen Konfigurationen kommt es entsprechend zu Abweichungen von den hier aufgeführten Mengen. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 18: Weitere Komponenten
Bat Fuse LV B03 4X und DC-Verbinderset Bat Fuse zu Sicherungseinsatz NH1 250 A Sicherungseinsatz NH1 250 A Sunny Island (10 m) 18.2 18.1 18.3 18.4 Schrankverbinderset Notstromverteilung 1-phasig Notstromverteilung 3-phasig 1,20 m bzw. 2,30 m © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 19: Lieferumfang Weitere Komponenten
L DC-Verbindungsleitung – 1,20 m bzw. 2,30 m 120 mm² (-, beidseitig blau markiert, Rohrkabelschuhe M8) 18.2 L Patchkabel Cat 6 - 2,00 m bzw. 3,00 m 18.3 L Sechskantschraube DIN 6921 - M8 x 20 18.4 optional Notstrom Verteilung 1-phasig Notstrom Verteilung 3-phasig optional © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 20: Anschlüsse Und Aufbau Apu Lv
NR. BEZEICHNUNG BESCHREIBUNG – POL Minus-Pol Batterie + POL Plus-Pol Batterie RACK BALANCING IN Rack-Balancing (Eingang) RACK BALANCING OUT Rack-Balancing (Ausgang) BAT-COM OUT Kommunikationsverbindung Batteriemodul (Ausgang) BAT-COM IN Kommunikationsverbindung Batteriemodul (Eingang) © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 21: Verschaltung Batteriemodule
48 V 21 5.9 VERSCHALTUNG BATTERIEMODULE Verschaltung TS 25 DC-Modulverbinder Rack-Balancing BAT-COM Reihenfolge im Batteriestring © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 22 22 battErIEspEIChEr ts 48 V Verschaltung TS 40 DC-Modulverbinder Rack-Balancing BAT-COM Reihenfolge im Batteriestring © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
- Seite 23 48 V 23 Verschaltung TS 50 DC-Modulverbinder Rack-Balancing BAT-COM Reihenfolge im Batteriestring © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
- Seite 24 24 battErIEspEIChEr ts 48 V Verschaltung 2 x TS 40 DC-Modulverbinder Rack Balancing BAT-COM Reihenfolge im Batteriestring © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 25: Installation
Im Anschluss befestigen Sie die Abdeckkappen auf den Kunststoffunterlegscheiben. Bringen Sie nun die Typenschilder am Schrank an folgenden Positionen an: 1 x auf die Tür Innen- seite und 1 x sichtbar auf einer Seitenwand außen. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 26 Nur TS-Schrank: Montieren Sie den Erdungspunkt an einer geeigneten Stelle am Rahmenprofil des Schranks (z. B. vorn, unten am linken Schrankrahmenprofil). Der Erdungspunkt wird mit Hilfe von zwei gewindefurchenden Schrauben ST5,5 x 12 (TX30) befestigt. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 27: Montage Schrankerweiterung
Schrankvorderseite nach vorne und an der Schrankhinter- seite nach hinten zeigen. 6.2 MONTAGE SCHRANKERWEITERUNG Zunächst müssen Sie an den Schrankseiten, an denen die Schränke miteinander verbunden werden, die Seitenwände demontieren. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 28 Flachkopfschrauben ST5,5 x 13 in den kleinen Löchern des Anreihverbinders an. Nur Schrankerweiterung VX-Schrank: Nach Demontage der Sei- tenwand entfernen Sie bitte die Käfigmuttern, mit welchen die Seitenwand befestigt war. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
- Seite 29 Flachkopfschraube M8 x 16 zur Befestigung des Verbinders. Bringen Sie den letzten Anreihverbinder oben, mittig im Schrank, an den aneinandergefügten Schrankrahmenprofilen der beiden Schrankhälften an. Gehen Sie dabei wie im vorherigen Schritt vor. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 30: Installation Der Komponenten
HINWEIS: Notieren Sie vor Montage der APU LV deren Seriennummer im Dokument „CS-S. FB.003.E.DEU_Inbetriebnahmeprotokoll_TS48V“ welches sich auf dem TESVOLT USB-Stick befin- det. Sie finden die Seriennummer auf einem Aufkleber auf der Unterseite der APU. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 31 Kontrollieren Sie deshalb vor der Montage die Spannung der Batteriemodule. Die korrekte Span- nung eines Batteriemoduls bei Installation muss 50,0 +/- 0,1 V betragen. Sollten Sie Abweichungen fest- stellen, kontaktieren Sie bitte die TESVOLT Service Line +49 (0) 3491 87 97 - 200 oder per E-mail unter service@tesvolt.com.
- Seite 32 Batteriemoduls her. Befestigen Sie ihn vor- erst nur handfest mit einer Sperrzahnmutter M8 an der APU. Die Befestigung am Batteriemodul erfolgt erst im Zuge der Mon- tage des DC-Verbinders zum folgenden Batteriemodul. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
- Seite 33 Seite mit dem BAT-COM IN Anschluss des untersten Moduls auf der rechten Seite. Verbinden Sie die restlichen BAT-COM Anschlüsse der verbliebenen Batteriemodule. Beachten Sie auch die Vorgaben zur BAT-COM-Verkabelung auf der linken Schrank- seite in den folgenden Montageschritten. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
- Seite 34 Beachten Sie, dass die Leitung nur auf der Seite des SMA Sunny Island bzw. der Bat Fuse gekürzt werden kann. Zur Zugentlastung der DC-Leitungen installieren Sie die zwei Kabelbefestigungsschellen oberhalb der CHARGER- Anschlüsse der APU LV an der C-Schiene © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 35: E-Stop-Kontakt
2. Die Kontakte 1 und 2 am Wago-Stecker sind offen, z. B. nach Aktivierung des externen Schalters, der E-Stop ist aktiv (wird im Display der APU LV angezeigt), die DC-Verbindung von TS 48 V und SMA Sunny Island wird unterbrochen. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 36: Anforderung An Die Externe Steuerung
HINWEIS: Wenn Sie die E-Stop-Funktion nicht nutzen, muss der gebrückte Stecker am Anschluss E-Stop angebracht werden, da sonst der Speicher inaktiv bleibt! Anschluss E-Stop an der APU LV mit Wago-Stecker mit Brücke zwischen den Kontakten 1 und 2. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 37: Anschluss Am Sma Sunny Island
Verbraucher oder Komponenten im DC-Zwischenkreis zwischen Batterie und Wech- selrichter vorgesehen werden. Wenn Sie Änderungen am System aufbau vornehmen wollen, müssen Sie Ihre Planungen zwingend mit dem TESVOLT Service per E-Mail service@tesvolt.com abstimmen. 7.1 SYSTEMAUFBAU Systemaufbau On-Grid (am Beispiel 3-phasig) -
Seite 38: Anzahl Der Apu Für Verschiedene Anwendungen
Batterie zur Überstromabschaltung führen. Vorgaben zur Anzahl von APU entsprechend der Anwendung Bei der Auslegung von TESVOLT TS 48 V Speichern sind die Vorgaben zur Anzahl der APUs gemäß der folgenden Tabelle dringend empfohlen, um einen stabilen Betrieb zu gewährleisten. -
Seite 39: Anschluss Sma Sunny Island 1-Phasig
Anschluss ComSync IN/OUT Anschluss ComSync IN: Anschluss CAN SMA der TS 48 V APU (Master) Anschluss ComSync OUT: Abschlusswiderstand muss gesteckt sein. Die Gesamtlänge des Kommunikationsbusses darf nicht länger als 30 m sein. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 40: Anschluss Sma Sunny Island 3-Phasig
Master > ComSync IN Sunny Island Slave 1 Slave 1 > ComSync IN Sunny Island Slave 2 Slave 2 > Abschlusswiderstand muss gesteckt sein. Die Gesamtlänge des Kommunikationsbusses darf nicht länger als 30 m sein. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 41: Montageabstände Sma Sunny Islands/Bat Fuse Und Längen Der Anschlussleitungen
Tabelle 7.1. Längen der Anschlussleitungen bei Verwendung des DC-Verbindersets Bat Fuse zu Sunny Island Master Slave 1 Slave 2 Alle Maßangaben in cm. Abbildung 7.2 Korrekte Abstände zwischen den Komponenten für die Montage mit dem DC-Verbinderset Bat Fuse zu Sunny Island © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 42: Inbetriebnahme
ADDRESS TERM ist bei Betrieb eines einzelnen TS 48 V auf „ON“ zu stellen, die ADDRESS auf „0“ und „0“. TERM ADDRESS ADRESS Den Ein-Aus-Schalter SWITCH an der APU LV betätigen. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 43 Sie die APU aus und überprüfen Sie bitte die BAT-COM-Verkabelung. Sollte der Fehler weiterhin auftreten, wenden Sie sich bitte an die TESVOLT Service Line +49 (0) 3491 87 97 - 200 oder per E-Mail an service@tesvolt.com. Der TS 48 V wechselt nun in den INIT-Modus und der Schalter fängt an zu blinken.
-
Seite 44: Inbetriebnahme Von Ts 48 V Systemen Im Master-Slave-Prinzip
Batteriemodule angezeigt. Durch 2-maliges Klopfen neben dem Display ist die korrekte Anzahl zu bestätigen. Andernfalls die BAT-COM-Verkabelung überprüfen. Wenn vorhanden, danach die APU LV von Slave 2, dann Slave 1 einschalten. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... - Seite 45 Sie die Anzahl der Module mit 94 Ah multiplizieren. SPEICHERKAPAZITÄT IN ABHÄNGIGKEIT VON DER ANZAHL DER BATTERIEMODULE Anzahl Batteriemodule Kapazität (Ah) 1034 1128 1222 1316 1410 1504 Tabelle 8.2. Die Speicherkapazität in Abhängigkeit von der Anzahl der Batteriemodule © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 46: Außerbetriebnahme
Schalter außer Betrieb genommen wird, da es sonst zu einer Beschädigung der APU kommen kann. HINWEIS: Der SMA Sunny Island ist ein Produkt der Firma SMA. TESVOLT kann deshalb keine Garan- tie für die Richtigkeit der Angaben zu diesem und anderen Produkten der Firma SMA geben. Verbindli- che Angaben finden Sie ausschließlich in den für das Produkt gültigen SMA-Produktunterlagen. -
Seite 47: Erweiterung Des Speichersystems
Spannungsniveau gebracht werden. Überprüfen Sie zuerst den Ladezustand der neuen Batteriemodule mittels Spannungsmessung, diese muss exakt 50,0 +/- 0,1 V betragen. Bei Abweichun- gen kontaktieren Sie bitte die TESVOLT Service Line +49 (0) 3491 87 97 - 200 oder per E-Mail service@tesvolt.com. -
Seite 48: Kapazitätserweiterung Durch Weitere Ts 48 V
APU Konfiguration Master APU Konfiguration Slave 1 TERM: TERM: ADDRESS: ADDRESS: CAN OUT > CAN IN Slave 1 CAN IN > CAN OUT Master CAN SMA > ComSync IN > SWITCH © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 49: System Mit 1 Master Und 2 Slaves
CAN OUT > CAN IN Slave 1 CAN IN > CAN OUT Master CAN IN > CAN OUT Slave 1 CAN SMA > ComSync IN CAN OUT > CAN IN Slave 2 > SWITCH © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 50: System Mit 1 Master Und 3 Slaves
> CAN OUT Slave 1 > CAN OUT Slave 2 CAN SMA > ComSync IN CAN OUT > CAN IN Slave 2 CAN OUT > CAN IN Slave 3 > SWITCH © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 51: Übersicht Aller Adressierungsoptionen
Durch den Anschluss von insgesamt drei SMA Sunny Island kann die Leistung des Systems erhöht und/oder ein dreiphasiger Anschluss des TESVOLT TS 48 V vorgenommen werden. Wird mehr als ein SMA Sunny Island am TS 48 V angeschlossen, ist neben einer (zusätzlichen) Bat Fuse LV B03 4X auch ein DC-Verbinderset Bat Fuse zu Sunny Island notwendig, um den Strom über Sicherungs-... -
Seite 52: Tesvolt-Batterie-Monitoring-Software - Batmon
52 tEsVolt-battErIE-monItorInG-softWarE – batmon 11 TESVOLT-BATTERIE-MONITORING-SOFTWARE – BATMON 11.1 ANSICHTEN UND FUNKTIONEN Das TESVOLT-BatMon ist eine Software, mit welcher die Batterie bis auf die Zellebene analysiert und visualisiert wird. HINWEIS: Die Software befindet sich auf dem mitgelieferten TESVOLT USB-Stick und muss für den Start in einen beschreibbaren Ordner, z. - Seite 53 – batmon 53 Abbildung 11.2 Maske „Battery“ Abbildung 11.3 Maske „Cells“ © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
-
Seite 54: Menüstruktur
54 tEsVolt-battErIE-monItorInG-softWarE – batmon 11.2 MENÜSTRUKTUR Die Batterieparameter sind durch eine Passwortebene geschützt. Da diese Parameter die Batterie direkt beeinflussen, dürfen diese ausschließlich zertifizierte Fachkräfte konfigurieren. Das Passwort erhalten Sie nach Anfrage direkt von den Service-Mitarbeitern der TESVOLT GmbH. BATTERY CELLS EVENTS... -
Seite 55: Fehler- Und Warnmeldungen Tesvolt Ts 48 V 55
Starten Sie die Batterie neu. BMC internal Controller HINWEIS: Für weitere Hilfestellungen oder bei dauerhaft auftretenden Fehlern kontaktieren Sie bitte die TESVOLT Service Line +49 (0) 3491 87 97 - 200 oder per Email service@tesvolt.com. © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020... -
Seite 56: Wartung Und Lagerung
HINWEIS: Zur Reinigung und Wartung des SMA Sunny Island beachten Sie unbedingt die Vorgaben und Anweisungen in den technischen Unterlagen des SMA Sunny Island. Die von TESVOLT verwendeten Lithium-Zellen sind wartungsfrei. Um jedoch einen gefahrlosen Betrieb zu gewährleisten, sollten wenigstens einmal im Jahr alle Steck-/Schraubverbindungen der elektri- schen Komponenten durch qualifizierte Fachkräfte betrachtet und ggf. -
Seite 57: Entsorgung
Innerhalb Deutschlands installierte TESVOLT Batteriemodule sind in das kostenfreie Rücknahmesys- tem GRS eingegliedert. Treten Sie daher bitte mit der TESVOLT Service Line +49 (0) 3491 87 97 - 200 oder per E-Mail service@tesvolt.com in Kontakt. Weiterführende Informationen finden Sie unter http://grs-batterien.de/start.html. -
Seite 58: Impressum
Rechtlicher Hinweis zur Verwendung der Inhalte Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der TESVOLT GmbH. Die Veröffentli- chung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der TESVOLT GmbH. www.tesvolt.com © TESVOLT Technische Änderungen vorbehalten! Version RD.TI.015.E.DEU_Installationsanleitung_TS48V_v.C.01 Stand 06/2020...
