PARTE ELECTRICA /
INSTALACION ELECTRICA
- Generador de corriente alterna
trifásica 12V - 380W;
- encendido por corriente
transistorizada;
- Puesta en fase del encendido,
7° antes PMS a 1300 rpm;
- motor de arranque eléctrico.
La instalación eléctrica consta de
los siguientes elementos
principales:
- Proyector con unidad
deslumbrante alógena con
condensador de 12V - 55/60W y
lámpara luz de posición de 12V
- 5W;
- Tablero de istrumentos con
lámparas de instrumentos de
12V - 1,2W; lámparas testigo de
12V - 2W;
- Indicadores de dirección con
lámpara 12V - 10W;
- Batería de 12V - 9Ah;
- Fusibles: dos de 30A, seis de
15A, dos de 10A.
Para acceder es necesario
desbloquear la cerradura del sillín,
extraer el sillín y quitar la tapa de
la caja fusibles (1);
- Faro trasero con lámpara de
señalización parada 12V - 21W
y lámpara luces de situación
12V - 5W;
- Luz matrícula de 12V – 5W.
RAPTOR IE OK
Downloaded from www.Manualslib.com
107
manuals search engine

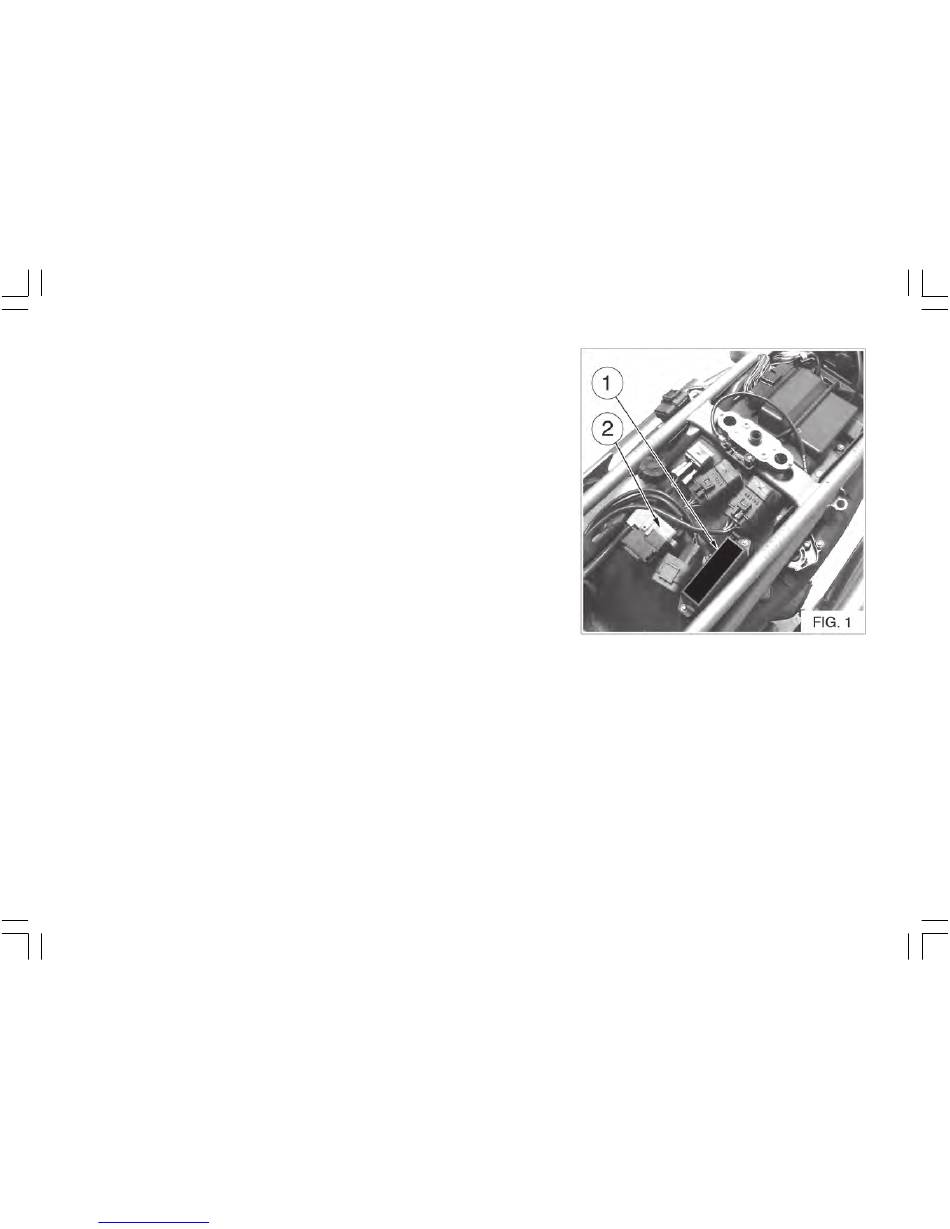

FIG. 1
1. Scatola fusibili (10 A- 15A)
1 . Fuses box (10 A- 15A)
1. Boîte à fusibles (10 A- 15A)
1 . Sicherungskasten (10 A- 15A)
1. Caja fusibles (10 A- 15A)
2. Fusibili (30 A)
2 . Fuses (30 A)
2. Fusibles (30 A)
2 . Sicherungs (30 A)
2. Fusibles (30 A)
