7 Installation
Verkabelung Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
a ▪ Verbindungskabel zwischen Innen- und Außengerät
▪ Wärmepumpen-Konvektor (optional)
▪ Raumthermostat (Option)
▪ 3-Wege-Ventil (Option bei einem Speicher)
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
b ▪ Verbindungskabel zwischen Innengerät und Gasboiler (Anweisungen zum Anschließen finden Sie in der
Boileranleitung)
c ▪ Außentemperaturfühler (Option)
▪ Bedieneinheit
▪ Innentemperaturfühler (Option)
▪ Sicherheitsthermostat (bauseitig)
3 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder
befestigen.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
HINWEIS
Weitere technische Daten der verschiedenen Anschlüsse
befinden sich auf der Innenseite des Innengeräts.

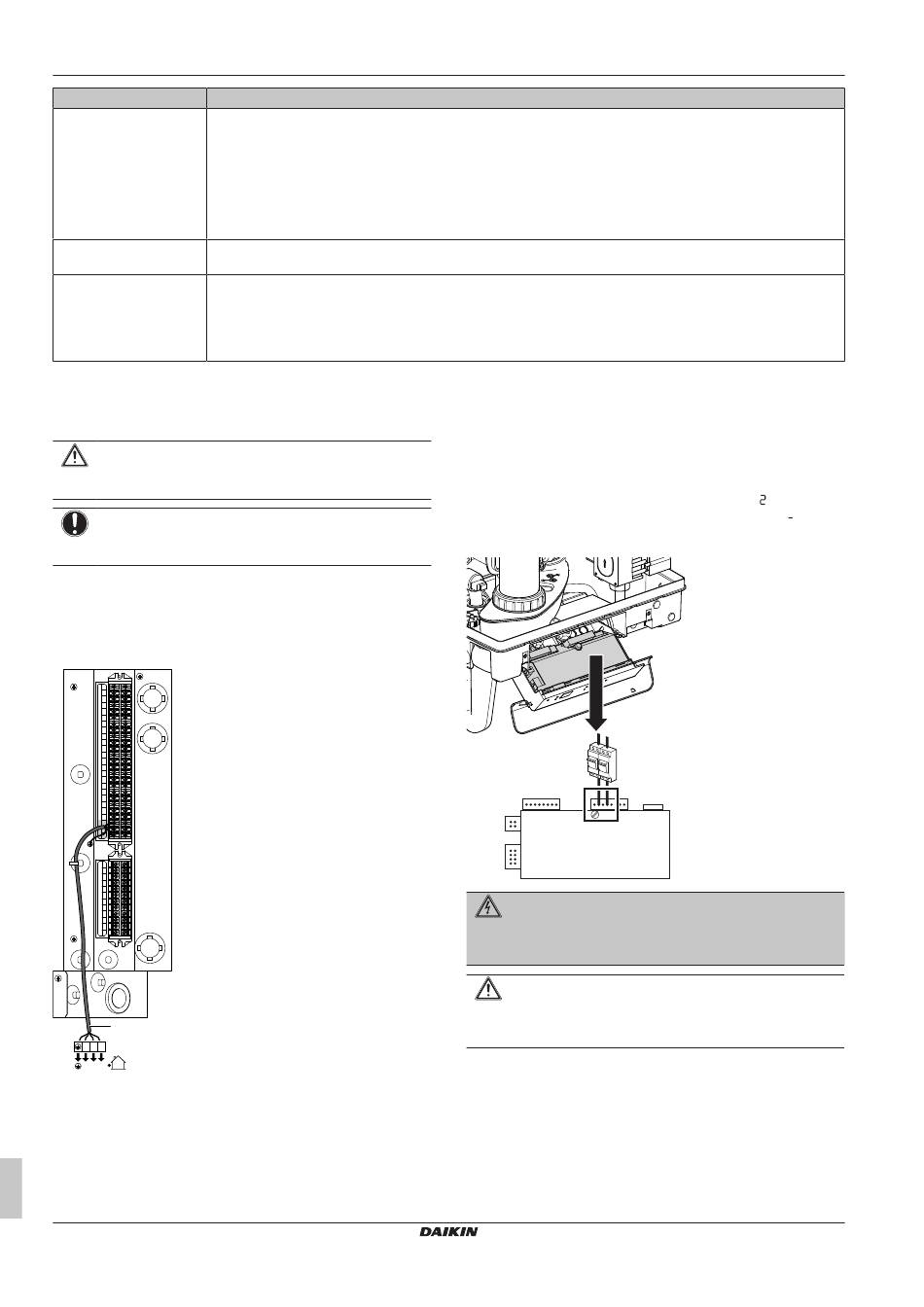

7.10.5 So schließen Sie die
Hauptstromversorgung des Innengeräts
an
1 Schließen Sie die Hauptstromversorgung an.
X2M
3
X1M
2
1
X5M
a
1 2 3
1 2 3
a Verbindungskabel (=Hauptstromversorgung)
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
Referenzhandbuch für den Monteur
38
an den Kabelbinderhalterungen
7.10.6 So schließen Sie die
Hauptstromversorgung des Gasboilers an
1 Schließen Sie das Stromversorgungskabel des Gasboilers an
eine Sicherung an (a) (L: X2-2 (BRN), N: X2-4 (BLU)).
2 Schließen Sie die Erdungsleitung des Gasboilers an eine
Erdungsklemme an.
Ergebnis: Der Gasboiler führt einen Test durch.
Wartungsanzeige eingeblendet. Nach dem Test wird
Wartungsanzeige eingeblendet (Wartemodus). Der Druck in bar wird
auf der Hauptanzeige eingeblendet.
a
X2
GEFAHR: STROMSCHLAGGEFAHR
Eine abgesicherte Stichleitung oder eine ungeschaltete
Steckdose MUSS sich im Abstand von maximal 1 m vom
Gerät befinden.
ACHTUNG
Für die Installation in feuchten Räumen ist ein fester
Anschluss obligatorisch. Beim Arbeiten am Stromkreis
MÜSSEN Sie die Stromversorgung IMMER abtrennen.
7.10.7 So schließen Sie das
Kommunikationskabel zwischen
Gasboiler und Innengerät an
1 Öffnen Sie den Gaskessel.
2 Öffnen Sie die Schaltkastenabdeckung des Gaskessels.
3 Entfernen Sie eine der größeren Durchbruch-Öffnungen an der
rechten Seite des Schaltkastens des Gaskessels.
wird auf der
auf der
